工业产线焊接工位整体布局方案

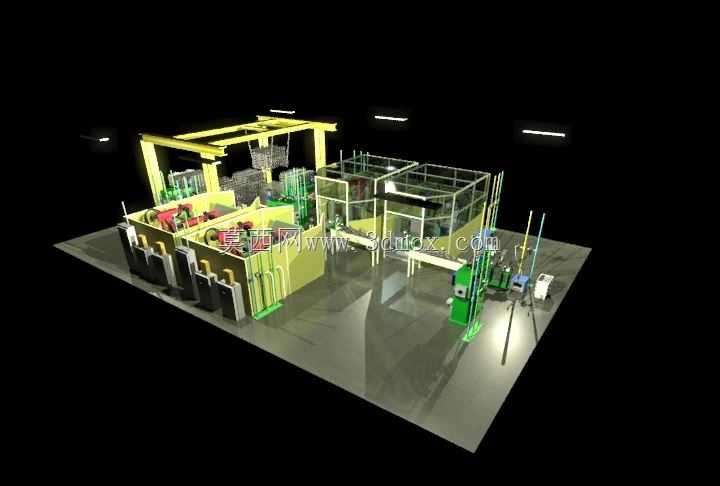

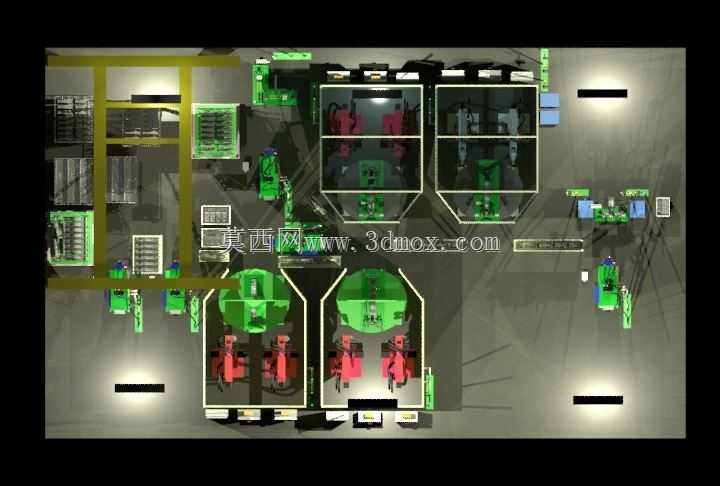

　　这套三维布局方案针对离散制造车间的焊接作业单元做全流程空间规划，核心覆盖工件上料、定位装夹、自动化焊接、焊后清渣、待转区存放的全工序物理空间排布，适配多品种小批量的结构件焊接生产场景。从实际落地的安装边界来看，整体工位组的占地轮廓控制在长12米、宽8米的矩形区域内，主操作面预留1.8米宽的人员巡检通道，物料转运侧预留2.2米宽的叉车通行空间，完全满足车间主通道3米净空、次通道1.5米净空的消防与物流规范要求。

　　布局设计阶段优先考虑焊接作业的弧光防护逻辑，在双焊接工位外侧设置高度2.2米的铝型材框架安全围栏，围栏内嵌防弧光亚克力挡板，挡板底部预留150mm的通风间隙，配合工位顶部的集气罩接口，可直接对接车间集中焊烟除尘系统，避免焊烟在作业区域内淤积。围栏的安全门设置电磁联锁装置，门体开启时对应工位的焊接电源自动切断触发回路，从硬件层面杜绝人员误入引发的灼烫、触电风险。

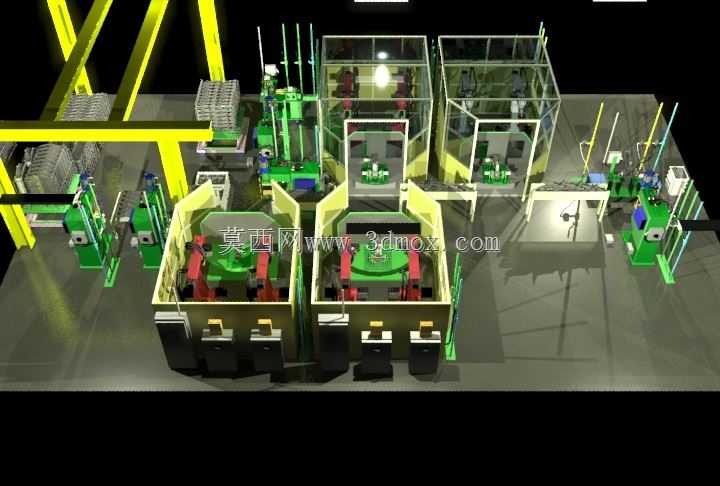

　　核心焊接工位的工装夹具排布采用并行作业逻辑，两个独立焊接工位共享一套上下料辅助龙门架，龙门架的跨度覆盖两个工位的装夹区域，额定起重量适配500kg以内的结构件吊装，工人可通过手动葫芦完成工件在工装位的精准定位，无需额外配置起重设备，降低单工位的设备投入成本。每个工位的工作台面高度设置为850mm，匹配成年操作人员站立作业的舒适高度，台面预留T型槽用于快速更换不同产品的焊接夹具，换型时间可控制在15分钟以内，适配多品类工件的柔性生产需求。

　　工位之间的物料缓存区设置在布局的中部区域，采用三层流利条货架存放待焊工件与焊后成品，货架每层承重200kg，流利条的倾斜角度设置为3度，工件可依靠自重滑向取料端，减少人员搬运动作的幅度。缓存区与焊接工位之间预留0.8米的操作间隙，方便操作人员取放工件时无需侧身避让，降低作业过程中的磕碰风险。

　　布局中还整合了焊后处理的配套工位，在焊接单元的末端设置清渣与检验台，台面铺设耐高温石棉垫，旁边放置焊渣收集桶与检验工具挂板，操作人员完成焊接后可直接在该区域完成焊渣清理、外观初检工序，无需长距离转运工件，减少工序间的无效搬运距离。气路与电路的走线采用地面预埋线槽与顶部桥架结合的方式，焊接电源、保护气瓶统一放置在工位后侧的设备区，设备区设置防护挡板避免焊接飞溅损伤线缆与瓶体，气瓶采用防倾倒链固定，符合特种设备存放的安全规范。

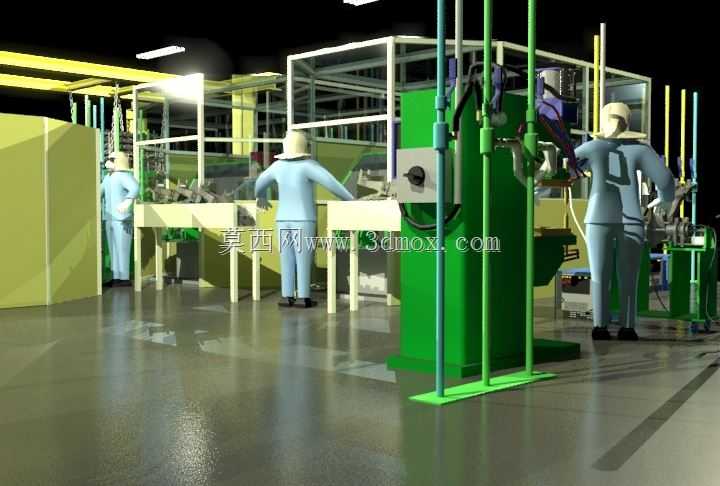

　　从作业流程的动线设计来看，人员操作动线、物料转运动线、设备维护动线完全分离，人员巡检沿围栏外侧通道即可完成所有工位的状态查看，物料从布局一侧的上料口进入，完成全部工序后从另一侧的下料口转出，不存在动线交叉，可有效避免作业过程中的碰撞事故。设备维护区域设置在每个工位的后侧，预留1.2米的维护空间，方便维修人员更换焊枪、清理设备内部飞溅、检修电气回路时无需拆解主体围栏结构，降低日常维护的工作量。

　　针对焊接作业的照明需求，每个工位顶部设置两盏防爆LED工作灯，照度不低于300lux，避免焊接弧光熄灭后作业区域光线骤变引发的操作失误。工位旁设置紧急停止按钮的安装位，按钮高度距地面1.2米，发生异常时操作人员可在1秒内触及，触发整线的紧急停机逻辑。整体布局的所有设备安装点位均预留水平调节脚座的安装空间，可适应车间地面±20mm的平整度误差，安装时无需额外做大面积地面找平，缩短产线的落地调试周期。
