矿用四槽浮选单元槽体结构设计

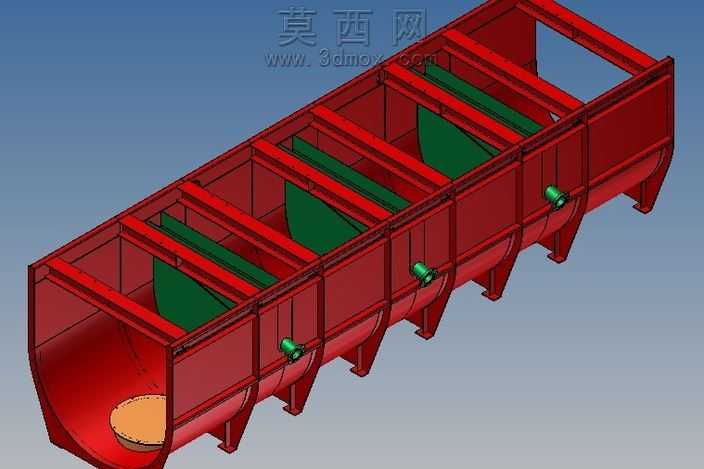

该作品为矿用浮选作业所用的四单元浮选槽三维建模成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先搭建整体长槽体的框架基准，再逐步拆分细化各功能部件，确保各单元槽的衔接精度与整体结构的合理性。模型外观采用醒目的红色金属漆面材质渲染，槽内分隔挡板、导流结构采用深绿色耐磨衬板材质表现，端部进料口的密封端盖采用浅橙色耐磨橡胶材质，侧面安装的矿浆调节阀门采用金属绿漆材质，不同材质的区分清晰展现了设备各部件的功能属性与实际用材特征。结构设计上，整体为长条形卧式槽体，内部通过四道竖向分隔结构将槽体划分为四个独立的浮选单元，每个单元对应设置独立的矿浆导流与充气接口，槽体底部采用圆弧过渡的U型截面设计，既能够避免矿浆沉积死角，也能提升槽体整体的结构强度，减少矿浆流动的阻力；槽体顶部设置有安装横梁，用于后续配套浮选搅拌机构、刮泡机构的安装定位，槽体侧面均匀布置的侧装接口用于接入充气调节装置，可根据不同矿浆的分选需求调整各单元的充气量，槽体底部设置有多个带支撑脚的支座，可将设备稳定固定在选矿车间的设备基础上，每个单元底部对应设置排料口结构，方便分选后的尾矿与精矿的排出作业。建模过程中对各钣金件的折弯、焊接衔接位置做了精细化处理，还原了实际设备加工的工艺特征，所有装配部件的配合间隙均参照实际选矿设备的设计规范设置，既保证了模型的可视化展示效果，也能够为后续的工程出图、生产制造提供准确的三维参考，整体结构完全适配有色金属、黑色金属矿物的浮选分选作业需求，可直接用于选矿生产线的方案布局展示、设备结构教学以及后续的优化改型设计。
