长椅配套万向滚轮组件三维结构设计

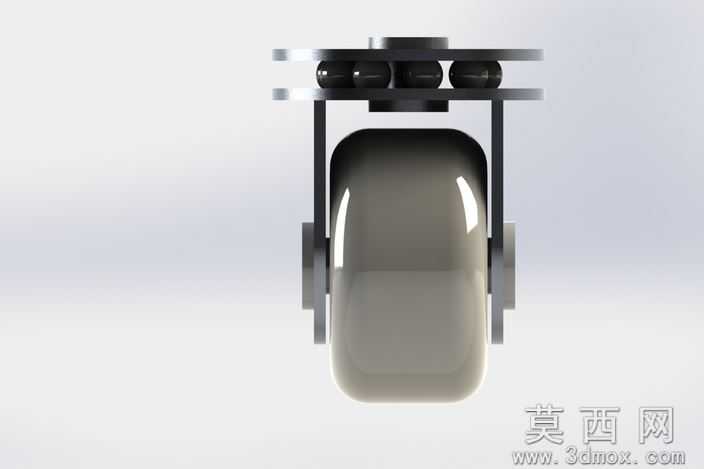

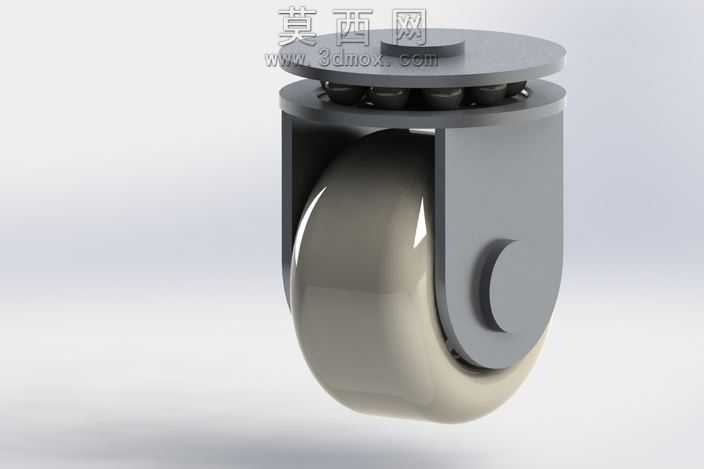

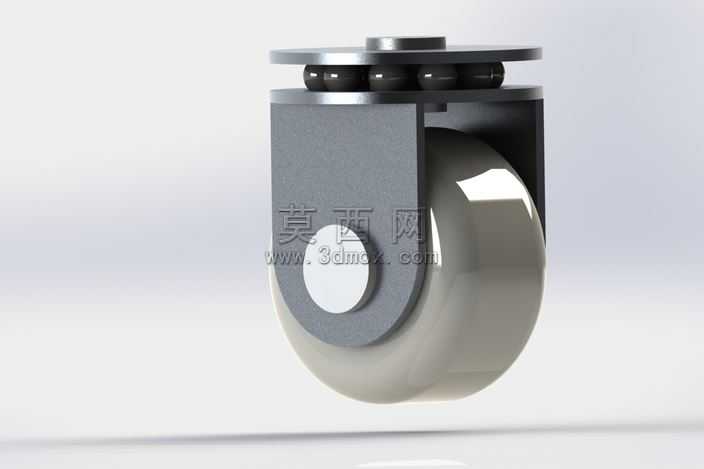

本作品为适配长椅使用的行走滚轮组件三维建模成果，建模过程严格遵循机械装配设计逻辑，以SolidWorks为核心建模工具完成全参数化零件搭建与装配约束设置。建模阶段首先对滚轮组件的功能需求进行拆解，明确该部件需承载长椅整体重量、实现顺畅转向与移动、兼顾安装便捷性与结构耐用性的核心设计目标，依次完成滚轮本体、轮架夹板、中心销轴、顶部连接柱、内置缓冲滚珠组等独立零件的建模工作。每个零件的建模均从草图绘制阶段就严格把控尺寸精度，滚轮本体采用回转体建模逻辑，通过轮廓旋转生成基础外形后，对轮面接触区域做圆弧过渡处理，模拟软质包胶轮的接触形态，减少移动过程中的颠簸与噪音；两侧轮架夹板采用对称式钣金类建模思路，通过拉伸、切除、孔位特征生成安装孔与销轴过孔，孔位同轴度公差严格控制在装配允许范围内，保证销轴穿装后无卡滞；中心销轴采用台阶轴结构设计，两端做限位凸台处理，避免装配后出现轴向窜动；顶部连接柱设置适配长椅底部安装位的连接结构，内置的滚珠组采用圆周阵列方式完成建模，模拟转向结构的滚动摩擦接触面，降低转向阻力。材质与渲染阶段针对不同零件的功能属性匹配对应材质效果，滚轮本体赋予哑光浅灰色软质塑胶材质，模拟聚氨酯包胶轮的质感，调整材质粗糙度参数还原软质材料的漫反射特性；轮架夹板、销轴、顶部连接柱赋予金属材质，其中轮架做哑光发黑金属质感处理，销轴与连接柱做亮面镀锌金属质感，区分不同金属部件的表面处理工艺；内置滚珠组赋予高反光镀铬材质，突出精密滚动部件的质感。渲染阶段采用影棚级布光方案，主光源从侧上方打亮组件整体结构，辅助光源补全暗部细节，添加柔和的环境反射效果，让不同材质的质感表现更真实，同时采用爆炸视图的渲染呈现方式，将所有装配零件沿装配轴线方向依次分离排布，清晰展示每个零件的外形特征、装配顺序与配合关系，让观看者可以直观理解整套滚轮的装配逻辑。整套模型的装配约束完全还原实际装配关系，滚轮与轮架之间通过销轴实现转动副约束，顶部连接柱与轮架之间通过滚珠组实现转动副约束，可同时满足轮体滚动与整体转向的运动需求，所有配合间隙均参考实际五金配件的行业标准设置，既保证运动仿真时无干涉，也符合实际生产的加工装配公差要求，可直接用于长椅产品的配件选型参考、结构验证以及后续的工程图导出工作。
