带缓冲导杆的30mm真空吸盘执行机构

　　这套带缓冲导杆结构的30mm真空吸盘执行组件，是自动化物料搬运场景里极为常用的末端执行单元，在3C电子小件分拣、包装线纸盒取放、钣金薄料上下料、注塑件出料移载等工位都有极高的适配性。不同于直接将吸盘硬接在气管末端的简易安装方式，这套结构通过双导杆搭配缓冲弹簧的设计，解决了硬接触场景下的两大核心痛点：一是吸盘接触工件瞬间的刚性冲击问题，二是工件表面存在小幅高度差时的贴合补偿问题。

　　从结构设计逻辑来看，整套组件采用平行双光轴作为导向载体，两根导杆穿过上部安装板的直线轴承位，可沿轴向做顺滑的直线往复运动，导杆下端与吸盘安装座刚性连接，保证吸盘下压和回升过程中不会出现径向偏摆，避免吸盘因歪斜导致的漏气、吸持失效问题。上部安装板预留了标准的沉头安装孔，可直接固定在机械手法兰、直线滑台滑块或者移栽机的升降板上，安装孔位间距适配主流的工业铝型材安装槽宽，不需要额外做转接板就能完成装配，能大幅缩短现场调试的装配周期。

　　缓冲部分采用两根等刚度的圆柱螺旋压缩弹簧，分别套在两根导杆外侧，弹簧上下端分别抵靠上部安装板下表面和下部吸盘安装座上表面，初始状态下弹簧将吸盘安装座顶至导杆的下限位，当执行机构下行接触工件时，吸盘先接触工件表面，随着机构继续下行，弹簧被压缩，提供稳定的下压力度，保证吸盘唇边能完全贴合在工件表面，不会因为压力过大压损薄壁工件，也不会因为压力不足导致唇边密封不全。弹簧的压缩行程预留了15mm的补偿量，哪怕工件摆放存在±5mm的高度误差，或者移栽机构的下行定位存在小幅偏差，都能通过弹簧的伸缩完成补偿，保证吸持的稳定性。

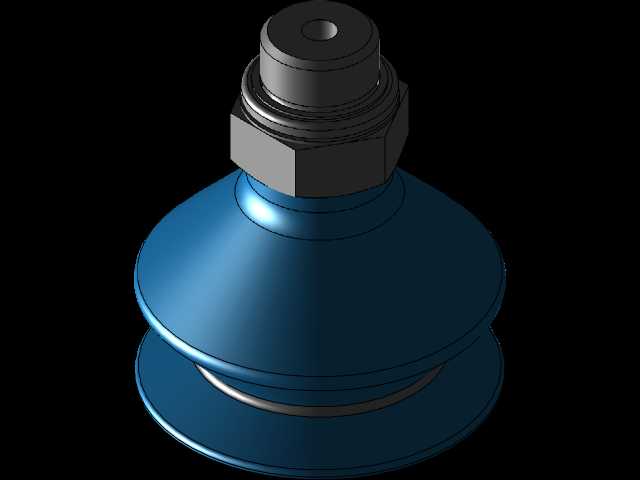

　　末端的真空吸盘直径为30mm，采用丁腈橡胶材质的标准波纹吸盘，唇边做了薄化处理，对平面、轻微弧面的工件都有不错的适配性，吸盘尾部采用标准的快插气嘴接口，可直接连接6mm外径的气动气管，和真空发生器、真空电磁阀组成完整的吸持回路。导杆的总伸出长度在初始状态下为60mm，上部安装板的整体外形尺寸为长80mm、宽30mm、厚10mm，下部吸盘安装座尺寸为长40mm、宽20mm、厚8mm，整套组件在完全压缩状态下的总高度为95mm，完全伸出状态下总高度为110mm，安装时需要预留至少120mm的垂直安装空间，径向方向不需要额外预留避让空间，双导杆的外侧间距仅为25mm，可在密集排布的多吸头治具上并排安装，最小中心距可做到35mm，适配多吸头同时取放多件小工件的工位需求。

　　在实际选型应用中，这套结构的负载能力需要结合真空度来核算，在-80kPa的标准工作真空度下，单组30mm吸盘的理论吸持力可达到25N左右，考虑安全系数后，单组组件适合搬运重量在1kg以内的工件，如果搬运表面粗糙的工件，还可以根据实际工况更换对应材质的吸盘，不需要改动上部的导杆缓冲结构，互换性较强。日常维护中，只需要定期检查导杆表面是否有积尘、弹簧是否出现疲劳变形、吸盘唇边是否有磨损开裂即可，导杆和安装板的配合位不需要额外加注润滑脂，依靠自带的无油衬套就能保证长期顺滑运行，适合在无尘车间、普通加工车间等多种环境下使用。
