长条形蒸汽加热腔体框架结构设计

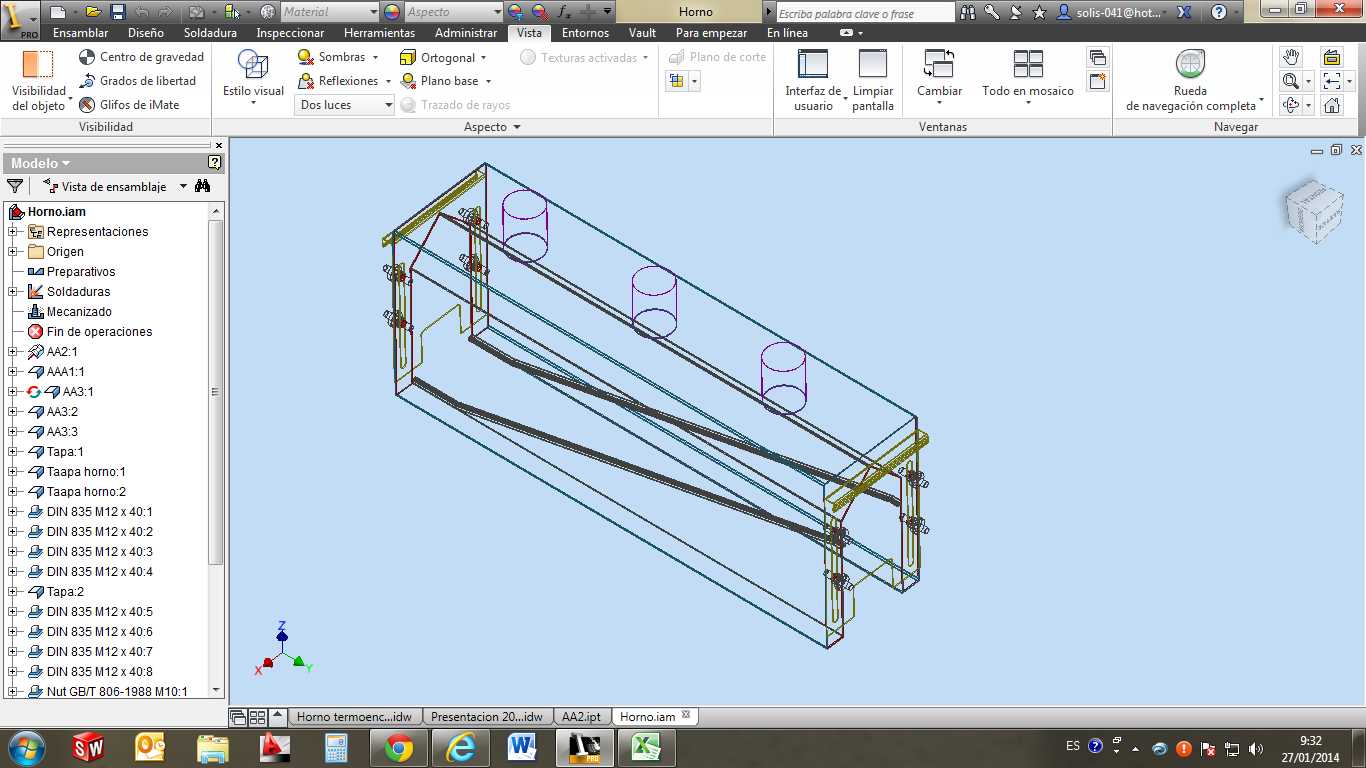

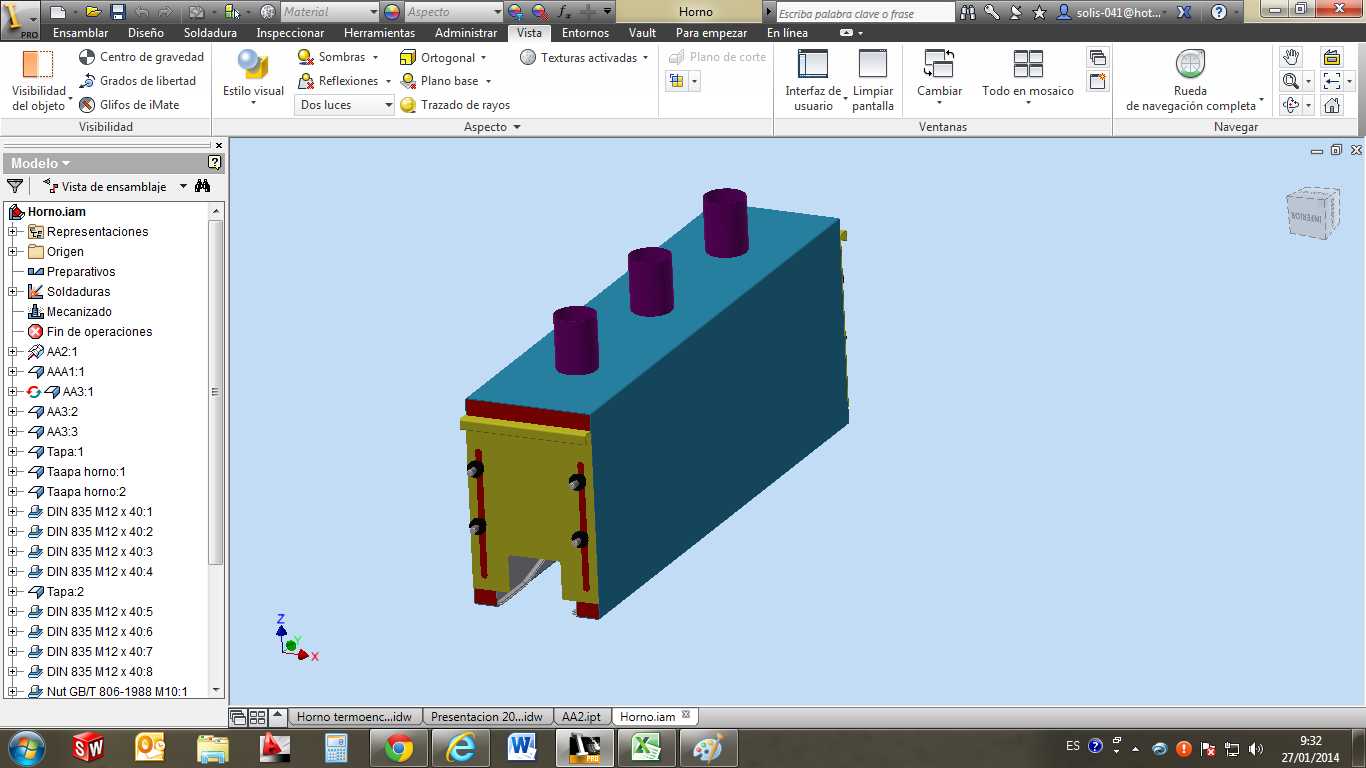

　　该结构为蒸汽加热类设备的主体承载框架，主要应用于小型工业工件的蒸汽加热、恒温熟化、表面蒸汽处理等生产场景，常见于食品加工、橡塑制品后处理、小型零部件表面预处理等工位，适配小批量连续或间歇式生产的作业需求。整体采用长条形卧式布局，框架主体以标准型材拼接成型，沿长度方向设置多组等距分布的竖向支撑立柱，立柱与上下横向承载梁采用角件配合紧固件连接，无需复杂焊接工序，便于现场组装与后期维护调整。框架内部预留的通长腔体为蒸汽作业空间，沿腔体长度方向均匀布置三组圆柱状蒸汽导流筒，导流筒通过侧边支架固定在横向梁上，可将接入的蒸汽均匀扩散至整个腔体内部，避免局部蒸汽压力过高或温度不均的问题，保障腔体内各区域的蒸汽介质分布一致性。

　　框架两端设置有端部封板安装位，可根据实际生产需求加装密封门或保温封板，减少作业过程中的蒸汽外泄与热量损耗，端部同时预留了蒸汽管路接入接口、冷凝水排放接口的安装位置，管路走线沿框架侧边的型材槽道布置，避免管路外露影响作业操作，也能减少外部磕碰对管路造成的损伤。从安装边界来看，整体框架的长宽高比例适配常规车间的工位摆放需求，底部支撑脚预留了膨胀螺栓固定孔位，可直接固定在混凝土地面或配套的设备机台上，底部支撑脚的高度可通过调节螺栓进行微调，抵消地面不平整带来的框架倾斜问题，保障腔体整体的水平度，避免内部冷凝水积存无法顺利排出。设计过程中充分考虑了蒸汽工况下的结构受力，竖向立柱的选型匹配腔体满载时的竖向载荷，横向梁的截面参数经过挠度校核，

　　在长期承受蒸汽温度带来的热胀冷缩影响下，不会出现明显的结构变形，各连接节点的紧固件均做了防松处理，适配设备运行过程中可能产生的轻微振动。框架侧边预留了传感器、温控组件的安装点位，可直接加装温度探头、压力检测元件，实现对腔体内蒸汽参数的实时监测，无需额外在结构上进行打孔改装。整个结构的模块化程度较高，各段型材、支撑部件均可单独拆卸更换，当局部出现腐蚀或损伤时，无需整体更换框架，仅需替换对应损坏部件即可，大幅降低后期的维护成本。在实际应用中，该框架可根据处理工件的尺寸需求，沿长度方向增减支撑立柱与导流筒的数量，灵活调整腔体的有效作业长度，适配不同规格产品的蒸汽处理需求，框架外层可直接加装保温层包覆，进一步降低热量损耗，提升蒸汽能源的利用效率。
