可调尺寸气动活塞杆组件三维设计

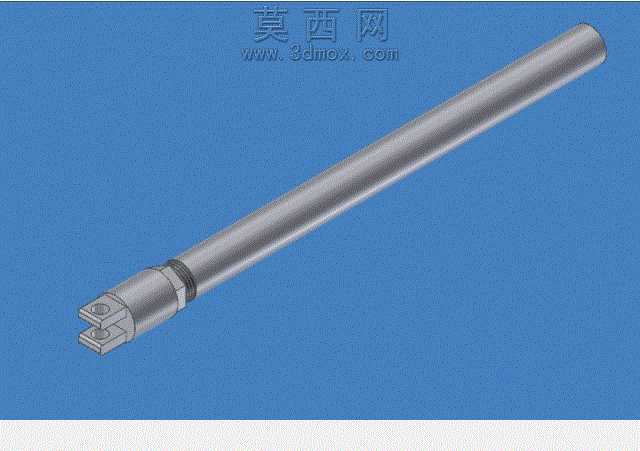

本作品为气动活塞杆组件的三维参数化设计模型，建模阶段采用Autodesk Inventor完成全参数化草图绘制与特征构建，首先以杆体的中心轴线为全局设计基准，绘制杆身的圆形截面轮廓，通过拉伸特征生成等直径的长杆主体，针对杆端的连接结构，采用凸台拉伸、切除拉伸、孔特征阵列的组合方式构建叉形连接耳，精准还原连接耳上的同轴销孔结构，保证装配时的同轴度公差要求。杆身与连接头的衔接位置，通过旋转切除特征构建密封槽结构，预留密封件的安装空间，符合气动元件的密封装配规范。材质设置阶段，为杆身主体赋予镀铬金属材质，调整材质的反射粗糙度参数模拟活塞杆表面的高光金属质感，连接头部位采用调质钢材质参数，密封槽位置预留橡胶密封件的材质挂载接口，渲染阶段采用蓝色纯色背景突出金属零件的轮廓细节，通过环境光遮蔽效果强化杆身圆柱面的光影过渡，清晰展现零件的轴向尺寸比例与各段结构的衔接关系。设计思路上采用全尺寸可调的参数化逻辑，将杆身总长度、杆体外径、连接耳的孔间距、密封槽的深度与宽度均设置为可驱动参数，使用者可根据不同规格气缸的行程需求、安装尺寸要求快速调整模型参数，无需重新绘制特征即可生成适配不同工况的活塞杆模型。结构设计上充分考虑气动元件的实际使用需求，长杆部分保证足够的直线度公差预留，连接耳的叉形结构可适配多种铰接式负载连接，密封槽的尺寸符合气动密封件的通用标准，避免出现装配干涉问题，整体模型的特征树逻辑清晰，各特征之间的父子关系合理，无冗余特征与外部参考，可直接导入装配环境完成气缸整体的虚拟装配，也可导出为通用格式用于工程图生成、运动仿真分析等后续设计环节，能够为气动执行元件的设计选型、改装优化提供可靠的三维模型参考。
