双层框架式金属置物工作台设计

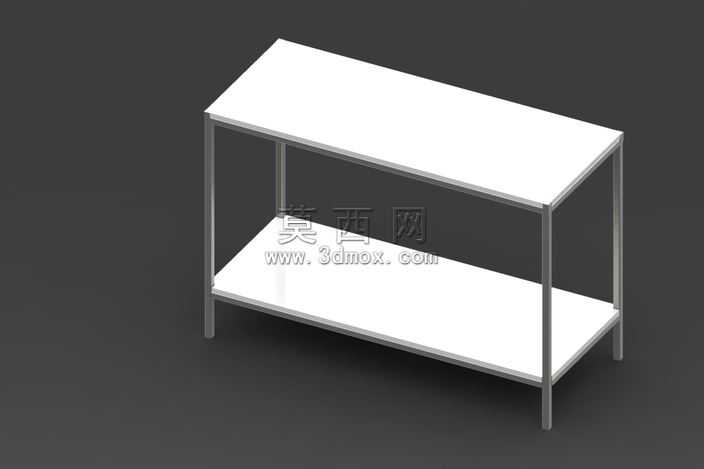

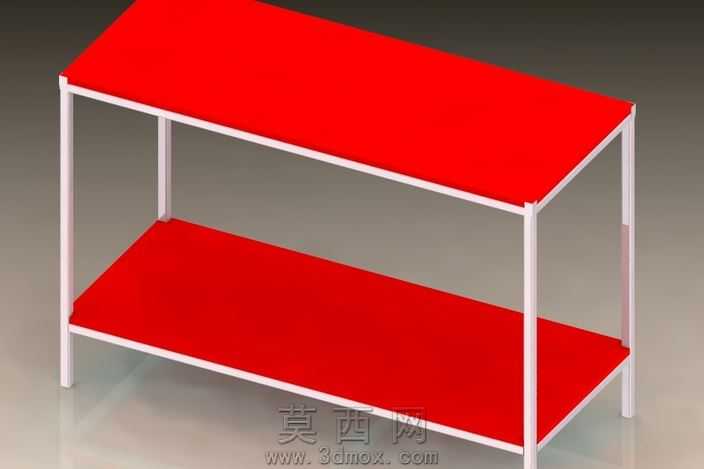

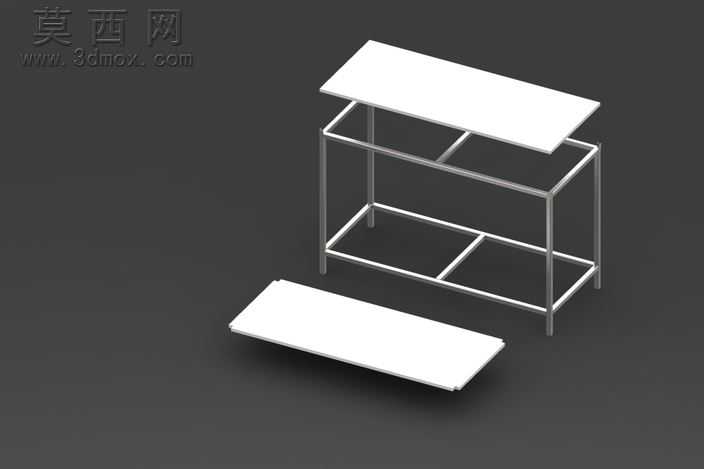

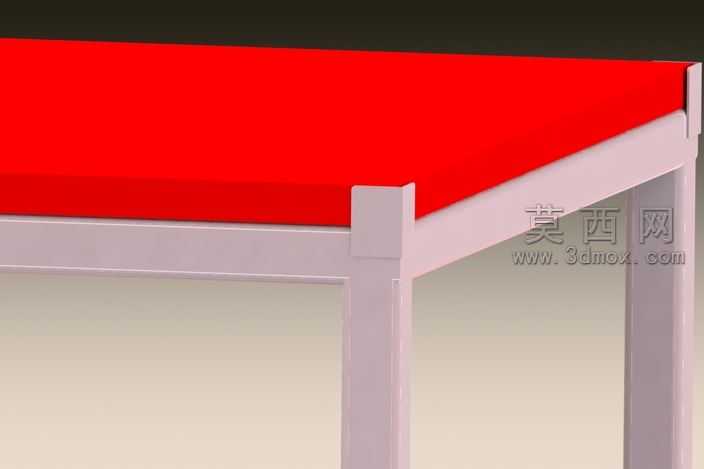

本作品为双层框架式置物工作台三维模型，建模过程严格遵循工业工装的实际生产尺寸逻辑，采用自下而上的建模思路完成整体搭建。首先构建主体支撑框架部分，选用标准方形金属管材作为支撑构件，通过精准的草图绘制确定管材的排布路径，利用拉伸、焊接特征模拟实际金属管材的裁切与拼接工艺，框架整体分为上下两层矩形支撑结构，四根垂直立柱作为主要承重构件，上下两层分别设置横向与纵向的连接杆件，在层架中部增设横向分隔杆提升框架整体抗扭、抗形变能力，所有杆件的交接处均做贴合处理，还原实际焊接工位的拼接效果，避免出现建模穿模、缝隙错位等问题。在台面板材的建模环节，分别设计上层固定台面与下层可抽拉拓展台面，两块台面板材均采用平整的板式结构，边缘做轻微的倒角处理模拟实际板材的封边工艺，上层台面固定安装于顶部框架之上，尺寸与顶部框架外沿匹配，保证放置物品时的稳定性；下层拓展台面采用抽拉式结构设计，可从框架中层的支撑位抽出拓展操作面积，闲置时可推入框架下方收纳，充分利用垂直空间提升工作台的使用灵活性。材质渲染阶段，金属框架部分赋予哑光银灰色金属材质，调整材质的粗糙度参数还原工业金属管材的磨砂质感，避免过度反光造成的视觉失真；台面板材部分赋予浅白色哑光硬质板材材质，模拟常用的防静电工作台面板或者密度板贴面板的视觉效果，渲染时采用柔和的均匀布光，清晰展现框架的镂空结构与板材的平整质感，同时通过阴影效果突出整体结构的层次关系，将下层抽拉台面单独拉出展示，直观呈现该工作台的拓展功能与结构组成。整体设计兼顾承重稳定性与空间实用性，框架结构简洁牢固，无多余冗余构件，既可以作为车间生产工位的操作工作台，也可作为仓储、检修场景的置物工作台使用，模型结构完整，各部件的连接逻辑清晰，可直接用于工装方案展示、生产参考等场景。
