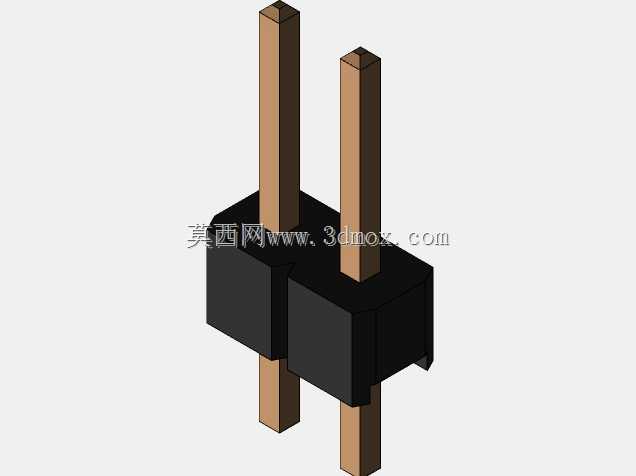

紧凑型GEMATE GP36可编程逻辑控制器结构

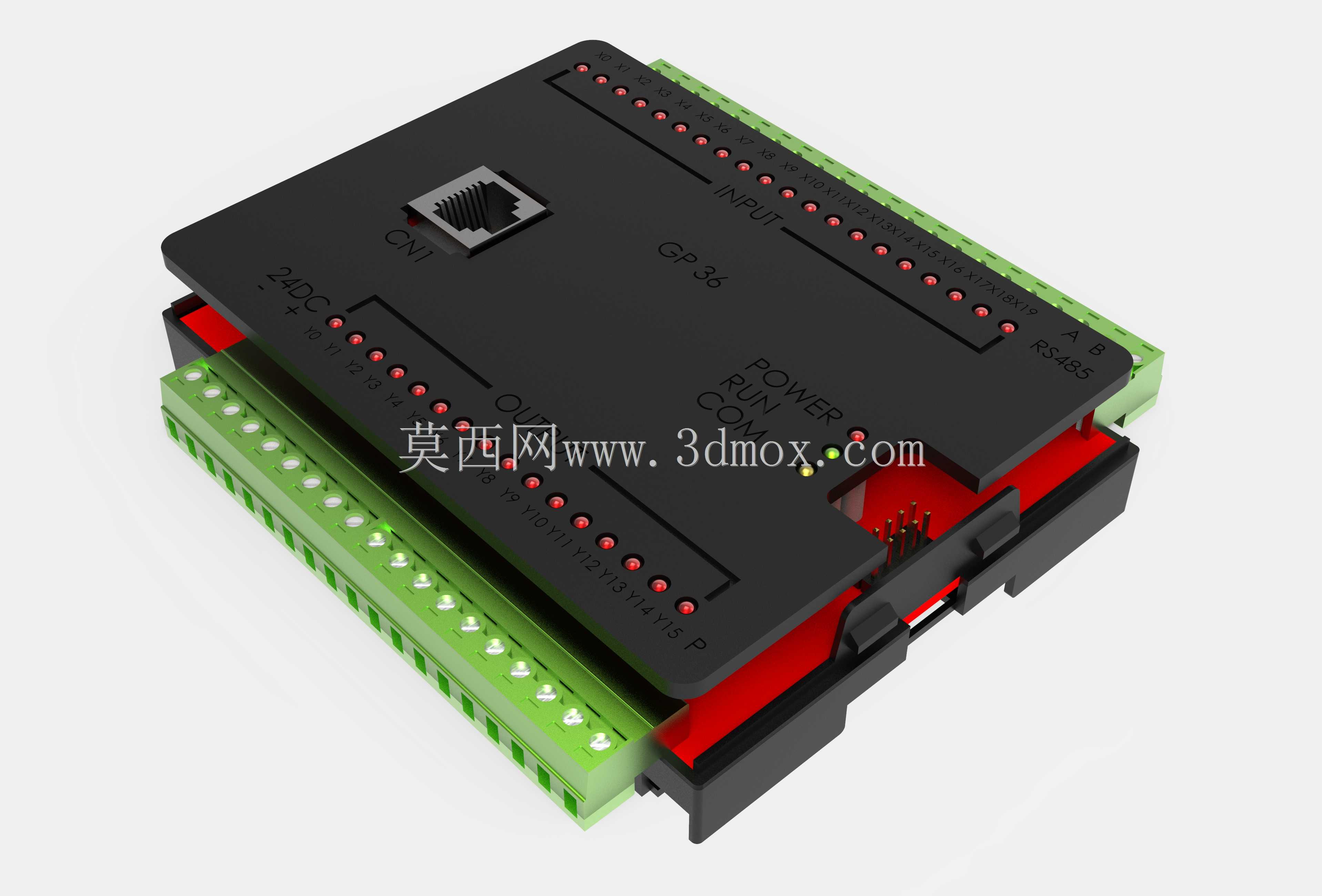

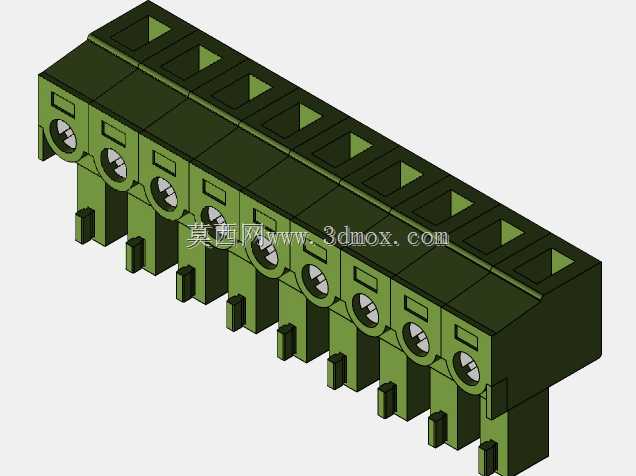

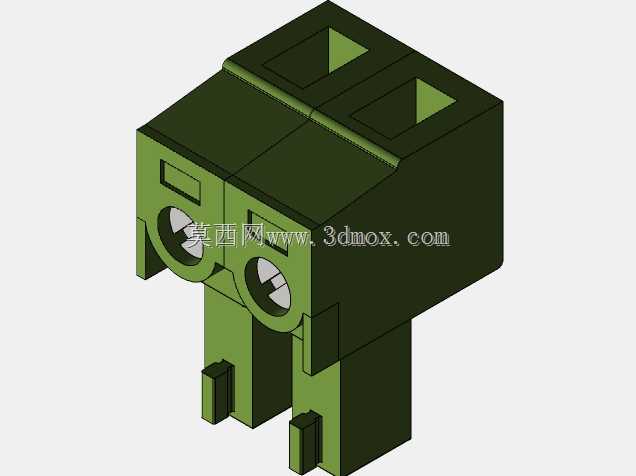

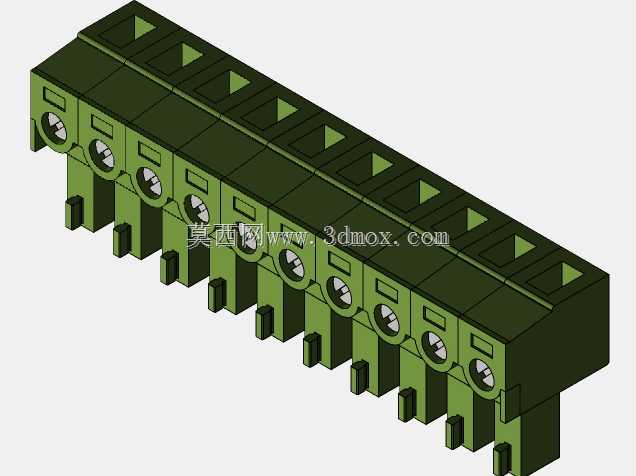

　　在离散制造业的产线改造、小型专机配套场景里，这类紧凑型PLC的选型往往卡在安装空间与IO点数的平衡上，不少设备的电控箱预留位置局促，既不能用大尺寸的机架式PLC挤占走线空间，又要满足单机设备的开关量采集、执行机构驱动需求，这款GP36的结构设计刚好贴合这类场景的实际使用需求。从实际功能落地来看，它的上下两侧排布的绿色端子排分别对应输入与输出通道，输入侧可直接接入按钮、接近开关、光电传感器的干接点或NPN/PNP型信号，输出侧可直接驱动中间继电器、小型电磁阀、指示灯等低压执行元件，板载的状态指示灯对应电源、运行、故障以及每一路IO的通断状态，现场调试时不用连接编程软件就能直观判断信号通断情况，省去了大量用万用表逐点测通断的时间。

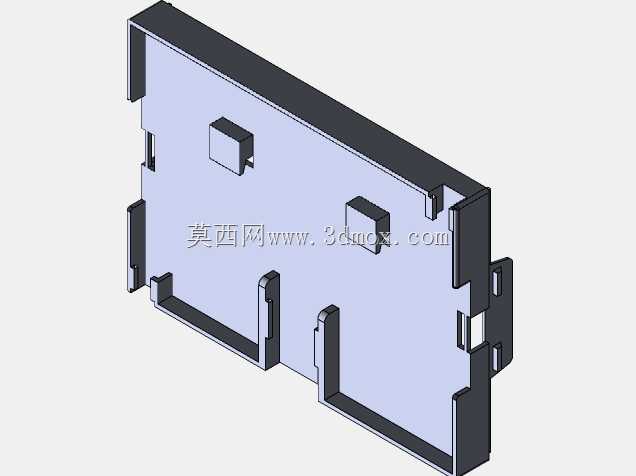

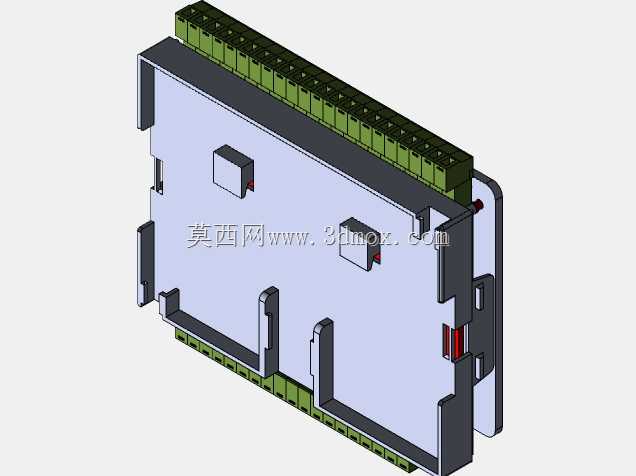

　　做结构设计的时候，这类PLC的安装边界是选型阶段必须核对的核心参数，它采用层叠式卡扣结构，主体控制板与端子基座采用可分离设计，后期维护更换控制器时不用逐根拆除外部接线，只需要松开卡扣就能把核心控制部分取下，基座上的接线保持不动，能大幅缩短设备停机维护的时间。整体外形采用窄长式布局，宽度方向尺寸控制得比较紧凑，可直接卡在标准DIN导轨上，也能通过侧面的安装孔用螺丝固定在电控箱安装板上，安装时上下端子排需要预留至少30mm的走线空间，方便线缆弯折与端子压接操作，避免线缆过度弯折导致的线芯断裂、接触不良问题。从设计思路上看，它把网口通讯接口布置在板卡上端的居中位置，既不会和两侧的IO端子产生走线干涉，也方便插拔编程网线，

　　网口旁边的状态指示灯能直观显示通讯链路的连接状态，排查通讯故障时能快速定位是硬件连接问题还是参数配置问题。板卡上的红色指示灯对应每一路IO通道，灯珠的排布和端子排的通道顺序一一对应，现场接线时可以顺着端子顺序核对点位，不用反复对照图纸数通道号，降低接线出错的概率。层叠结构中间的红色隔离层是输入输出回路的电气隔离结构，能把外部现场侧的高压干扰和内部控制回路隔离开，避免现场电磁阀、接触器动作时的浪涌信号串入控制核心导致程序跑飞或者硬件损坏，这也是工业级控制器和民用控制板最核心的结构差异点。在小型自动化专机比如小型分拣机、单机冲孔设备、小型输送线的电控设计里，这类紧凑型PLC不需要额外扩展模块，

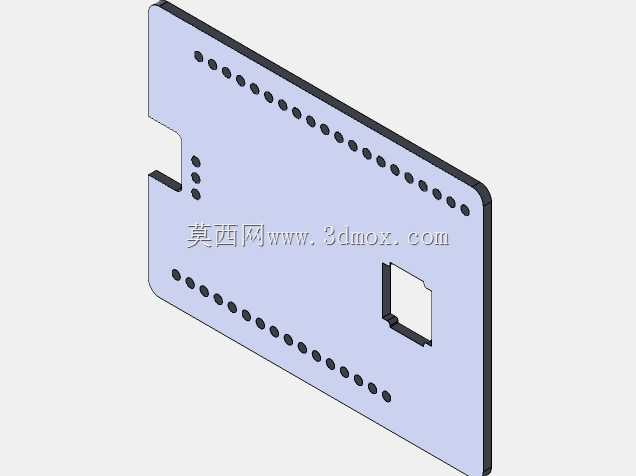

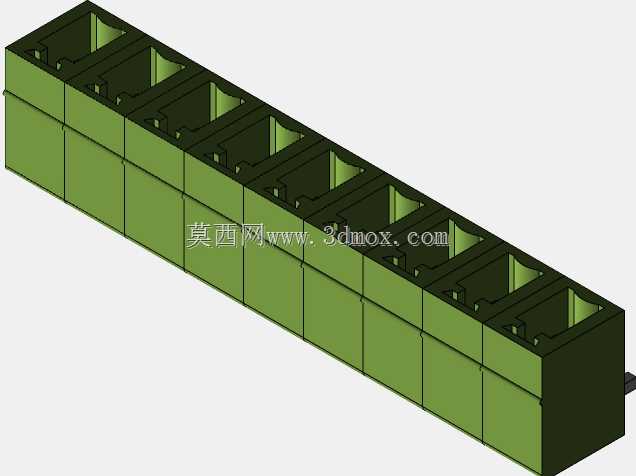

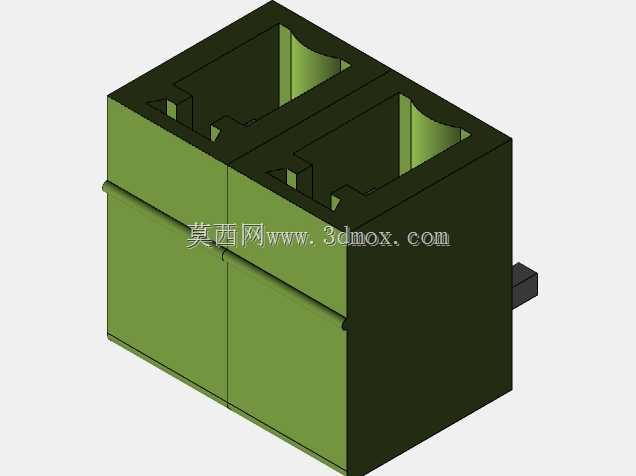

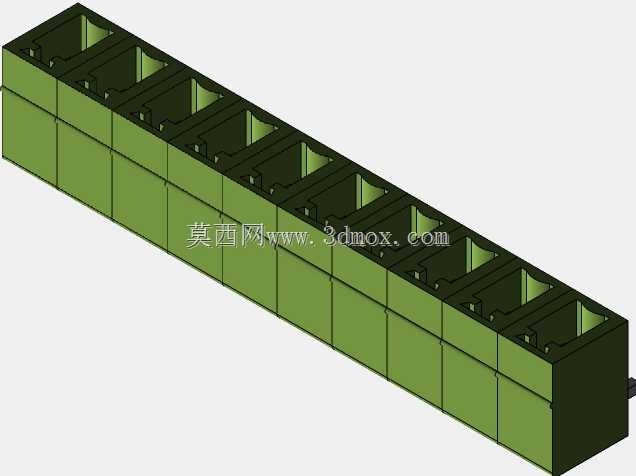

　　自带的IO点数刚好覆盖单机设备的所有信号点位，不用额外预留扩展槽位，能把电控箱的整体尺寸做小，降低设备整体的制造成本。建模的时候要注意端子排的插拔行程、卡扣的配合间隙，DIN导轨卡槽的尺寸要符合标准导轨的安装公差，避免实际装配时出现卡滞或者装不上的问题，端子的螺丝孔位要和实际压线的螺丝尺寸匹配，预留足够的螺丝刀操作空间，不然现场接线时螺丝刀没法垂直对准螺丝，很容易滑牙或者压不紧线芯。另外板卡四角的固定柱高度要控制好，既要保证上下两层板之间的绝缘间隙满足电气安全要求，又不能让整体厚度过大，挤占电控箱内的纵深空间，毕竟很多小型设备的电控箱深度只有100mm左右，里面还要布置断路器、开关电源、接线端子等其他元件，每一寸空间都要精打细算。
