植入物拔出测试专用夹持工装结构

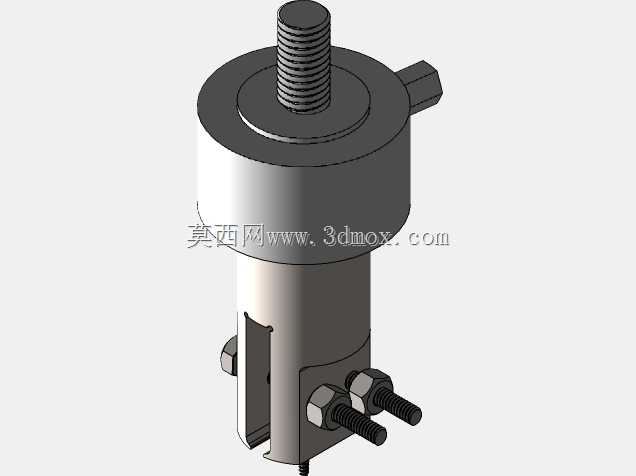

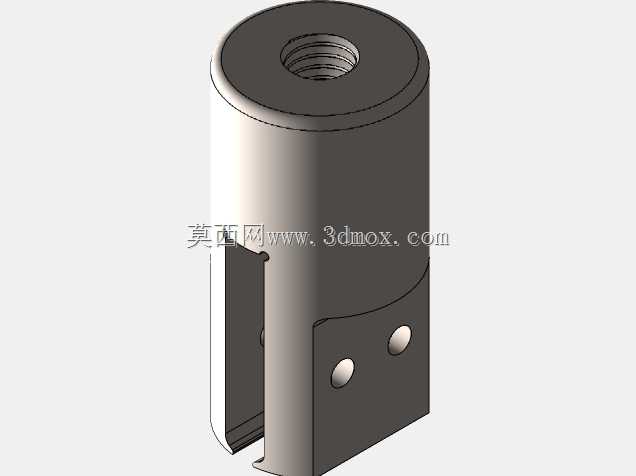

　　在医用植入物力学性能检测领域，这类夹持工装是开展拔出力测试的核心配套部件，主要适配骨科植入物、牙科种植体等需要验证界面结合强度的测试场景，直接对接万能材料试验机的加载端，为试样提供稳定的夹持约束，避免测试过程中试样打滑、偏载导致的测试数据失真。从结构设计来看，该工装采用顶部外螺纹作为设备连接接口，螺纹规格适配常规力学试验机的标准连接端，无需额外转接件即可完成安装，顶部圆柱段做了同轴度公差约束，保证加载力线与工装轴线重合，从根源上降低侧向分力对测试结果的干扰。工装主体采用圆柱式主体结构，上部为实心承压段，承担加载过程中的轴向拉力，下部开设轴向开槽形成弹性夹腔，开槽宽度根据待测试植入物的夹持端尺寸做适配设计，夹腔内壁做了防滑纹理处理，

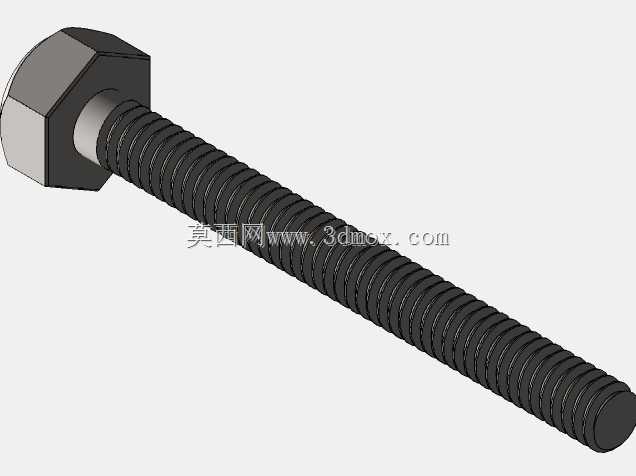

　　既可以保证对植入物非测试段的抱紧力，又不会夹伤植入物的功能表面。下部的锁紧结构采用对称布置的螺栓锁紧副，两颗六角头螺栓沿夹套径向对称分布，拧紧时可以驱动夹套开槽段均匀收缩，对植入物形成周向均匀的夹持力，避免单侧压紧导致的试样倾斜，螺栓的规格选型经过载荷校核，能够覆盖常规植入物拔出测试的最大载荷区间，不会出现锁紧失效的问题。工装侧面设置的小凸台为定位挡边，安装时可以靠在试验机的连接座端面，辅助完成工装的周向定位，保证锁紧螺栓的操作空间朝向操作人员一侧，方便测试过程中的试样装拆。从安装边界来看，工装整体外径控制在常规试验机连接座的适配范围内，总长度满足测试空间的行程要求，下部夹腔的深度可以覆盖多数植入物的非测试段长度，

　　装夹时植入物的测试基准面与夹套端面齐平，保证拔出力的作用点与加载轴线完全重合。设计过程中重点考虑了重复装夹的一致性，夹腔的收缩量通过螺栓的拧紧行程做了限位控制，避免过度夹紧导致植入物变形，同时夹套开槽的端部做了圆角过渡，降低应力集中，保证工装在反复加载工况下的疲劳寿命。实际使用时，先将工装顶部螺纹拧入试验机的上夹头，依靠侧面凸台完成定位锁紧，之后将待测试植入物的连接端插入下部夹腔，调整植入物的位置使其轴线与工装轴线重合，再对称拧紧两侧的锁紧螺栓，按照测试标准要求的加载速率施加轴向拉力，即可精准采集植入物的拔出力数据。这类工装的结构没有采用复杂的传动部件，全部采用机械刚性连接，维护成本极低，只需要定期检查锁紧螺纹的磨损情况、

　　夹腔内壁的防滑纹理状态，就可以长期保证测试精度，相比通用三爪卡盘类的夹持工具，该工装的夹持同轴度更高，对小尺寸植入物的适配性更好，不会出现通用夹具夹伤小直径植入物的问题，同时对称锁紧的结构可以保证夹持力均匀分布，避免植入物在夹持段出现断裂，导致测试无效。
