高精度扭力扳手结构设计三维数模

　　在机械装配、设备检修、航空航天零部件紧固、汽车产线总装等对螺纹连接预紧力有严格量化要求的作业场景中，扭矩扳手是不可或缺的手动作业工具，其核心作用是在螺栓、螺母等螺纹紧固件拧紧过程中，精准控制施加的扭矩值，避免预紧力不足导致的连接件松脱、密封失效，或是预紧力过大造成的螺纹滑牙、螺栓断裂、被连接件压溃等工程问题。这款2型扭矩扳手的三维结构设计，完全围绕一线作业的实际操作需求展开，没有冗余的装饰性结构，每一处几何特征都服务于功能实现与操作可靠性。

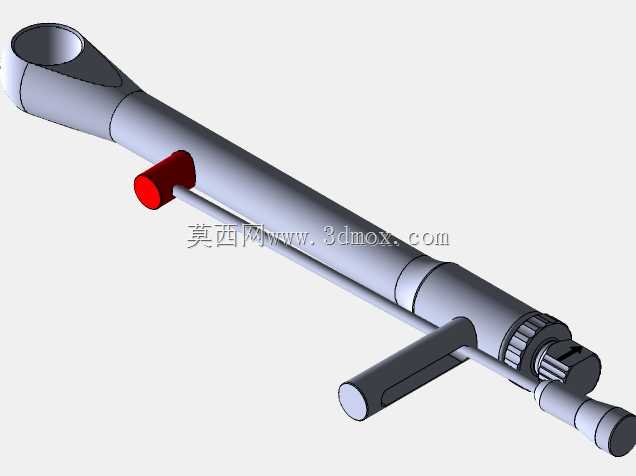

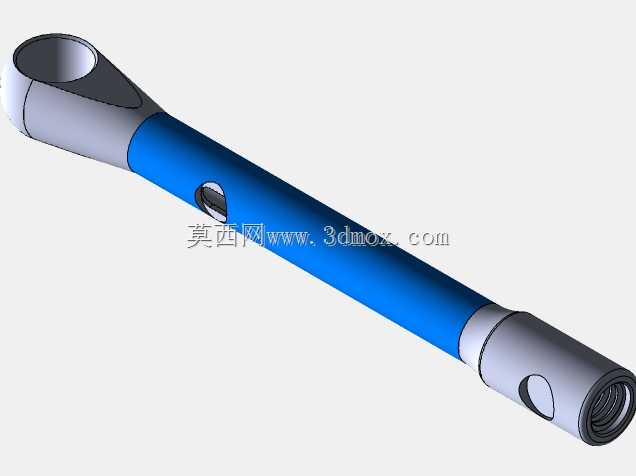

　　从结构布局来看，这款扳手采用长杆式握持主体设计，头部为棘轮式套筒适配结构，可兼容对应规格的标准六角套筒，满足不同规格紧固件的作业需求，头部的棘轮机构支持小角度往复扳动作业，在空间局促的设备内部、管路密集的安装工位等操作空间受限的场景下，无需反复脱开套筒重新对位，大幅提升狭窄空间内的拧紧作业效率。握持段采用双色包覆结构设计，主体承力杆为高强度金属材质，外层包覆的防滑握持层做了贴合人手握持弧度的曲面处理，长时间施加较大扭矩作业时，能有效分散手掌局部压力，减少操作疲劳，同时防滑材质可避免手上沾有油污时出现打滑脱手的风险。

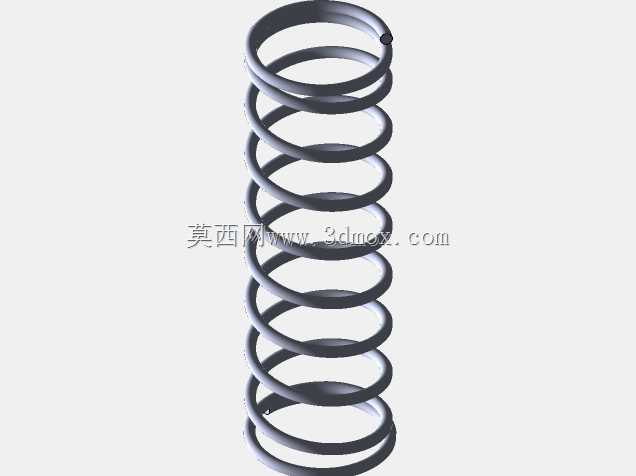

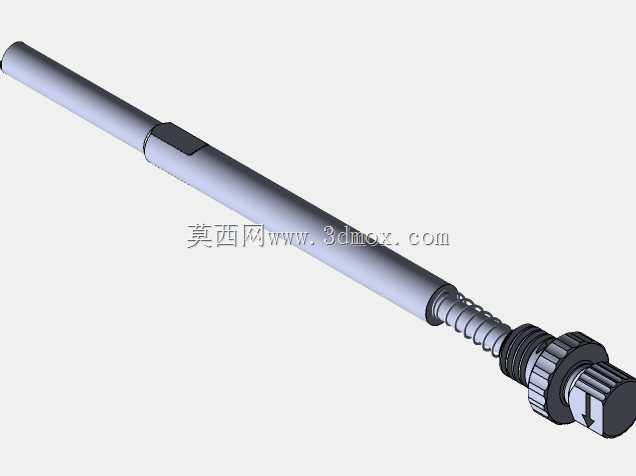

　　这款扳手的扭矩调节机构采用侧置式锁止拨杆设计，调节扭矩时只需拨动锁止杆解锁调节结构，转动尾端的调节旋钮即可设定目标扭矩值，调整到位后拨回锁止杆即可固定扭矩设定值，避免作业过程中误触导致扭矩值偏移。扭矩输出的触发机构内置在杆身内部，当施加的拧紧扭矩达到预设值时，机构会触发清晰的咔哒反馈，同时伴随明显的手感振动，即使在噪音较大的车间作业环境中，操作人员也能通过手部触感准确判断扭矩达标状态，无需紧盯刻度盘或额外的显示装置，适配复杂车间环境下的作业需求。

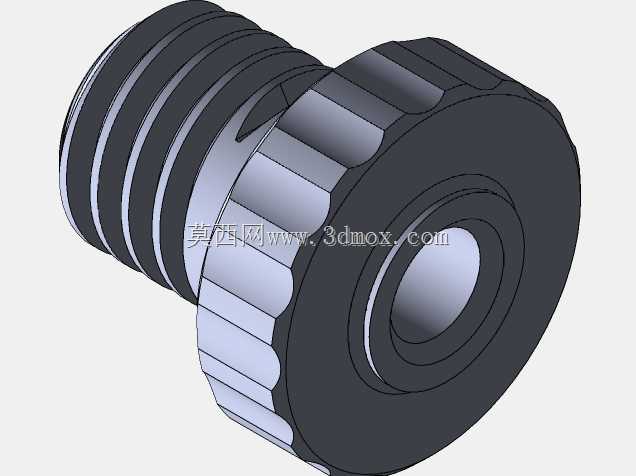

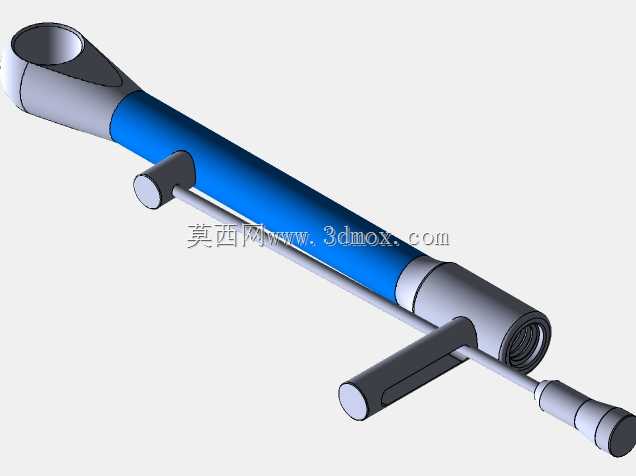

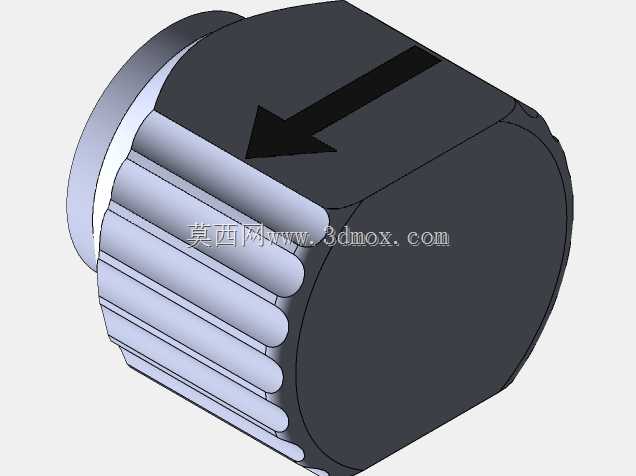

　　从设计思路层面，这款扳手的三维建模过程优先保证了承力路径的合理性，从头部套筒啮合位置到握持施力段的力传递路径做了连续的变径过渡处理，没有出现应力集中的直角突变结构，所有承力部位的壁厚都经过受力校核，保证在额定最大扭矩范围内长期使用不会出现塑性变形。杆身侧置的辅助扳动结构，主要用于大扭矩工况下的辅助施力，当需要施加接近额定上限的扭矩时，操作人员可一手握持主手柄，另一手按压侧置辅助杆，稳定施加作用力，避免单手握持时出现扳手侧翻、套筒滑脱的问题。尾端的调节旋钮做了滚花防滑处理，即使戴着手套也能顺畅转动调节，不会出现打滑拧不动的情况。

　　关于安装与适配边界，这款扳手的头部驱动方头采用标准通用尺寸设计，可直接适配同规格的通用标准套筒、转接头、万向接头等配套工具，无需定制专用配件，降低了工具的配套使用成本。整体杆身长度经过人体工程学与扭矩量程匹配计算，在额定最大扭矩下，操作人员施加正常的手部握力即可达到目标扭矩，不需要借助加力杆额外延长力臂，避免过载损坏扳手内部的扭矩控制机构。扳手的整体径向尺寸控制紧凑，杆身最大外径适配常规人手握持范围，在操作时杆身不会与周边的零部件、管路发生干涉，可深入到凹陷的安装工位完成紧固作业。

　　在实际使用场景中，这款扭矩扳手可覆盖从普通机械设备检修、模具装配到电子产品精密组装、钢结构安装等多领域的螺纹紧固作业，其内部的扭矩控制机构采用成熟的机械弹性结构，没有复杂的电子元件，抗油污、抗粉尘、抗冲击能力强，适合在车间、工地、野外检修等复杂环境下长期使用，不会因为环境中的粉尘、切削液、油污影响扭矩控制精度。建模过程中对所有活动配合部位都做了合理的间隙设计，包括棘轮机构的棘爪与棘轮配合间隙、锁止机构的滑动间隙、调节机构的转动间隙，都按照实际加工装配的公差要求预留了合理空间，保证加工组装后各机构动作顺畅，不会出现卡滞、松动的问题。同时，所有外露的金属边缘都做了倒圆角处理，避免操作过程中划伤操作人员的手部，符合手动工具的安全设计要求。
