L型直角安装定位连接钢板结构

　　在工业设备的机架搭建、工装夹具定位、自动化产线工位调整场景中，这类L形直角钢板是出现频率极高的基础连接构件，不同于普通等边角钢的标准化型材，该构件针对特定安装场景做了定制化的结构优化，能够同时承担垂直两个方向的承载与定位功能。从实际使用场景来看，这类构件常被用在设备侧边的挡料定位、传感器安装支架的基面固定、可调式导轨的端部限位，或是小型工装的快速拼接位置，相比型材切割的直角件，其加工精度更高，安装适配性更强，不需要现场二次打孔修配，能够直接对应安装位完成装配。

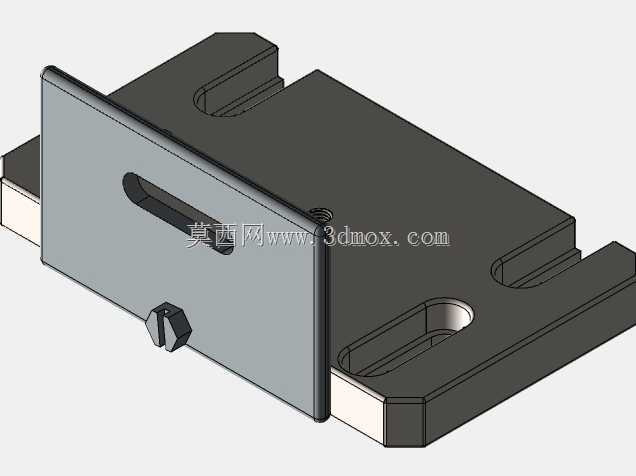

　　从功能特性上看，该构件的垂直立板上开设了长圆形腰型孔，能够在装配时提供单方向的位置调整余量，避免安装孔位加工误差导致的装配干涉，立板端部的小型锁紧旋钮结构，能够在调整到位后快速完成位置锁定，不需要额外加装紧固件，适合需要频繁微调定位位置的工位使用。水平底板上开设的两处对称长槽孔，同样是为安装位置调整预留的余量，槽孔的长度方向与立板腰型孔的调整方向垂直，两个方向的可调设计让该构件在安装时能够覆盖平面内一定范围的位置偏差，降低对安装基面的孔位精度要求。底板上开设的螺纹孔，用于外接其他功能附件，比如安装挡块、检测开关或是小型气缸，不需要在底板上额外钻孔攻丝，直接通过标准螺栓即可完成附件固定。立板与底板的折弯处做了圆角过渡处理，避免直角折弯处的应力集中，同时在底板的侧边做了开槽避让结构，能够避开安装基面上的凸起导轨、定位销等结构，让底板能够完全贴合安装基面，保证连接的刚性。

　　设计思路上，这类构件优先考虑的是装配兼容性与调整便利性，没有采用一体化焊接的直角结构，而是通过整块钢板折弯成型，保证两个垂直面的垂直度公差控制在0.1mm以内，避免安装后出现基面倾斜的问题。所有安装孔的孔位都做了沉孔或是倒角处理，去除钻孔后的毛刺，避免螺栓装配时出现垫起的问题，影响连接稳定性。立板的厚度选择兼顾了刚性与重量，在承受常规侧向推力时不会出现明显形变，同时整体重量较轻，单人即可完成安装调整。锁紧旋钮的位置设置在立板下部靠近折弯处，这个位置的操作空间充足，锁紧时的力臂更短，锁定后不会因为设备运行的振动出现松动。

　　从安装边界来看，该构件的水平底板长度方向的安装槽孔中心距适配常规工业铝型材的槽间距，能够直接安装在40系列或是50系列的铝型材机架上，不需要额外加装转接板。立板的高度能够覆盖常规小型传感器、挡料块的安装高度需求，腰型孔的宽度适配M6规格的安装螺栓，能够兼容大部分标准工业紧固件。底板的厚度足够承受垂直方向100kg以内的静载荷，侧向立板能够承受50kg以内的水平推力，满足大部分轻型工装、定位机构的使用需求。构件的所有外露边缘都做了倒角去毛刺处理，安装时不会划伤操作人员，也不会刮破连接的线缆或是气管。在实际装配时，只需要先将底板通过T型螺栓预固定在安装基面上，调整好前后左右的位置后拧紧底板螺栓，再将需要安装的附件通过立板的腰型孔预固定，调整好上下位置后拧紧立板的锁紧旋钮，即可完成整个构件的安装调整，整个过程不需要复杂的测量工装，依靠构件本身的可调结构即可快速完成定位，大幅缩短设备组装或是工装调整的时间。这类定制化的L形钢板相比标准型材的优势在于，所有结构特征都是针对具体使用场景设计，没有多余的结构，安装时的适配性更好，不需要现场二次加工，能够有效提升装配效率，同时保证连接后的定位精度与结构刚性，在各类非标自动化设备、工装夹具、生产线改造项目中都有广泛的应用空间。
