安卓系统绿色机器人标识立体造型

　　这款安卓标识立体造型，在实际应用场景中覆盖多个领域，线下数码品牌门店的展陈布置中，可作为桌面装饰摆件嵌入亚克力展示台，也可通过背部预留的挂装孔固定在墙面文化墙，作为安卓生态相关展区的视觉识别元素；数码产品发布会的现场布置里，等比例缩放的该造型可作为签到台、互动区的装饰构件，强化品牌视觉记忆点；安卓相关的开源硬件、嵌入式开发实训场景中，该立体造型可作为3D打印实训的典型练习案例，帮助初学者掌握曲面拆分、实体建模的基础逻辑，也可作为开发套件的配套装饰件，提升实训套件的辨识度。

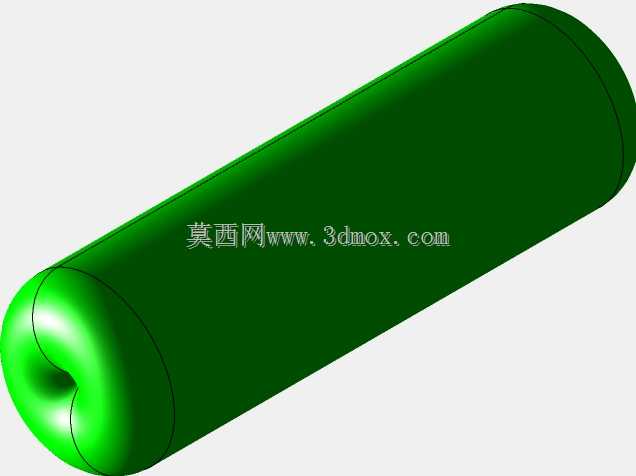

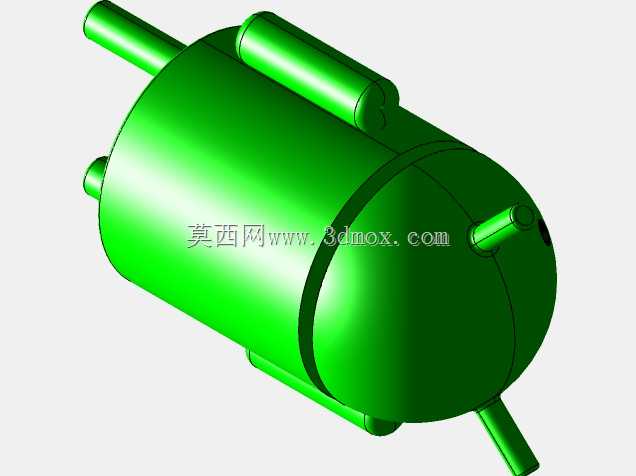

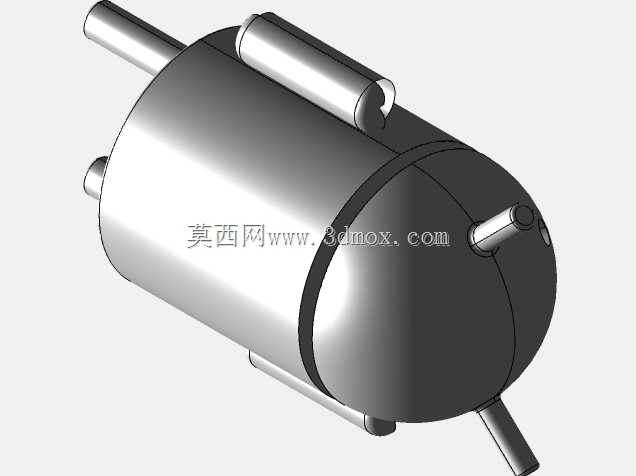

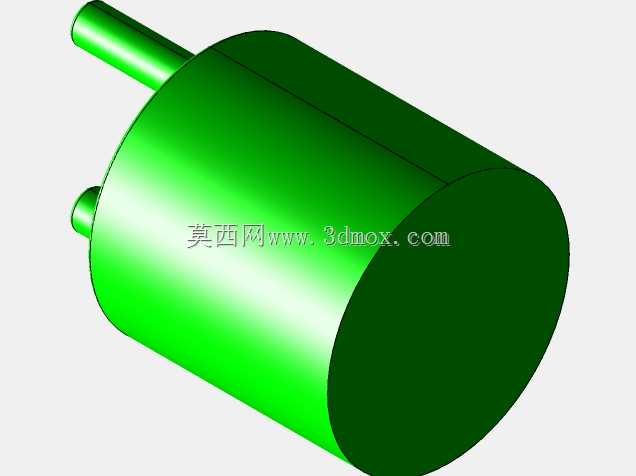

　　从功能特性来看，该造型完全还原安卓标识的经典视觉特征，整体采用对称式结构设计，头部为带圆弧过渡的类椭球形态，顶部两根天线采用小直径圆柱与头部曲面做相切过渡，避免出现尖锐棱角，面部仅保留两个内凹的圆形眼部特征，无多余的口鼻结构，还原标识的极简设计风格；躯干部分为规则的直壁矩形结构，上下边缘做小半径圆角处理，两侧手臂为等直径圆柱结构，与躯干侧面做垂直相切连接，手臂末端做平切处理，无额外的手部结构；下肢部分为两根等直径圆柱，与躯干底部垂直连接，腿部长度与躯干高度比例控制在1:1.2左右，保证站立状态下的重心稳定，单腿底部做平切处理，形成足够的支撑接触面，无需额外支撑结构即可平稳放置在水平台面上。

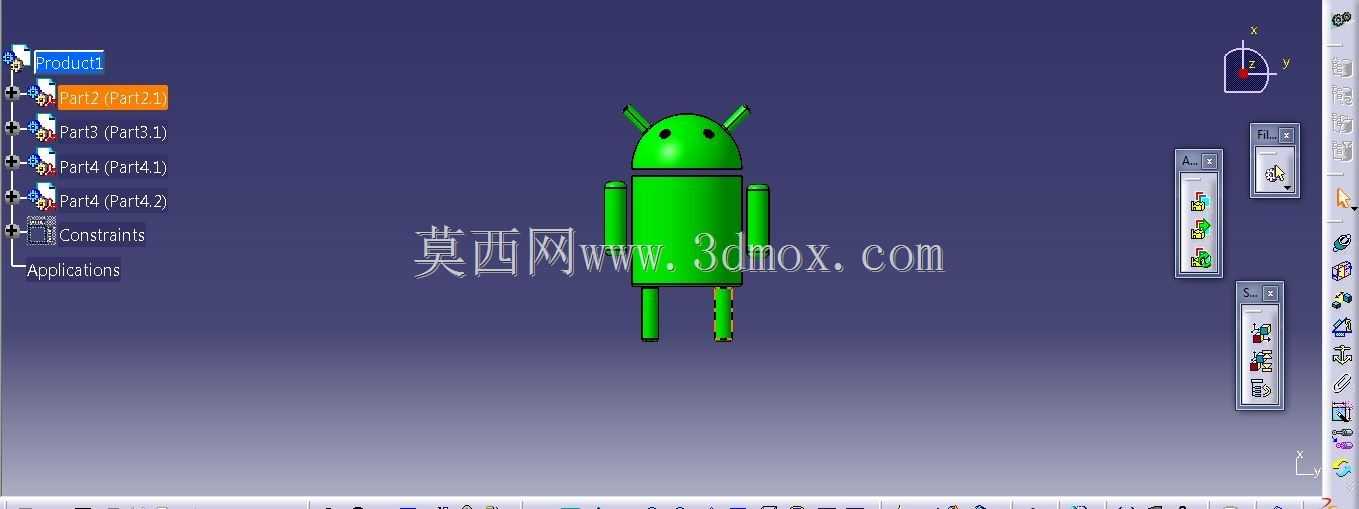

　　设计过程中，首先基于安卓官方平面标识的矢量轮廓提取关键尺寸比例，将平面的二维线条转化为三维建模的基准草图，头部曲面采用多截面实体建模方式，先绘制不同高度位置的头部截面轮廓，通过曲率连续的过渡方式生成光滑的头部曲面，避免出现曲面褶皱、曲率突变的问题；天线部分采用凸台拉伸结合端部圆角处理，保证天线与头部连接位置的曲面顺滑，无明显拼接痕迹；躯干部分采用基础凸台拉伸生成主体，再对边缘做等半径圆角处理，圆角半径控制在壁厚的1/10左右，既保留标识的方正视觉感，又避免锐边带来的加工、使用安全问题；手臂与腿部均采用对称建模方式，先完成单侧的结构建模，再通过基准面对称镜像生成另一侧结构，保证左右两侧的尺寸完全一致，避免出现视觉上的不对称偏差。建模过程中所有特征均采用参数化控制，关键比例参数设置为全局变量，可根据不同的使用场景快速调整整体尺寸，比如制作桌面摆件时可将整体高度控制在100mm左右，制作大型展陈道具时可将整体高度放大至1200mm，参数调整后所有关联特征可自动更新，无需重新绘制草图。

　　外形尺寸与安装边界方面，常规桌面摆件版本的整体高度控制在100mm，头部最大宽度45mm，躯干宽度40mm，前后厚度30mm，腿部支撑面的总跨度为35mm，放置在水平台面上的占用面积不超过50mm*40mm，不会占用过多桌面空间；背部挂装版本在躯干背部预留直径4mm、深度6mm的沉头挂孔，挂孔中心距离造型顶部35mm，挂装时距离墙面的突出厚度不超过32mm，不会过度突出墙面影响通行；3D打印实训版本的最小壁厚控制在2mm，所有内凹结构的脱模斜度控制在1度以上，适配FDM、光固化等主流3D打印工艺的成型要求，打印过程中无需添加过多支撑结构，后期处理难度低。如果用于注塑量产的小尺寸周边产品，可在建模阶段预留拔模斜度，将躯干、手臂、腿部的分型面设置在造型的前后对称中心位置，避免出现倒扣结构，简化模具结构，降低量产开模的成本。

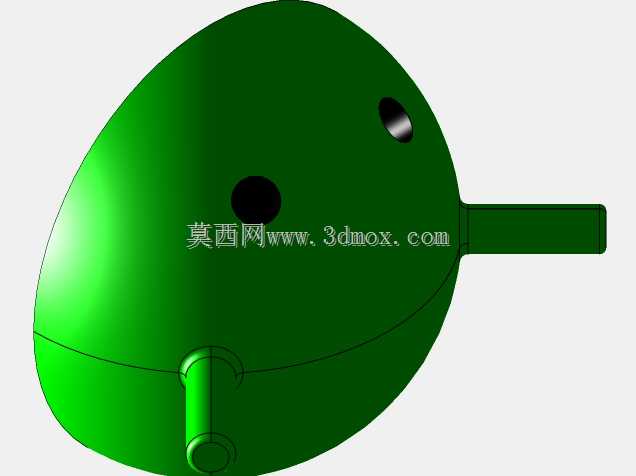

　　实际建模过程中需要注意眼部内凹特征的深度控制，内凹深度过浅会导致视觉上不明显，过深则会在3D打印或注塑过程中出现积料、填充不均的问题，常规尺寸下内凹深度控制在1.5mm左右即可达到较好的视觉效果；天线部分的直径控制在4mm左右，若尺寸过小则容易在使用过程中出现断裂，尺寸过大则会破坏标识的原有视觉比例；腿部与躯干的连接位置需要做小半径圆角过渡，避免应力集中导致连接处断裂，尤其是采用PLA等脆性材料3D打印时，圆角过渡可大幅提升结构的抗冲击性能。
