曲面壳体结构消声装置三维设计

　　在各类内燃动力设备、通风排气系统的工程配套场景中，消声部件是控制气流噪声传播、满足作业环境噪声限值要求的核心功能件，本次呈现的曲面造型消声结构，主要适配小排量动力单元、紧凑型通风管路的降噪需求，可直接对接对应管径的排气端口，无需额外加装转接构件即可完成装配。从实际使用场景来看，这类消声装置常应用于小型发电机组、园林动力机械、车载辅助通风系统的排气末端，既要承担气流导通的基础功能，又要通过内部流道与腔体结构的配合，消耗气流脉动能量，削弱中低频段的排气噪声，同时还要控制整体外形尺寸，避免挤占设备周边的安装空间，适配紧凑化的设备布局要求。

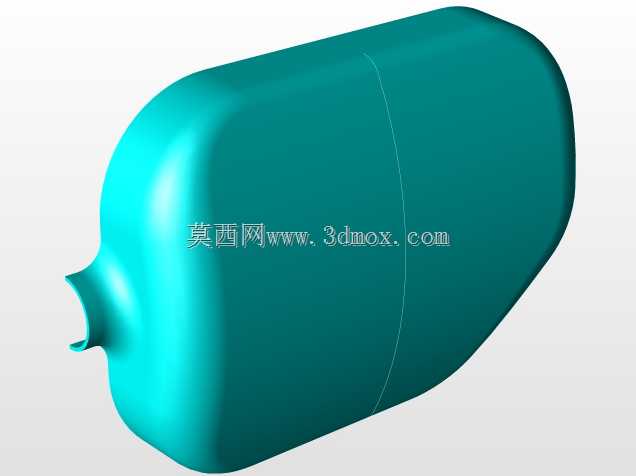

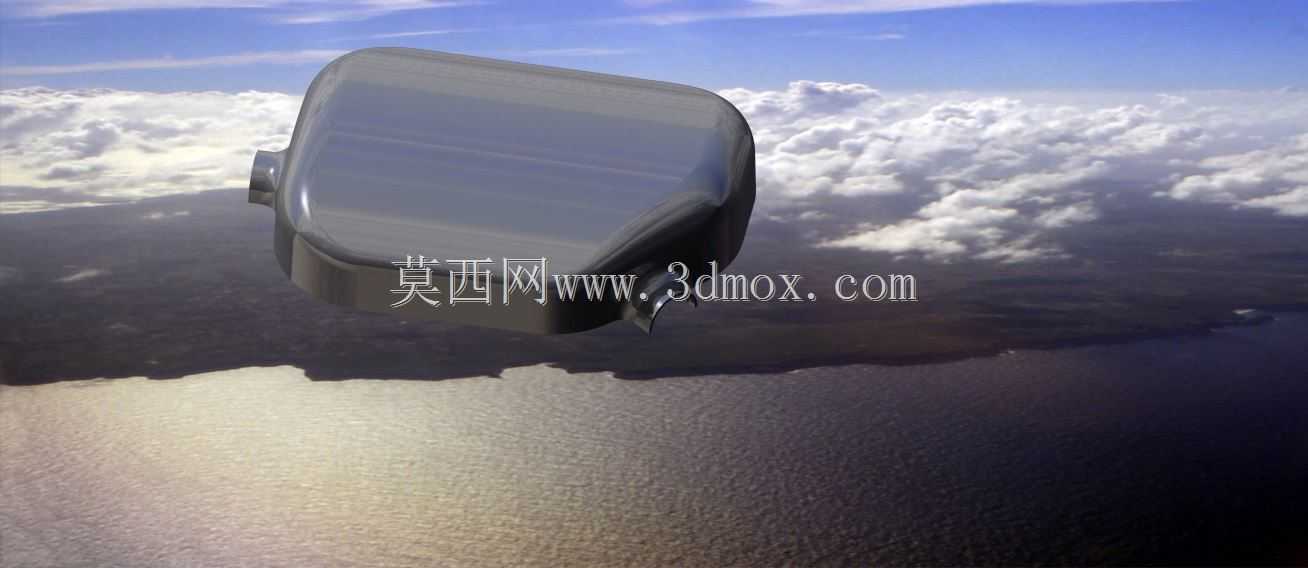

　　设计过程中首先围绕安装边界做了外形约束，整体采用大曲率过渡的曲面壳体结构，摒弃了传统方箱式消声器的直角棱边设计，一方面可以降低壳体表面的气流附面层分离概率，减少壳体自身的风噪激发，另一方面曲面结构的壳体刚度分布更均匀，在相同壁厚条件下抗振性能更优，能避免设备运行过程中壳体受激振动产生的二次辐射噪声。壳体的进出气接口采用偏心布置形式，进气端位于壳体侧方的短轴凸台位置，出气端整合在壳体曲面的低位区域，这种错位布局可以让进入腔体的气流在内部形成更长的折返路径，避免气流直接贯通流出，提升消声腔体的有效容积利用率。

　　从功能特性层面看，该消声结构采用阻抗复合的消声逻辑，曲面外壳构成的封闭腔体作为抗性消声单元，利用腔体内截面的突变让沿管路传播的声波发生反射、干涉，抵消特定频段的声能，同时内部预留的多孔填充空间可适配吸声材料的装填，针对高频气流噪声实现阻性消声效果，兼顾宽频段的降噪能力。外形设计上充分考虑了安装空间的兼容性，整体外轮廓没有突出的尖锐结构，最大外廓尺寸控制在适配小型动力舱的范围内，安装时可通过侧方的凸台接口与排气管道采用卡箍或法兰连接，壳体曲面的低位区域预留了固定支点的安装位，可通过减震衬套与设备机架连接，隔绝壳体振动向机架的传递路径。

　　建模过程中对曲面的连续性做了严格控制，所有曲面过渡均采用G2连续标准，避免曲面拼接处出现应力集中的棱线，保证壳体冲压成型时的材料流动性，减少成型过程中出现起皱、开裂的风险。壳体壁厚按照常规冲压工艺要求做了等厚度偏移设计，进出气接口的凸台位置做了局部加厚处理，提升接口处的连接强度，避免长期受气流冲击、振动影响出现接口开裂的问题。针对消声器长期工作在高温气流环境的使用特点，曲面外形的设计也考虑了热变形的补偿能力，大曲率的曲面结构在受热膨胀时可以通过微小的弹性变形释放热应力，减少热变形对安装密封面的影响，降低长期使用后出现接口漏气的概率。

　　在实际选型匹配过程中，这类曲面消声器相比传统方形消声器，在相同容积下的外形更贴合动力舱的曲面布局，能够充分利用设备内部的不规则安装空间，不需要为了适配消声器外形额外调整周边部件的位置，对于紧凑型设备的结构布局优化有明显优势。同时光滑的外曲面也更容易做表面防腐处理，在户外使用场景下不易积存雨水、灰尘，提升部件的户外耐候性能。建模时对内部流道的截面变化做了平滑过渡处理，避免流道内出现突兀的截面突变造成过大的排气背压，在保证降噪效果的同时尽可能降低气流阻力，减少对动力设备输出效率的影响，平衡降噪性能与动力损失之间的矛盾。
