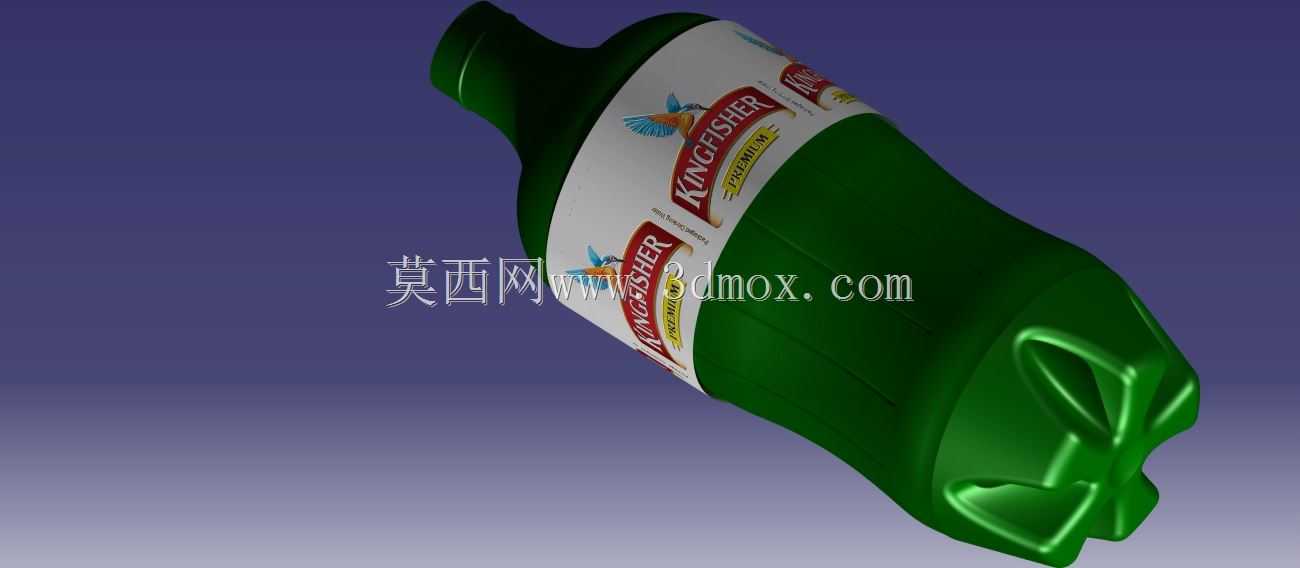

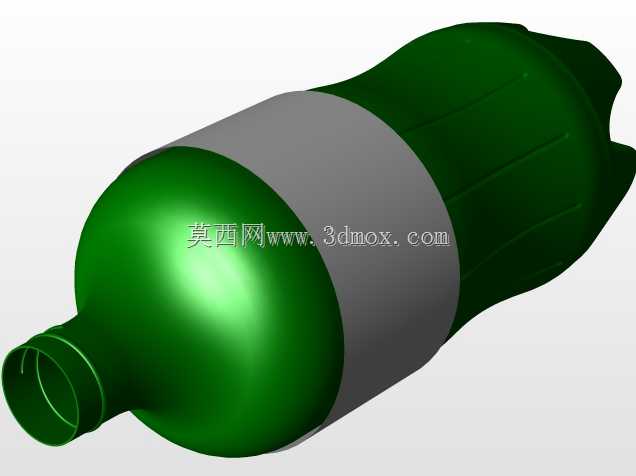

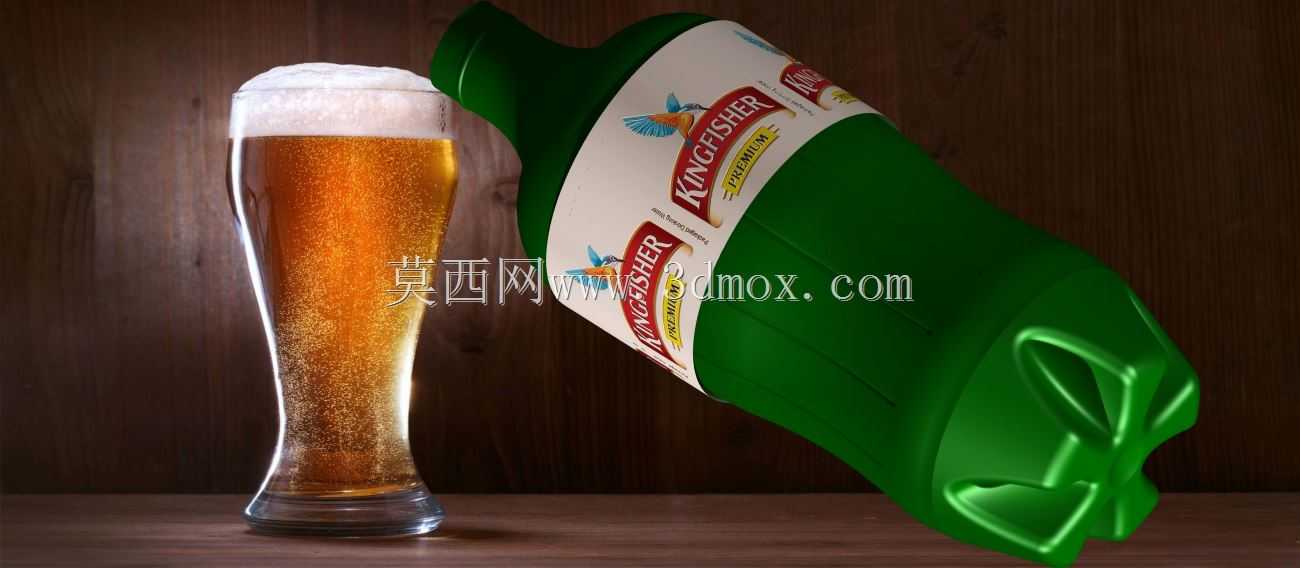

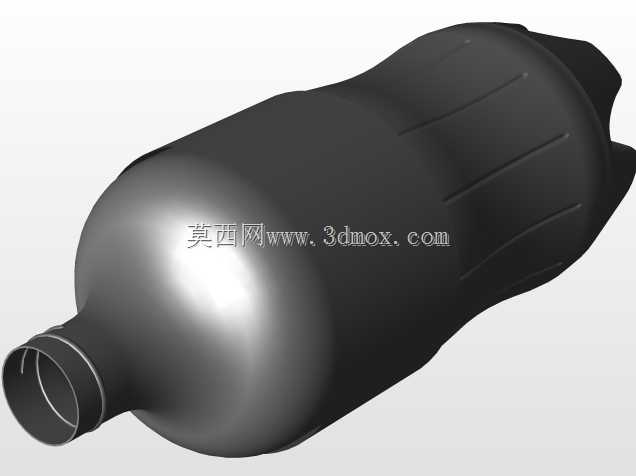

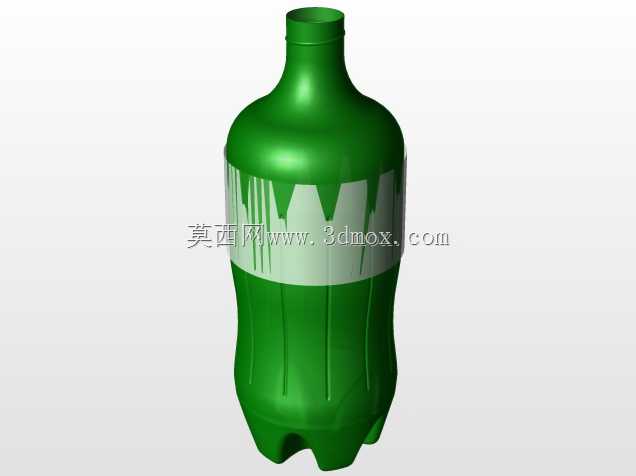

曲面造型翠鸟品牌绿色玻璃啤酒瓶结构设计

　　日常快消饮品的灌装生产环节里，啤酒瓶作为直接接触内容物的核心包装载体，其结构设计需要同时匹配高速灌装线的工位适配要求、终端运输的堆码抗冲击性能、消费者握持使用的人体工学特性，以及品牌视觉识别的外观呈现需求，绝非简单的回转体曲面拉伸就能完成的设计工作。这款采用曲面造型完成的啤酒瓶设计，整体沿用啤酒品类经典的深绿色玻璃材质基底，瓶身主体为带微锥度的回转结构，从瓶肩位置开始平滑过渡收窄至瓶口螺纹段，瓶口采用标准的皇冠盖压合接口尺寸，能够直接适配现有通用啤酒灌装线的压盖机头、洗瓶夹具、输送导轨，无需对现有量产线的工装夹具做定制化调整，可直接导入量产环节验证。瓶底部分没有采用常规平底结构，而是设计了多道放射状的内凹加强筋结构，

　　这部分的曲面过渡需要严格控制壁厚差，玻璃吹制过程中如果曲面曲率突变过大，很容易出现局部壁厚过薄导致的静压差破损，或是壁厚过厚导致的原料浪费、冷却不均产生内应力的问题，设计时通过多段G2连续的曲面拼接，让瓶底的加强筋在提升竖直堆码强度的同时，保证吹制过程中玻璃料坯的流动均匀性，堆码状态下可承受六层满瓶堆叠的静载荷，不会出现瓶底塌陷、开裂的问题。瓶身中段预留了环绕式的标签贴附区域，该区域的曲面做了微幅的平直化处理，避免全弧面贴标时出现标签起皱、翘边的问题，贴标区域的上下边界做了0.2mm的浅凸棱定位，能够适配高速贴标机的标签定位传感器，减少贴标偏差率。瓶肩位置的曲面过渡采用大曲率顺滑连接，

　　一方面能够降低灌装后瓶内压力对瓶肩位置的应力集中，避免运输过程中受颠簸内压冲击出现瓶肩炸裂的问题，另一方面顺滑的曲面在洗瓶环节能够减少清洗液的残留，提升洗瓶工序的洁净度。握持区域的瓶身直径按照成年男性手掌平均握持尺寸设计，表面的微弧曲面能够贴合手掌握持时的自然弧度，即使瓶身凝露有水膜的状态下，也能保证足够的握持摩擦力，减少滑脱风险。瓶口的螺纹段下方设计了一圈环形的防漏凸缘，配合皇冠盖的密封胶圈，能够保证瓶内0.6MPa的二氧化碳压力下不会出现漏气、漏液的问题，凸缘的尺寸公差控制在±0.1mm范围内，可适配通用的封盖扭矩参数，不会出现封盖过紧导致的开瓶困难，或是封盖过松导致的密封失效。整个瓶体的曲面构建全程采用连续性约束，

　　所有拼接曲面均达到G2连续标准，不存在锐边、曲率突变的位置，一方面能够降低玻璃吹制过程中的应力集中点，提升成品的抗冲击性能，另一方面顺滑的外表面在印刷、贴标、输送过程中不会出现卡滞、刮擦的问题，能够适配每分钟4万瓶的高速灌装线输送节奏。从结构验证的角度，该瓶型的内部容积按照常规600ml规格设计，灌装液位线位置做了隐形的定位凸点，可适配灌装线的液位检测探头，保证每瓶的灌装容量偏差控制在标准允许范围内。瓶身的重量分布经过重心优化，空瓶重心落在瓶身中轴线距瓶底三分之一高度位置，满瓶状态下重心不会出现大幅偏移，输送过程中在高速导瓶栏的作用下不会出现倒瓶、卡瓶的问题。针对运输环节的横向冲击，瓶身的微锥度设计能够让相邻瓶体在周转箱内保持均匀的间隙，配合周转箱的格档结构，运输过程中瓶体之间不会出现直接碰撞，降低运输破损率。
