立式长杆结构抽水电动泵结构设计

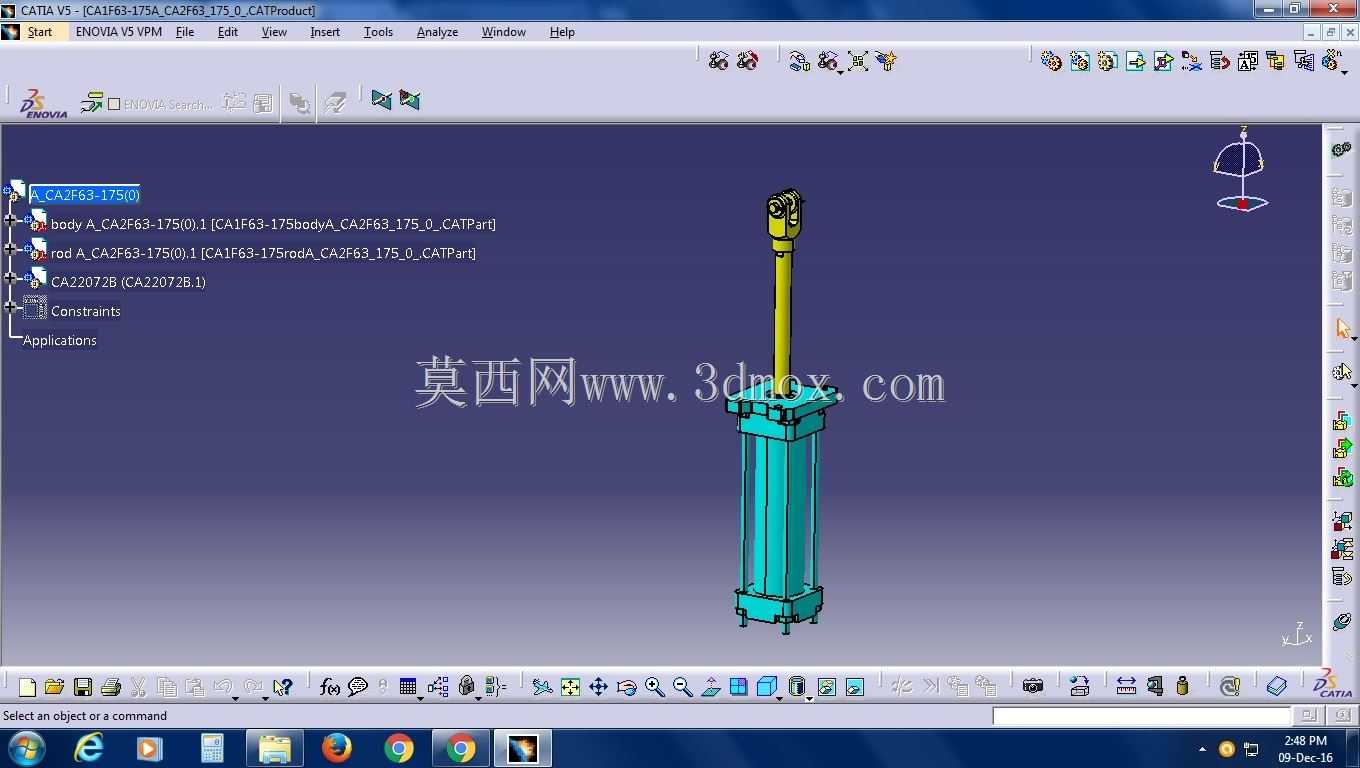

　　这款立式长杆结构的抽水电动泵，在民用给排水、小型工业流体输送、农田临时灌溉、地下积水抽排等场景中都有广泛适配性，不同于卧式泵需要预留水平安装空间的要求，该结构采用竖向长杆传动布局，能够适配液面深度波动较大的取水工况，泵体下部的进水段可以直接伸入液面以下，上部的动力输出段固定在安装平台上方，不需要额外搭建复杂的泵架支撑结构，在狭小竖井、基坑积水抽排、家用井道取水这类水平空间受限的场景下，安装适配性远优于同功率的卧式离心泵。从实际功能逻辑来看，该泵的动力传递路径沿竖向长杆布置，上部动力端的输出扭矩通过长杆传递到下部的叶轮腔，叶轮旋转形成的负压将水体从下部进水口吸入，经泵体内部的流道向上输送，最终从侧部的出水口接入输送管路。

　　设计过程中重点考量了长杆的同轴度控制，长杆与上下支撑座之间设置了耐磨导向套，避免长杆高速旋转时出现径向摆振，降低运行过程中的异响与密封件磨损速率；下部泵体的外壳采用等截面方型结构，相比圆柱形泵壳，在安装固定时不需要额外加工抱紧卡箍的定位面，直接通过法兰孔就能完成与安装基座的螺栓固定，安装对位效率更高。从安装边界来看，下部泵体的截面尺寸控制在较小范围，能够适配直径不大的井道或者预留安装孔，竖向的长杆长度可以根据实际取水深度做模块化调整，不需要重新设计整体泵体结构，只需要更换对应长度的传动杆与外护管即可适配不同的液面深度，上部动力端的安装法兰预留了通用规格的螺栓孔位，能够直接匹配市面上常见的安装支架尺寸，不需要现场二次打孔加工。

　　流道设计上采用了平缓的转角过渡，减少水体在泵体内流动时的沿程阻力，降低动力损耗，叶轮腔的密封采用多层组合密封结构，既能够防止输送的水体向上渗入传动杆部位，也能避免外部的泥沙杂质进入传动配合面，延长设备的维护周期。在实际选型应用中，该结构的泵不需要提前灌泵引流，只要下部进水段没入液面以下即可启动抽水，相比需要提前排气的普通离心泵，在临时应急抽水场景下的启动响应速度更快，适合用于防汛排涝、工地临时积水抽排这类需要快速部署的使用场景。整体结构没有复杂的异形曲面，所有零部件都采用常规机械加工工艺即可生产，传动部位的配合公差选用通用的间隙配合等级，不需要高精度的加工设备就能满足装配要求，后期维护时拆卸更换易损件也不需要专用工装，

　　普通的机修人员借助常规扳手工具就能完成密封件、导向套的更换作业。上部动力端与传动杆的连接采用快拆式联轴器结构，检修时不需要将整台泵从安装位吊出，只需要拆开联轴器连接螺栓就能将上部动力端单独拆下，大幅降低了深井、高空安装场景下的维护难度。泵体下部的进水口设置了粗滤格栅，能够阻挡水中较大体积的杂物进入叶轮腔，避免大颗粒杂质打坏叶轮或者卡滞传动结构，格栅采用可拆卸结构，清理堵塞杂物时不需要拆开泵体，直接从外部就能抽出格栅完成清理作业。
