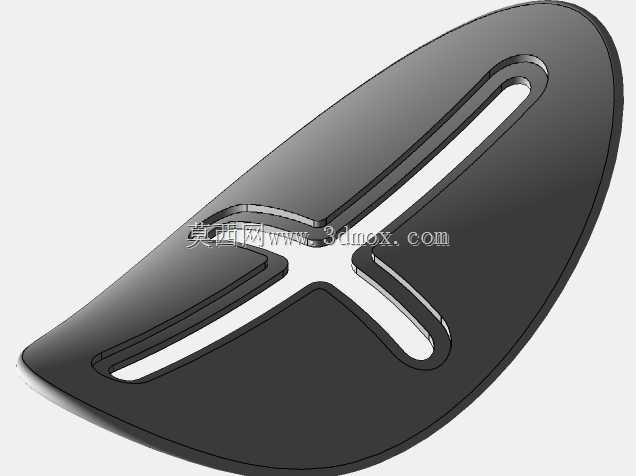

异形曲面十字镂空装饰盖板结构设计

　　这类带十字镂空的异形曲面盖板，常应用在小型消费电子外壳、手持设备装饰面、小型工控终端的外覆件场景中，核心作用是在不破坏整体曲面流线感的前提下，兼顾内部结构的通风、透光或是标识露出需求，同时保证外表面的触感顺滑无突兀棱角。从实际使用场景来看，这类零件大多采用薄壁注塑工艺加工，壁厚通常控制在1.2-2mm区间，边缘做0.3-0.5mm的圆角过渡，避免安装后出现划手的问题，同时也能减少注塑过程中的应力集中，降低翘曲变形的概率。

　　设计这类曲面零件时，放样特征是核心的建模手段，首先要确定整体曲面的基准轮廓，也就是零件的外边界投影曲线，通常是根据安装腔体的开口尺寸来定，要保证盖板和安装位的单边间隙控制在0.1-0.2mm，配合卡扣或者背胶实现固定。十字镂空的位置需要和内部的功能区域对齐，比如如果是指示灯透出的区域，镂空的边缘要做0.2mm的倒角，避免光线照射时出现明显的锯齿暗影；如果是通风散热的镂空，要保证镂空的宽度不小于1.5mm，防止注塑时出现走胶不满的问题，同时镂空的内边缘也要做顺滑的曲面过渡，不能有尖锐的棱角，避免后期使用过程中应力集中导致开裂。

　　从建模逻辑来看，做这类复杂曲线放样的时候，不能直接用单条轮廓线一次性生成曲面，要先拆分整体曲面的曲率变化区域，把大的曲面拆分成几个曲率连续的面片，再通过放样命令逐个生成后缝合，这样生成的曲面曲率变化更顺滑，不会出现局部褶皱或者曲率突变的问题，后续做抽壳操作的时候也不会出现壁厚不均的情况。十字镂空的部分，要先在曲面上投影出十字的轮廓曲线，注意投影方向要垂直于曲面的法向，保证镂空的侧壁是均匀的斜度，方便后续注塑脱模，脱模斜度通常取1-1.5度，根据零件的材质调整，如果是ABS材质可以取小一点，如果是PC材质因为流动性稍差，斜度可以适当放大。

　　安装边界的设计上，这类盖板的背面通常会做一圈0.8mm高的定位止口，止口的厚度和盖板壁厚保持一致，安装时止口嵌入安装腔体的内壁，起到定位和防错位的作用，止口的边缘也要做圆角过渡，方便装配时的导向。如果是采用背胶固定的方式，盖板背面要预留出背胶的粘贴区域，这个区域要避开镂空位置，同时保证平面度在0.1mm以内，避免背胶粘贴后出现起翘、粘贴不牢的问题；如果是采用卡扣固定，卡扣的位置要均匀分布在盖板的四周，每个卡扣的卡合量控制在0.5-0.8mm，卡扣的根部要做R0.5的圆角，增加卡扣的强度，避免装配时卡扣断裂。

　　实际生产中，这类曲面零件的外观面要求通常比较高，不允许有明显的熔接痕、缩印，所以建模的时候就要考虑进胶点的位置，通常把进胶点设置在零件的边缘隐蔽位置，避免进胶痕迹留在外观面上，同时放样生成曲面的时候要保证进胶位置到零件最远端的流动距离比控制在合理范围内，防止出现走胶不满的问题。另外，十字镂空的位置是熔接痕容易出现的区域，设计时要保证镂空之间的连接筋宽度不小于1.5mm，让胶料在流经镂空位置后能顺利汇合，减少熔接痕的明显程度，同时也能保证连接筋的强度，避免零件从镂空位置断裂。

　　从结构强度的角度考虑，虽然这类零件是装饰性盖板，但也要满足基本的跌落测试要求，通常1.2米高度自由跌落到水泥地面不能出现开裂、断裂的情况，所以在十字镂空的四个端点位置，要做小的圆角过渡，不能做成直角，直角位置是应力集中的高发区，跌落时很容易从直角位置产生裂纹。另外，整体曲面的弧度不能过大，否则抽壳后会出现局部壁厚过薄的问题，通常曲面的最大拱高和零件长度的比例控制在1:5以内，既能保证流线的外观效果，也能保证零件的整体强度。
