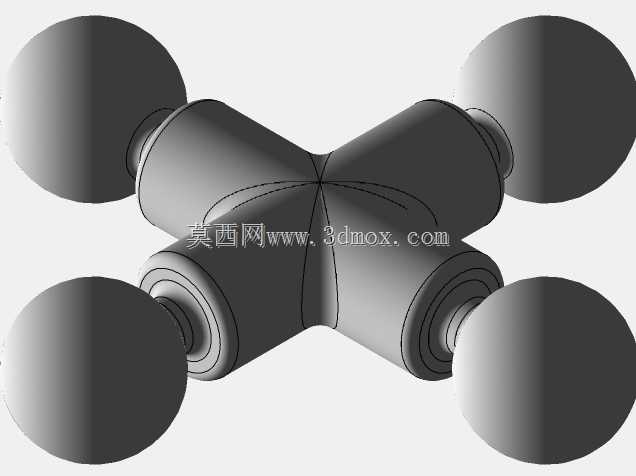

多向连接中心球头机械连接结构

　　在多连杆联动机构、柔性工装夹具、空间铰接传动系统这类需要实现多维度力传递与角度补偿的场景里，中心球头类连接件是核心的受力转接部件，区别于单轴铰接只能在单一平面内摆动的局限，这类多向伸出的球头结构可以同时对接四个方向的连杆端头，在空间受限的安装腔体内完成多路径的运动传导，不需要额外叠加转接支座就能缩减整体机构的装配体积。从实际使用场景来看，这类结构常出现在并联运动平台的支腿连接端、特种作业机械的操纵连杆组、自动化设备的柔性定位工装里，每个球头端都可以配合球碗座实现一定锥角范围内的任意方向摆动，抵消连杆运动过程中产生的位置偏差，避免刚性连接在交变载荷下出现应力集中断裂的问题。设计这类结构时，首先要明确每个球头的铰接摆动角度边界，

　　球头颈部的直径要根据额定拉压载荷核算剪切强度，不能为了追求大摆角过度缩减颈部尺寸，否则在冲击载荷下容易出现颈部断裂的失效问题；四个伸出端的轴线交汇于中心球体的球心位置，加工时要严格保证各轴线的同轴度与位置度，否则装配后会出现连杆运动卡滞、附加载荷过大的问题。中心主体的过渡区域要做圆滑的圆角处理，避免应力集中在四个柱体交汇的根部，因为这个位置是整体结构的应力最高点，在交变载荷长期作用下如果存在尖锐棱角，很容易萌生疲劳裂纹。从安装边界来看，球头的球面直径要和配套的球碗内孔尺寸严格匹配，配合间隙控制在合理范围，间隙过大会导致传动过程中出现空程误差，间隙过小则会造成摆动阻力过大，甚至在温度变化时出现胀紧锁死的情况；

　　每个柱体连接端的长度要预留足够的锁紧结构安装空间，比如螺纹连接段要保证足够的啮合长度，卡簧槽的位置要避开应力集中区域，确保连接后不会出现松脱。这类结构的受力特点是多个方向的载荷最终都汇集到中心球体部分，所以建模时要重点校核中心区域的壁厚，在满足轻量化要求的前提下保证足够的结构强度，不需要额外做无意义的减重孔，避免破坏整体的受力连续性。球头表面通常需要做硬化处理来提升耐磨性能，所以设计时要预留后续表面处理的尺寸余量，球面的粗糙度要满足铰接转动的要求，不能出现加工刀痕导致的配合面早期磨损。在实际装配过程中，每个球头端和对应连杆连接后，要逐一验证各方向的摆动灵活性，不能出现某一端摆动受阻的情况，因为四个方向的运动是相互耦合的，

　　单端的卡滞会导致整个联动机构的运动精度下降。不同于普通的单球头铰接件，这种四向一体的中心球头结构省去了多个单球头件拼接的装配误差，整体刚性更好，在需要紧凑布局的多连杆系统里能大幅减少零件数量，降低装配复杂度，同时也减少了多个连接点带来的累计误差，提升整个机构的运动精度。建模过程中要注意球面和柱体衔接处的相切过渡，不能出现曲面褶皱或者断差，否则后续生成工程图时会出现尺寸标注基准偏差，也会给数控加工的刀路生成带来问题，中心交汇区域的曲面要保证G2连续，避免应力集中的同时也能提升加工后的表面质量。
