汽车冷却系统水泵结构三维设计

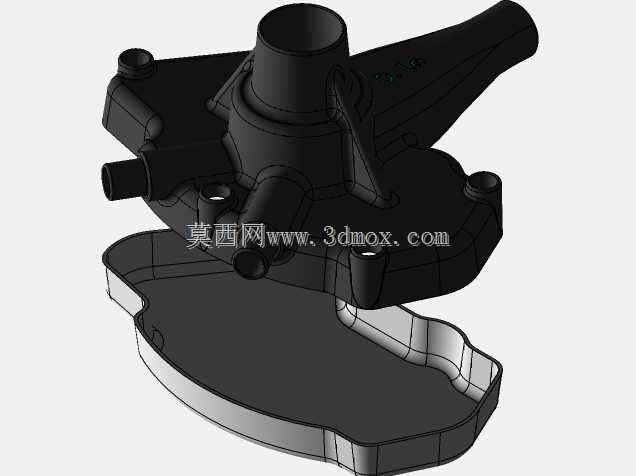

　　这款水泵模型针对乘用车发动机冷却回路开发，核心作用是为冷却液提供循环动力，将发动机缸体、缸盖水套内吸收的热量输送至散热器完成热交换，再将降温后的冷却液泵回发动机水套，维持发动机在80-90摄氏度的最佳工作温度区间，避免过热导致的机油失效、零件热变形，同时防止过冷造成的燃油雾化差、磨损加剧问题。除了常规的水冷发动机循环场景，该结构也可适配混动车型增程器的冷却回路，以及部分工业小型内燃机的散热系统，在紧凑的安装空间内实现稳定的流体输送。从功能特性来看，模型还原了水泵的核心流道结构，进水口对接发动机缸体侧的回水通道，出水口朝向散热器上水管布置，内部叶轮腔的曲面过渡做了平滑处理，减少冷却液流动过程中的涡流损失，提升泵水效率；

　　壳体上集成的多个旁通接口，分别对应暖风水箱回路、涡轮增压器冷却回路、节气门体加热回路的取液需求，无需额外加装分流管路，减少整车管路布置的复杂度。壳体边缘的密封槽结构，用于安装橡胶密封垫，配合上下壳体的螺栓紧固点位，实现腔体的静密封，防止冷却液泄漏；侧面预留的安装支耳带有螺栓过孔，用于将水泵整体固定在发动机缸体前端面，支耳的位置经过布局优化，避开发动机前端轮系的皮带、张紧轮运动边界，同时保证安装后水泵轴与曲轴皮带轮的平面度偏差在允许范围内，避免皮带偏磨。设计过程中优先考虑了整车布置的边界约束，整体外形采用不规则的异形壳体结构，而非规则的圆柱腔体，目的是避让发动机前端的发电机、空调压缩机等附件的安装空间，

　　同时将多个管路接口的朝向调整到便于整车装配的角度，减少总装工序中管路对接的操作难度。叶轮腔的容积经过匹配计算，对应1.5-2.0L排量自然吸气发动机的冷却流量需求，在发动机额定转速下能够提供足够的冷却液循环量，保证高负荷工况下的散热能力；壳体壁厚采用均匀化设计，壁厚差控制在1.5mm以内，减少压铸生产过程中的缩孔、变形缺陷，同时在流道转角位置做了圆角过渡，降低应力集中风险，提升壳体的耐压能力，能够承受冷却系统1.2-1.5bar的工作压力。安装边界方面，模型还原的安装支耳孔位间距、接口管径尺寸均参考主流量产车型的水泵参数，进水口内径适配32mm内径的橡胶水管，出水口内径适配38mm内径的橡胶水管，旁通接口分别适配16mm、

　　20mm内径的软管，满足不同分支回路的流量需求；水泵轴的伸出端长度匹配皮带轮的安装深度，轴端的螺纹孔用于固定皮带轮，保证皮带轮安装后与轮系其他轮盘的共面度；壳体底部的异形轮廓完全贴合发动机缸体前端的安装面，密封槽的深度与宽度适配厚度3mm的橡胶密封垫，装配后压缩量控制在0.8-1.2mm，既保证密封效果，又避免密封垫过度压缩导致的永久变形失效。从建模细节来看，模型完整还原了壳体的加强筋结构，在螺栓安装位、接口根部都布置了放射状加强筋，提升零件的刚性，减少发动机工作过程中的振动导致的壳体开裂风险；内部流道的曲面做了连续相切处理，没有尖锐的转角，能够减少冷却液流动的阻力，降低水泵工作过程中的流致噪声，提升整车NVH表现。
