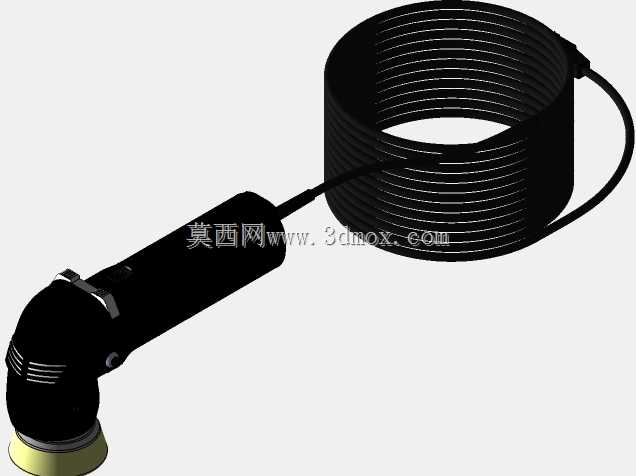

双动抛光机整机拆解结构三维建模

　　手持双动抛光设备的应用场景覆盖金属加工后道精饰、汽车漆面美容修复、五金件去毛刺、复合材料表面整平多个领域，不同于单轴旋转的抛光机型，双动结构的抛光盘在自转的同时会伴随偏心摆动，作业过程中不会在工件表面留下连续的环状打磨痕，对操作熟练度的要求更低，也能避免局部过热导致的漆面烧穿、金属表面退火问题。这套建模完全还原了实机的所有装配关系，从手持端的动力输入到输出端的偏心传动，每一处配合间隙都参考了实机拆解后的实测尺寸，没有做简化省略，能直接用于同类产品的结构参考、装配干涉校验。

　　从功能结构来看，设备分为握持机身、传动弯头、偏心输出机构、供电线缆四个核心部分，握持段采用符合人体工学的变径设计，靠近弯头的位置做了收窄处理，方便作业时施加下压力，机身表面的防滑筋位置完全匹配实机的握持受力点，长时间手持作业不会出现打滑脱手的问题。传动弯头内部是一对相互啮合的锥齿轮，将电机输出的水平旋转动力转向90度传递到偏心轴，偏心轴的偏心距参考了市面主流双动抛光机的通用参数，既保证足够的打磨覆盖范围，又不会因为偏心距过大导致设备震手。输出端的抛光盘连接座采用快拆结构，配套的粘扣盘尺寸适配通用的5寸、6寸抛光海绵盘与羊毛盘，不需要额外改装就能直接替换市面在售的通用耗材。

　　建模过程中首先对拆解后的所有零件进行了尺寸测绘，外壳部分的曲面造型先通过点云拟合得到基础轮廓，再根据注塑件的拔模要求调整曲面斜率，保证外壳零件的出模可行性，内部的电机安装位、齿轮腔的密封槽、线缆出口的防弯折结构都做了1:1还原，线缆部分的螺旋护套建模参考了实机的弹簧线伸缩特性，自然状态下的螺旋圈距、拉伸后的变形趋势都做了对应设置，能直观展示设备作业时的线缆活动范围，避免实际使用中线缆长度不足拉扯设备的问题。

　　安装边界方面，设备整机长度控制在常规手持电动工具的通用尺寸范围内，弯头部分的最大外径不会在处理狭小空间时产生干涉，比如汽车轮毂缝隙、五金件的内凹转角位置，弯头的转角半径刚好能探入常规的窄边区域作业。机身尾部的线缆出线位置做了加厚的防折护套，护套的长度足够覆盖日常使用中弯折最频繁的区段，避免线缆根部反复弯折导致的线芯断裂问题。偏心输出机构的动平衡结构在建模时也做了对应还原，偏心块的配重位置与实机完全一致，装配后不会出现额外的径向跳动，能直观展示设备高速运转时的震动控制逻辑。

　　不同于常规的简化外观模型，这套建模包含了所有内部零件的装配关系，从齿轮的模数齿形、轴承的配合公差、到外壳的卡扣连接结构、螺丝孔位的分布都完全参照实机，对于需要做同类产品结构改进、或者学习手持电动工具内部传动结构的设计人员来说，能直接拆解查看每一个零件的配合方式，不需要再单独拆解实机测绘。比如在做抛光机的减震结构优化时，可以直接参考模型里的电机减震垫安装位置、握持段与内部机芯的间隙设计，调整减震材料的厚度与分布位置；在做耗材适配性改进时，可以直接在输出端的连接座基础上修改接口尺寸，适配不同规格的抛光盘，不需要重新搭建整机基础结构。

　　实际生产中，这类双动抛光机的外壳多采用耐冲击的尼龙加纤材料，建模时也对应考虑了塑料件的壁厚均匀性，所有外壳位置的壁厚都控制在2.5mm到3mm之间，加强筋的厚度不超过壁厚的三分之二，避免注塑成型时出现缩痕、翘曲问题。内部的齿轮腔预留了润滑脂的存储空间，密封槽的尺寸适配常规的O型密封圈，能防止高速运转时润滑脂泄漏，同时阻挡外部的打磨粉尘进入传动腔，延长设备的使用寿命。线缆部分的螺旋护套采用TPU材料建模，自然收缩状态下的长度能满足小范围作业的移动需求，拉伸后长度可覆盖常规作业半径，不需要额外连接延长线。
