直角式多孔位工装安装固定座结构

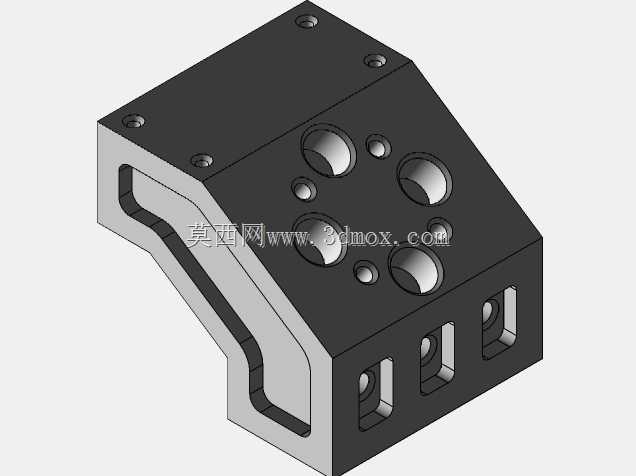

　　在自动化产线的工位定位、专用机床的工件夹持、检测设备的治具搭载场景中，这类直角结构的安装固定座是出镜率极高的基础承载构件，它的核心作用是为两个垂直安装面的功能部件提供刚性连接基准，避免不同模块拼接时出现的位置偏移、受力形变问题。从结构设计逻辑来看，该安装座采用L型一体化成型的主体框架，转角位置做了等壁厚的中空加强筋设计，既没有采用实心结构带来的冗余重量，也规避了薄壳直角件在受侧向载荷时容易出现的转角开裂问题，筋板的厚度与主体侧壁保持一致，在铣削加工时可以通过一次装夹完成侧壁与筋位的精加工，减少二次装夹带来的形位公差累积。正面的安装面做了高低错落的孔位布局，其中四个大直径沉孔为贯穿式安装孔，

　　用于穿过锁紧螺栓将功能模块压紧在安装座基准面上，沉孔的深度刚好覆盖螺栓头的高度，安装后螺栓头不会突出基准面，避免干涉相邻部件的装配；围绕大孔分布的小直径孔分为两类，一类是定位销孔，用于和配套模块的定位销配合，实现重复装夹时的微米级定位精度，另一类是小型附件的螺纹安装孔，用于固定传感器、行程挡块这类小型辅件，不需要额外增加转接板。顶面的四个安装孔为盲孔螺纹结构，用于将整个安装座固定在设备的基板或者滑台台面上，孔位分布避开了内部的中空筋位，保证螺纹啮合长度足够，不会因为拧入深度不足导致锁紧失效。侧面的三个矩形镂空槽并非减重设计，而是走线与快插接头的避让空间，当安装座上搭载气动夹持模块时，气管可以从侧面的镂空槽穿入内部空腔，

　　沿着筋板的间隙走到对应的接头位置，避免管线外露被运动部件剐蹭，同时镂空槽的边缘做了R2的圆角过渡，防止穿线时割破气管外壁。从安装边界来看，该安装座的两个垂直基准面的平面度控制在0.02mm以内，垂直度公差为0.015mm/100mm，能够满足多数精密装配场景的基准要求，整体的外形尺寸适配常规的40系列、50系列铝型材滑台的安装孔距，不需要额外加工转接板就可以直接固定在标准滑台的动子端。在实际使用中，这类安装座通常作为工装夹具的基座使用，比如在小型零件的铣削加工工位，可以在正面安装气动夹钳，顶面固定在直线滑台上，实现工件在上下料位与加工位之间的往复输送，由于孔位做了通用化布局，更换不同的夹持模块时不需要重新加工基座，

　　只需要更换对应的转接块就可以适配不同尺寸的工件，大幅缩短工装换型的时间。设计时特意将所有安装孔的位置做了对称校验，部分孔位可以兼容正反两种安装方向，当需要将安装座固定在垂直壁面上时，只需要调换安装方向就可以使用，不需要重新设计孔位。转角处的外边缘做了C2的倒角处理，既避免了锐边划伤操作人员，也在装配时起到导向作用，方便部件快速对位。内部的中空腔体除了走管线之外，还可以容纳小型的气动接头、接线端子等元件，让整个工装的结构更加紧凑，不会因为零散元件外露导致整体布局杂乱。在刚性校核层面，该结构在承受150N的侧向载荷时，安装面的形变量小于0.01mm，能够满足轻载加工、检测工位的承载要求，不会因为切削力或者夹持反力导致基准偏移。
