弯管接头注塑成型模具结构设计

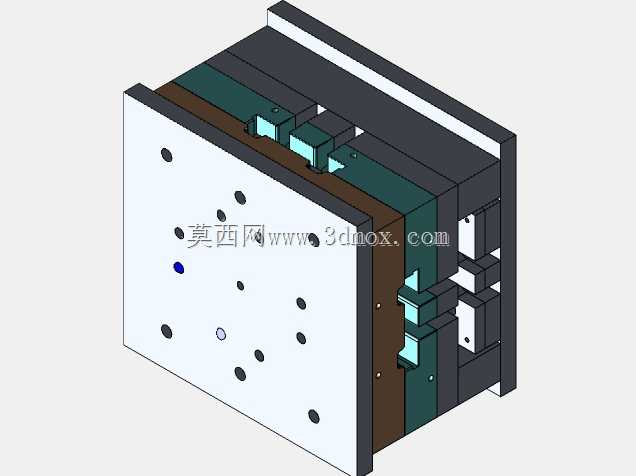

　　这套模具针对带侧向弯管结构的塑料接头类零件设计，核心解决弯管类塑件成型过程中侧向抽芯与型腔同轴度的匹配问题，日常应用场景覆盖给排水管路塑料配件、气动管路接头、小型流体输送连接件的批量注塑生产环节，适配卧式注塑机的安装规格，模架采用标准龙记模架改制，整体安装边界控制在350mm×300mm×280mm范围内，可直接适配160吨锁模力规格的常规注塑设备，无需额外改装设备固定板。

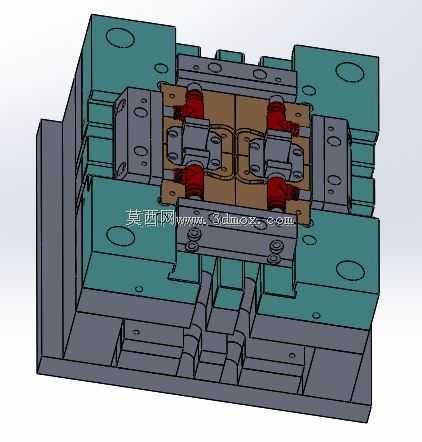

　　从结构功能来看，模具采用一模两腔对称布局，对应塑件的弯管侧向特征设置了两组对开式哈夫滑块抽芯机构，滑块与模架之间采用斜导柱驱动，斜导柱倾斜角度设置为18度，兼顾抽芯行程与开模动作的稳定性，抽芯行程预留12mm安全余量，避免开模过程中滑块与成型塑件发生剐蹭。型腔部分采用镶拼式结构，成型塑件内孔的芯轴采用SKD61材质淬火处理，表面抛光至Ra0.8粗糙度，减少塑料熔体填充时的流动阻力，同时降低脱模时的摩擦阻力，避免塑件内表面出现拉伤缺陷。浇注系统采用侧浇口进料，浇口位置设置在塑件的法兰安装端面，开模后浇口凝料可随塑件一同脱出，后续仅需简单修剪即可完成塑件初加工，减少后工序的人工处理成本。冷却回路采用环绕式布局，分别在定模型腔板、动模型芯以及哈夫滑块内部设置直径8mm的冷却水道，水道距离成型面的距离统一控制在12-15mm区间，保证成型过程中模温均匀分布在60-70摄氏度区间，避免塑件因冷却不均出现翘曲变形，尤其是弯管部位的圆度公差可控制在0.05mm以内，满足管路接头的密封装配要求。

　　设计过程中优先考虑了量产环节的维护便利性，所有成型镶件均采用独立定位销固定，出现局部磨损时可单独更换镶件，无需整体报废模架；导柱导套设置了独立的润滑油槽，连续生产过程中可定期加注润滑脂，减少开合模过程中的导向件磨损，延长模具整体使用寿命。顶出机构采用顶杆+推板组合顶出方式，顶杆布置在塑件的法兰端面以及流道凝料位置，推板对应塑件的直管段外圆设置，顶出过程中受力均匀，避免塑件顶出时出现变形、顶白缺陷。排气槽开设在哈夫滑块的合模分型面位置，排气槽深度控制在0.02mm，既可以顺畅排出型腔内的空气，避免塑件出现烧焦、缺料缺陷，又不会出现塑料熔体溢边的问题。

　　实际装配调试时，需要重点校验哈夫滑块与定模锁紧块的贴合精度，合模状态下锁紧块与滑块的贴合面需保证85%以上的接触面积，避免注塑过程中滑块受熔体压力后退导致塑件出现飞边；同时需要调整抽芯行程的限位装置，保证滑块抽芯到位后不会与顶出机构发生运动干涉，连续生产过程中需定期检查斜导柱与滑块的配合间隙，当间隙超过0.1mm时及时更换磨损的导向配件，保证成型精度的稳定性。这套模具的结构设计同样可适配PA、PP、ABS等多种常用热塑性塑料的成型需求，仅需根据材料收缩率调整型腔的尺寸补偿量即可快速转产，适配多品种小批量的管路接头类零件生产场景。
