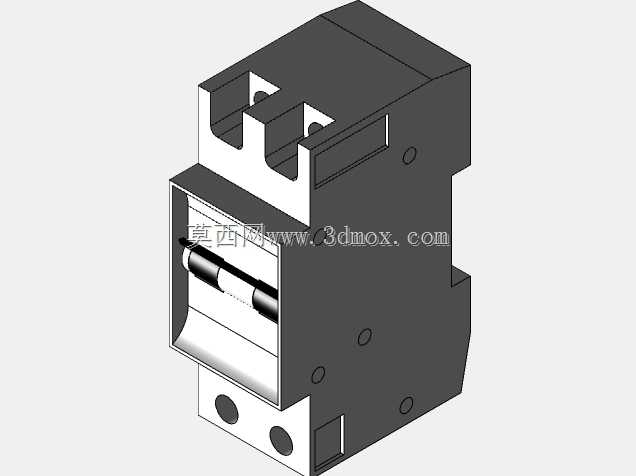

双极西门子5SX系列微型断路器结构模型

　　这款双极结构的微型断路器模型，还原了终端配电场景里常用的进线保护元件形态，日常在民用住宅入户箱、工业车间末端配电箱、商用楼宇照明配电回路里都能见到这类元件的身影，核心作用是在回路出现过载、短路故障时快速切断电路，避免线路过热起火、用电设备烧毁，同时也可作为回路日常通断操作的手动开关使用。从结构设计来看，模型完整还原了产品的模块化拼装逻辑，整体采用标准模数化外形设计，宽度对应终端配电的通用模数尺寸，可直接卡装在行业通用的35mm标准DIN导轨上，安装时无需额外打孔固定，依靠壳体底部的弹性卡扣即可完成快速装拆，多台断路器并排安装时也不会出现尺寸干涉，适配市面上绝大多数标准明装、暗装配电箱的安装空间。壳体部分采用上下分层的结构设计，

　　上部预留了进线端的接线端子空间，端子处带有防误插的隔弧结构，避免接线时导线误触相邻极的带电部位，下部对应出线端的接线位置，进出线端子均采用螺丝压紧式结构，可适配不同线径的铜芯导线，接线时的操作空间预留充足，普通螺丝刀即可完成端子紧固操作。操作手柄设置在壳体正面的居中位置，手柄的操作行程、扳动角度都和实际产品保持一致，手柄两侧的壳体上预留了状态标识的位置，可清晰指示触头的分合状态，避免运维人员误判回路通断情况。壳体侧面设置了拼装卡槽，可和同系列的漏电附件、辅助触头、报警触头进行拼接扩展，满足不同配电回路的功能扩展需求，拼接后整体外形平整，不会出现凸起错位的情况。灭弧室的位置在壳体内部对应手柄下方的区域，模型虽然做了外观简化，

　　但也保留了灭弧室对应的壳体格栅结构，还原了实际产品分断故障电流时的电弧导出、冷却熄灭的结构布局。进出线端的接线孔位置做了倒角导向设计，方便导线插入端子内部，即使是多股软线搪锡后也能顺利插入，不会出现线丝散丝卡在孔外的情况。壳体表面的加强筋结构也在模型中有所体现，这些筋条既可以提升塑料壳体的结构强度，避免安装紧固时壳体开裂，也能在多台产品并排安装时形成均匀的散热间隙，保证断路器长期带载运行时的热量可以顺利散出，避免温升过高影响产品使用寿命。从安装边界来看，产品的上下方向预留了足够的接线弯曲空间，安装后进出线导线的弯曲半径不会小于导线外径的规范要求，不会出现导线因弯折过度导致线芯断裂、绝缘层破损的问题；

　　左右方向的尺寸严格遵循模数化协调尺寸，和相邻的隔离开关、浪涌保护器、漏电保护器等终端配电元件拼装时，中心距保持统一，箱内汇流排可直接安装无需额外裁剪调整。在实际选型应用中，这类双极断路器可同时切断相线和中性线，相比单极断路器的断相不断零的结构，检修时的安全性更高，尤其适合民用插座回路、壁挂式空调回路、小型设备供电回路等需要同时断开两极的使用场景，模型还原的细节足够支撑配电盘的布局设计、安装干涉检查、运维培训演示等场景使用，结构工程师在做配电箱三维布局时，可以直接调用该模型核对箱内元件排布间距、走线空间、导轨长度匹配度，避免实际安装时出现元件装不下、接线空间不足、箱门无法闭合等问题。
