低功率CO2 OEM激光器三维结构设计

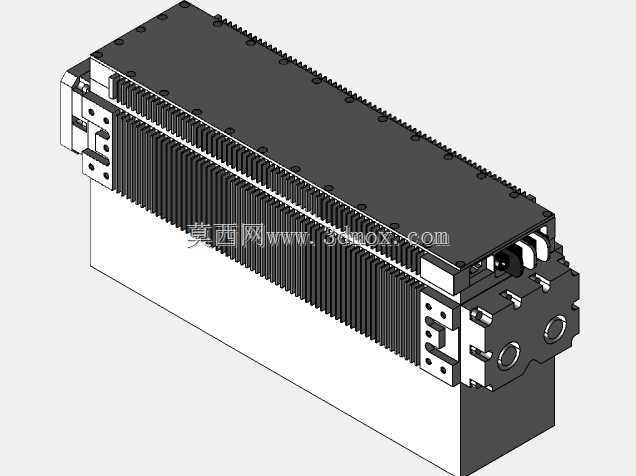

　　这款低功率CO2 OEM激光器的结构设计，核心围绕小功率激光加工场景的集成需求展开，常见于小型打标设备、桌面式雕刻机、非金属材料薄材切割工位，也可嵌入自动化生产线的在线打标单元，适配电子元器件表面标识、亚克力工艺品雕刻、纸质包装喷码、皮革面料裁切等对激光功率要求不高、但对设备体积与安装兼容性有严格限制的场景。从结构布局来看，整机采用长条形模块化排布，主体散热段占据了近七成的整机长度，外壳密布的平行散热鳍片采用一体化挤压成型结构，鳍片间距、高度经过热仿真校核，在自然对流工况下即可满足核心放电管的散热需求，无需额外加装强制风冷风扇，既降低了整机运行的振动源，也减少了集成设备的布线复杂度，适配对振动敏感的精密加工工位。

　　两端的安装端板采用对称式孔位设计，端板上预留的多组安装孔采用标准孔距排布，既可以通过侧面锁付固定在设备安装基板上，也可以通过端面的连接孔对接光路传导组件，安装边界预留了足够的操作空间，锁付螺丝时不会与周边散热鳍片产生干涉，适配不同集成厂商的安装习惯。整机的光路输出端设置了标准化的接口位，可直接对接常规的振镜系统、扩束镜组件，无需额外设计转接结构，输出端周边预留了防尘镜片的安装槽位，可快速更换保护镜片，避免加工过程中产生的粉尘飞溅污染核心光学镜片，降低日常维护的拆解难度。放电腔的密封结构采用多层密封圈压合设计，端板与腔体主体的连接面经过精密铣削加工，平面度控制在合理公差范围内，保证腔体内气体介质的密封性，

　　减少长期使用过程中的气体泄漏风险，延长设备的连续工作时长。整机的电气接口集中布置在输出端同侧，接口排布避开了散热风道的流通路径，接线后线缆不会遮挡散热鳍片的空气流通通道，同时接口采用防呆设计，避免集成接线时出现插反的问题。从设计思路上，这款激光器完全围绕OEM集成的需求做了适配，没有冗余的外置结构件，整机外形规整，没有突出的异形部件，方便集成厂商在设备内部做布局排布，既可以水平安装，也可以根据设备内部空间调整安装角度，安装固定孔位的承载力经过校核，在常规工业振动工况下不会出现松动移位的问题。散热结构的设计没有采用常见的外置散热风扇方案，一方面是为了压缩整机体积，另一方面是避免风扇运行带来的微小振动传导到光路中，影响精细打标、

　　雕刻的加工精度，对于0.1mm级别的精细加工场景，这种无风扇的散热设计能有效降低光路偏移的概率。两端的结构件除了安装固定功能外，还集成了光路校准的基准面，集成调试时可以直接以端板的加工面作为基准调整光路，无需额外制作校准工装，缩短设备组装的调试周期。腔体内部的放电管采用同轴式排布，与外部散热壳体之间设置了导热填充层，能将放电管工作时产生的热量快速传导到外部散热鳍片上，避免局部热量堆积造成功率衰减。整机的外壳边角都做了倒角处理，没有尖锐的毛刺结构，集成装配过程中不会划伤操作人员，也不会刮伤设备内部的连接线缆。在安装边界的设计上，整机的宽度、高度尺寸控制在紧凑范围内，可嵌入到小型桌面设备的内部空间，不需要占用过大的安装位置，对于空间受限的便携式加工设备、小型生产线旁的配套打标工位都有很好的适配性。结构件的材质选择兼顾了导热性能与结构强度，散热主体采用导热性能优异的铝合金材质，端板采用强度更高的铝合金牌号做硬质氧化处理，既保证整体结构的刚性，也能在长期使用过程中抵御工业环境中的潮气、粉尘侵蚀，降低结构锈蚀的概率。
