双工位伸缩式长行程直线导向输送组件

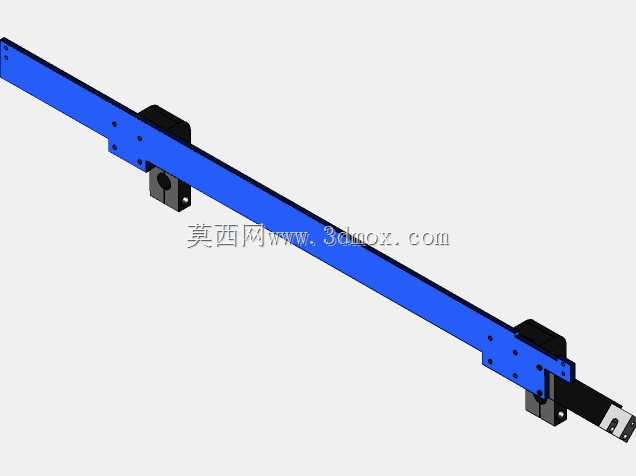

　　在包装生产线、仓储物料分拣、轻型工件跨工位转运的场景里，这类长行程伸缩导向组件的应用占比并不低，很多时候设备布局受限于厂房横向空间，固定长度的导轨无法满足跨距较大的工位取放需求，尤其是需要从料架内侧、设备腔体内部完成物料抽拉推送的工况，常规单段滑轨的行程往往受自身安装长度限制，无法在紧凑安装空间内实现足够的伸出距离，这也是这类双段嵌套伸缩结构被广泛应用的核心原因。从结构组成来看，该组件以长条形蓝色型材作为固定基准段，型材本体上预先加工了阵列分布的安装孔位，孔位间距按照通用安装模数设计，可直接通过螺栓固定在设备机架或者安装基准面上，不需要额外加工定制连接孔，能大幅降低现场安装的配做工作量。两段滑动模块分别嵌套在固定型材的两侧，

　　每段滑动模块都集成了对应的滑动副与限位结构，滑动模块上同样预留了工件安装接口，可直接连接载具、料盒托架或者取料拨叉，当组件动作时，两段滑动模块可沿着固定型材的导向方向同步或者依次伸出，总行程能够达到固定段自身长度的1.5倍以上，相比同安装长度的单段导轨，行程覆盖范围提升十分明显，刚好适配杂志、纸盒、薄型片状工件这类需要从料仓深处平稳抽出再转运到下一工位的作业需求。设计过程中首先要考虑的是导向精度与负载的平衡，固定段型材选用截面刚度较高的结构形式，避免长行程状态下型材自身出现下挠变形，滑动副的配合间隙控制在合理范围内，既要保证滑动过程无卡滞，也要控制伸出末端的偏摆量，防止载物过程中工件出现偏移掉落。滑动模块的端部设置了硬限位结构，

　　当滑动块运行到行程端点时，限位块会与固定段上的限位挡块接触，避免滑块脱出导轨，同时限位接触位置加装了缓冲垫，降低往复动作过程中的碰撞冲击，减少运行噪音的同时也能延长组件的使用寿命。安装边界方面，固定段的安装基面需要保证平面度公差在每米0.2mm以内，防止安装基面变形导致导轨扭曲，增加滑动阻力甚至出现卡滞；两侧滑动块的安装面需要与固定段导向方向保持平行，平行度公差控制在0.1mm每百毫米行程范围内，避免侧向负载长期作用导致滑动副异常磨损。组件的整体宽度控制在较窄的范围内，可直接安装在料架的侧方或者输送线的横梁下方，不会占用过多的设备上部操作空间，对于布局紧凑的轻型包装设备、报刊分拣线、档案存储取放机构来说，这种结构的适配性非常强。

　　实际使用过程中，这类导向组件不需要额外配置复杂的驱动单元，可根据产线的实际节拍需求，搭配同步带、气缸或者伺服电缸作为动力源，驱动滑动模块完成伸缩动作，当应用在纸盒、杂志类薄型物料的输送场景时，可在滑动模块上安装真空吸盘或者拨叉，直接将堆叠在料仓内的最外侧物料抽出，沿着导轨方向输送到包装工位或者分拣工位，整个动作过程平稳，伸出位置重复精度可满足常规轻型物料的输送定位要求。相比传统的皮带输送线，这种伸缩导向组件的结构更紧凑，安装维护更简单，不需要搭建较长的输送架体，尤其适合工位间距固定但需要伸入料仓内部取料的工况，在小型自动化包装设备、智能仓储的轻型料盒取放机构、办公类纸质物料处理设备中都能见到同类结构的应用。结构设计上还充分考虑了维护便利性，滑动副的润滑注油孔设置在滑动模块的外侧，日常维护时不需要拆解组件即可完成润滑保养，固定段与滑动模块的连接没有采用特殊定制的异型紧固件，全部采用通用标准螺栓，后期更换易损件时不需要采购特殊配件，能有效降低设备的后期维护成本。针对不同的负载需求，还可以通过调整固定型材的壁厚、滑动副的接触长度来适配不同的工件重量，当前展示的结构主要针对10kg以内的轻型物料输送场景，如果需要承载更重的工件，只需要对应加大型材截面尺寸，升级滑动副的承载能力即可，整体结构的模块化程度较高，衍生适配的成本相对较低。
