杯口修剪封口一体化包装设备结构

　　在杯装饮品、预制杯装食品的量产包装环节，杯口修剪与封口工序的衔接效率直接决定整线产能，传统单工位封口设备往往需要额外配置人工切边工位，不仅容易出现杯口封膜褶皱、余边残留不齐的问题，人工操作的一致性偏差也会带来密封不良的漏液风险，这套修剪杯封口结构正是针对这类量产痛点完成的整机结构设计。从实际产线适配角度看，该结构可直接对接前端灌装工位的出料输送线，无需额外搭建过渡转接机架，安装时仅需匹配输送线的托杯座中心距即可完成对接，整机横向安装边界控制在1.2米范围内，纵向占地深度不超过0.8米，对于现有中小产能包装线的升级改造十分友好，不需要大规模调整原有车间的设备布局。设备核心功能整合了杯口余膜修剪与热压封口两个动作单元，

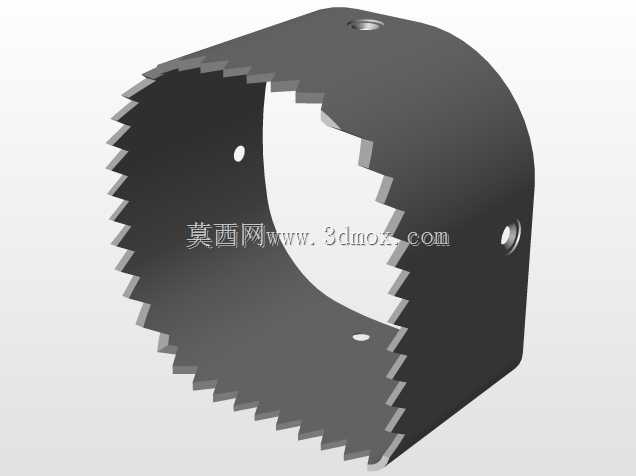

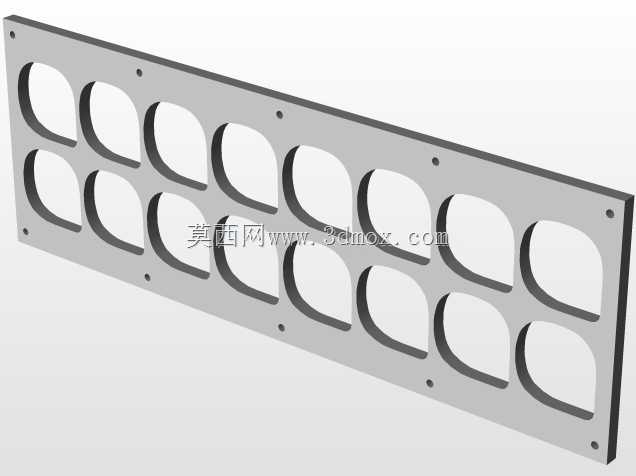

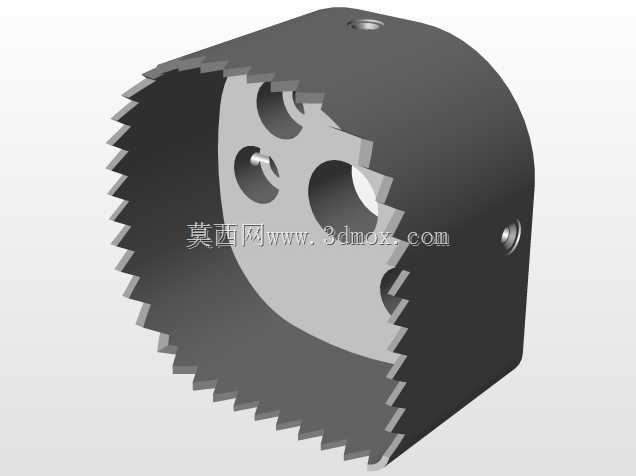

　　采用转盘式多工位布局，每个工位对应独立的托杯定位座，托杯座内设置弹性缓冲胶垫，当杯体随转盘转动到封口工位时，热封压头垂直下行，压合面设置一圈环形加热丝，加热温度可根据封膜材质（PP、PE、复合铝箔等）调整适配范围，压合保压时间通过凸轮行程控制，保证封膜与杯口贴合紧密无气泡。完成封口后的杯体随转盘转动到修剪工位，旋转切刀沿杯口轮廓做圆周进给运动，切刀刀口与杯口边缘的贴合间隙控制在0.1mm以内，可一次性切除热封后溢出的余膜，修剪后的杯口边缘光滑无毛刺，不需要后续人工修边处理。设计过程中重点考虑了不同规格杯型的适配性，托杯座采用快拆式结构，更换不同口径的杯体时仅需更换对应尺寸的定位套，调整时间不超过10分钟，

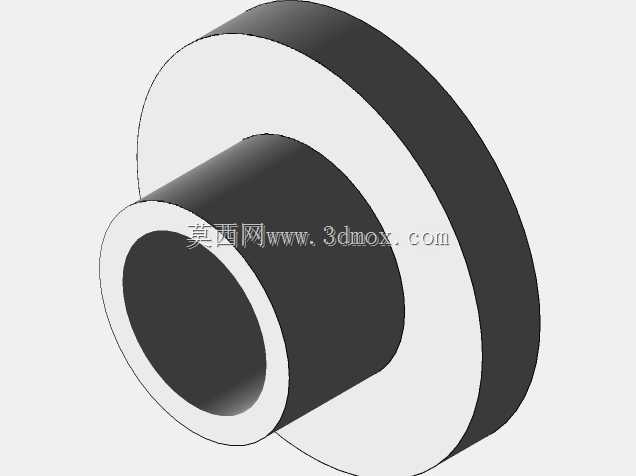

　　热封压头与切刀组件也设置了高度调节导轨，可适配高度在80mm-180mm范围内的常规杯型，覆盖市面上绝大多数杯装饮品、果冻、预制甜品的包装尺寸需求。传动部分采用凸轮分割器驱动转盘转动，工位切换的停顿精度控制在±0.05mm，保证热封、修剪工位的对位准确率，避免出现压偏、切偏的废品。设备的动作逻辑通过机械凸轮联动实现，不需要复杂的电控程序即可完成封口、修剪的动作时序配合，对于车间维护人员的技术门槛更低，日常维护仅需定期给切刀、凸轮传动副加注润滑脂，检查加热丝的损耗情况即可。从实际应用场景看，该结构既可以作为独立单机搭配人工放杯、取杯使用，适配小型作坊式生产的产能需求，也可以多台拼接接入全自动化包装流水线，配合自动上杯、灌装、喷码、

　　装箱工位实现全流程无人化生产，单工位稳定运行时的产能可达每小时1200-1500杯，相比传统人工修边的封口设备产能提升40%以上，废品率可控制在0.2%以内。结构设计时还考虑了食品生产场景的卫生要求，与杯体、封膜接触的部件均采用304不锈钢材质，切刀部位设置可拆卸的接料槽，修剪下来的余膜会直接落入接料槽内，定期清理即可避免碎屑混入产品，设备外表面无卫生死角，可直接用高压水枪冲洗清洁，符合食品加工设备的卫生规范。安装时需要注意设备底部的水平调节，四个支撑脚需调整到同一水平面，避免转盘转动时出现工位偏移，热封压头的下行行程需要根据杯体高度做对应调整，保证压合时的压力均匀，避免压力过大导致杯口变形，或是压力过小导致密封不严。
