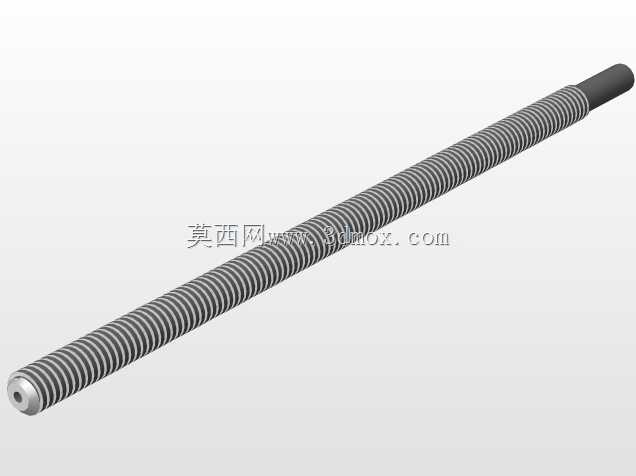

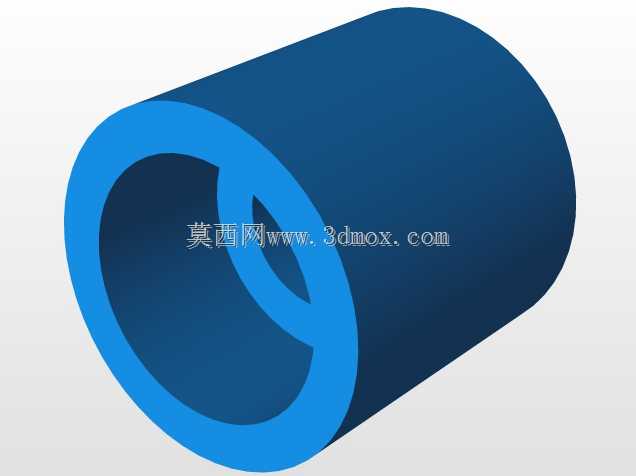

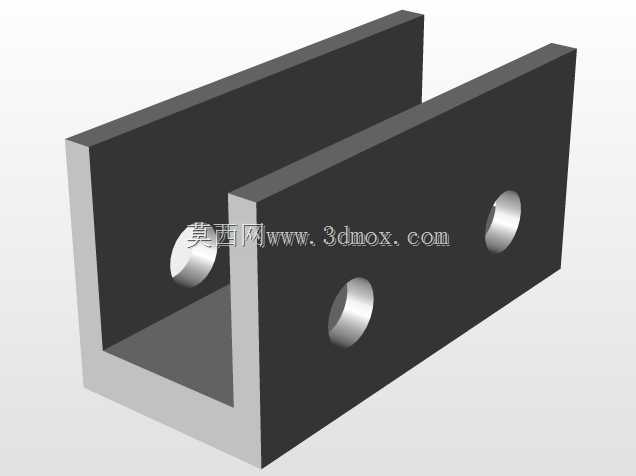

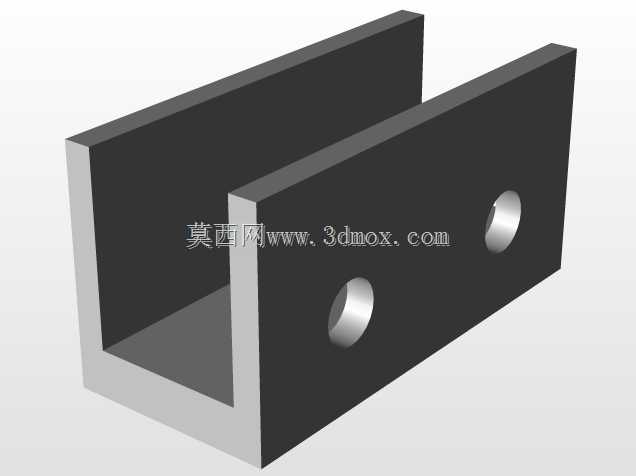

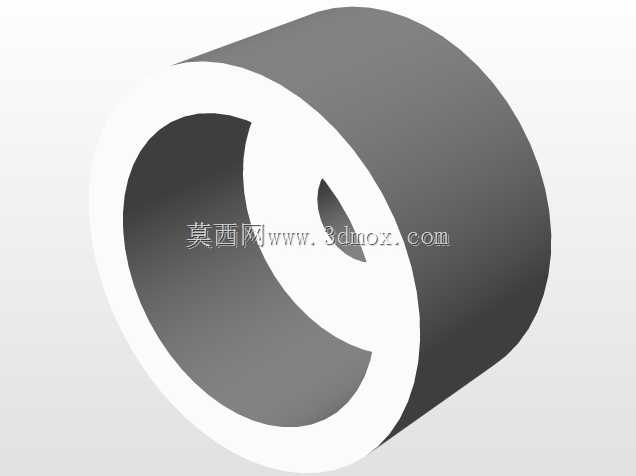

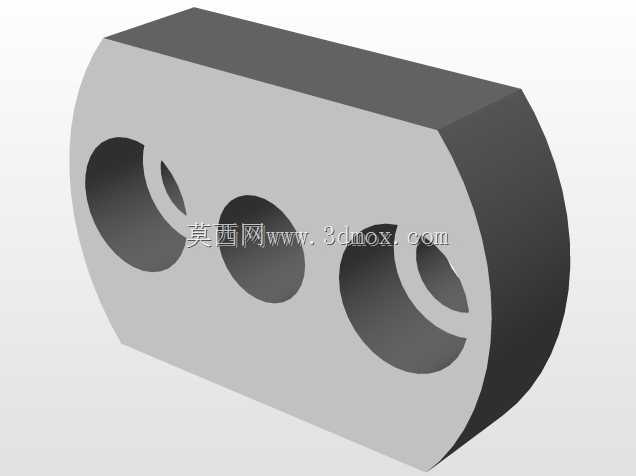

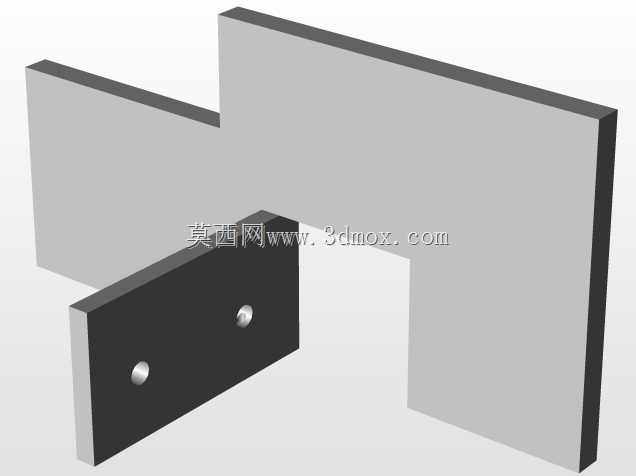

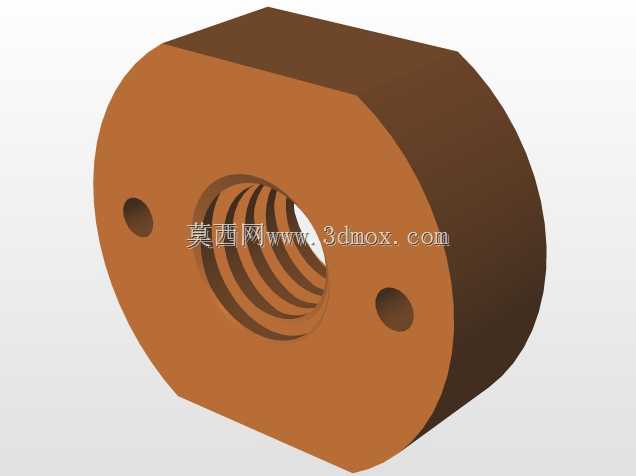

汽车外壳成型机结构三维设计

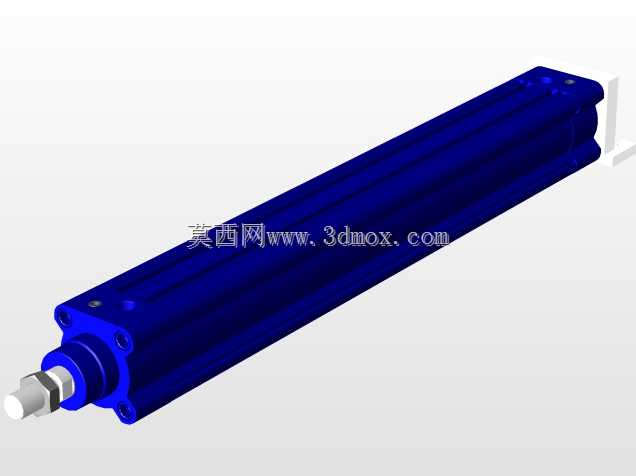

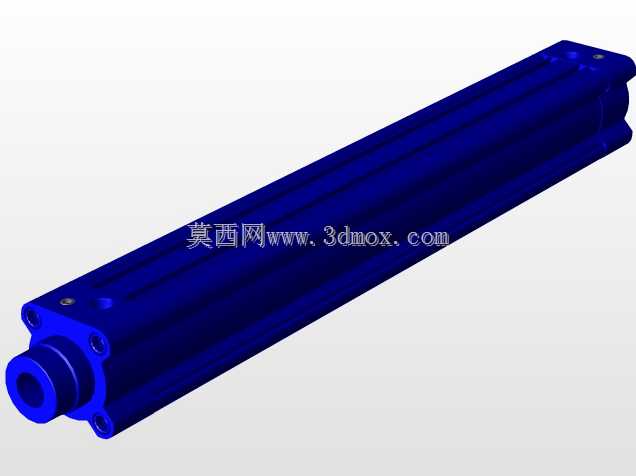

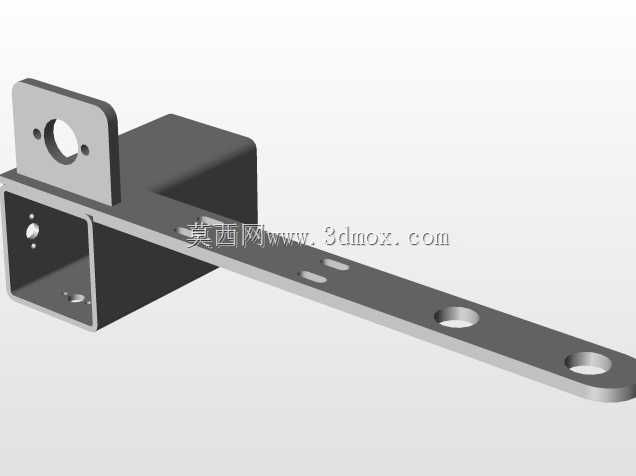

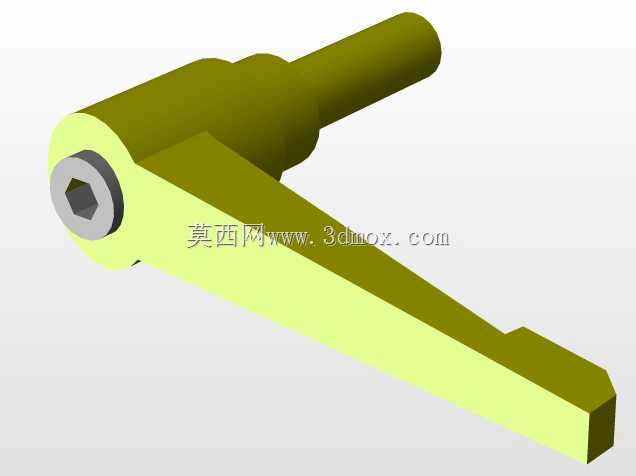

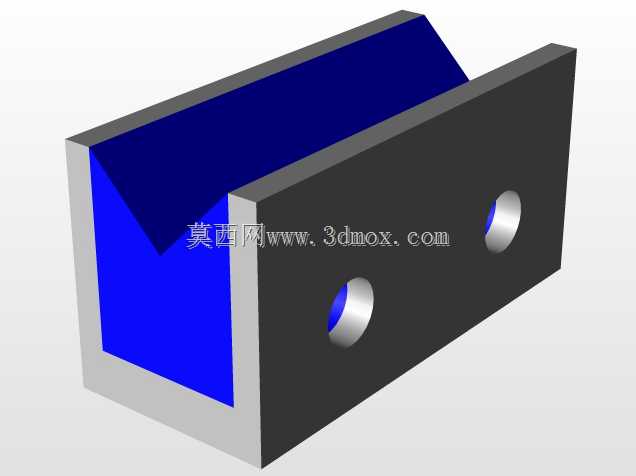

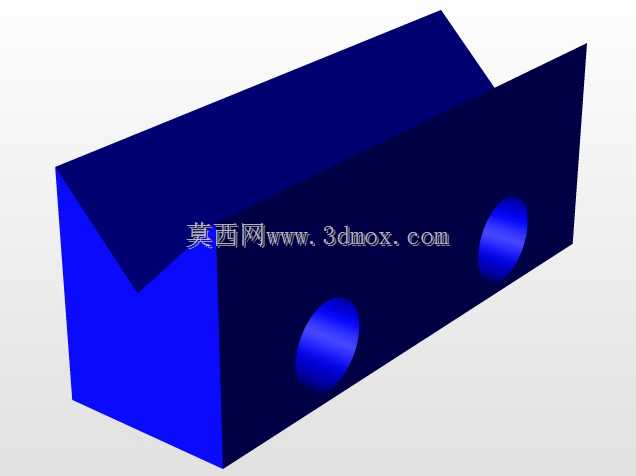

　　在汽车整车制造的四大工艺环节中，冲压成型是白车身制造的首道核心工序，汽车外壳成型机作为承担车身覆盖件冲压成型的核心设备，其结构设计合理性直接决定了外覆盖件的成型精度、生产节拍与成品合格率。不同于通用冲压设备，该成型机针对汽车外覆盖件大尺寸、薄板材、复杂曲面的成型特点做了专属结构优化，可适配引擎盖、车门板、侧围、翼子板等多种车身外覆盖件的冷冲压成型作业，在乘用车、商用车的白车身焊装前序冲压生产线中承担核心成型工位的加工任务。

　　从设备实际用途来看，该成型机主要完成汽车外壳钣金件的拉延、切边、冲孔、整形多工序连续作业，通过上模与下模的精准合模施压，将0.6-1.2mm厚度的冷轧汽车钢板一次压制成型为符合车身曲面精度要求的外壳部件，成型后的部件曲面轮廓度公差可控制在±0.5mm以内，满足后续焊装工位的拼接精度要求，避免因成型尺寸偏差导致的焊装间隙不均、密封不良等质量问题。设备的作业台面做了加宽加长设计，可适配最大尺寸达2200mm×1800mm的覆盖件成型需求，满足常规A级乘用车侧围、引擎盖等大尺寸部件的单工位成型要求，无需分块压制后拼接，有效提升了外壳部件的整体结构强度与表面平整度。

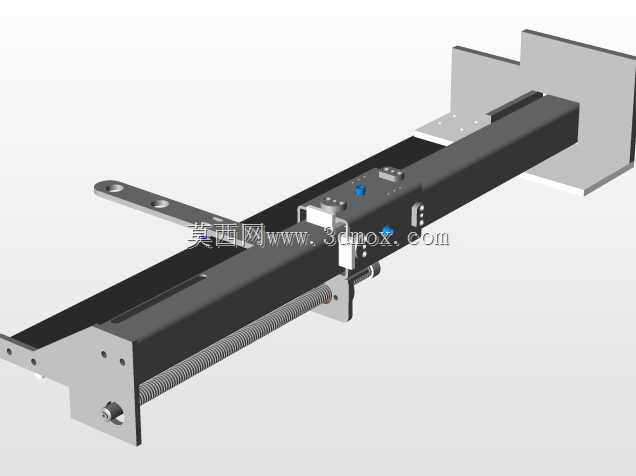

　　在产品功能特性设计上，该成型机采用了闭式整体焊接机架结构，机架经过振动时效处理消除焊接内应力，长期满负荷作业下机架形变量控制在0.2mm/m以内，保证大吨位冲压作业时的结构刚性。滑块导向采用八面直角导轨结构，导向间隙可通过调节镶条进行精准调整，滑块运行过程中的平行度公差可达0.1mm/1000mm，避免合模过程中出现偏载导致的模具拉伤、工件局部成型不足等问题。设备的传动系统采用曲柄连杆机构驱动，搭配气动摩擦离合器与制动器，可实现滑块行程的精准控制，公称力行程可达13mm，满足汽车覆盖件拉延工序的成型力行程要求，避免拉延过程中因压力不足导致的板材起皱、开裂缺陷。液压过载保护装置作为标配功能，当成型载荷超过额定压力10%时可瞬间泄压，保护模具与设备核心结构不受损坏，同时配套的光电保护装置可覆盖作业台面的操作区域，在滑块下行过程中一旦检测到异物进入作业区可立即触发急停，保障现场操作人员的作业安全。

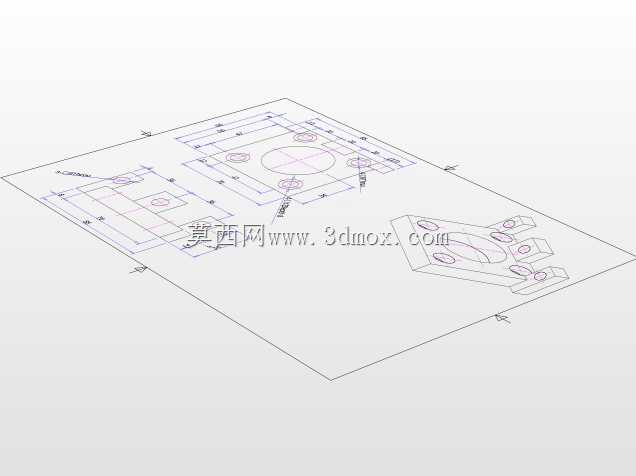

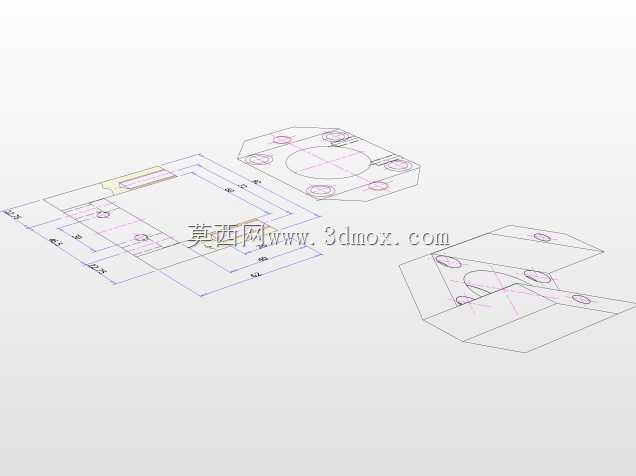

　　从设计思路层面来看，该成型机的整体结构围绕汽车外覆盖件的成型工艺特点展开，首先确定了大台面、大行程、高刚性的整体设计方向，区别于小型五金件冲压设备的紧凑结构设计，优先保证大尺寸覆盖件成型时的结构稳定性与压力输出均匀性。在机架结构设计阶段，通过有限元分析对机架的受力薄弱点进行了结构加强，在滑块与工作台的连接位置、曲轴支撑座位置增加了加强筋结构，降低满负荷作业下的结构形变。模具安装空间做了适配化设计，滑块底面与工作台面的T型槽间距符合汽车覆盖件模具的通用安装尺寸标准，可直接适配市面上多数标准汽车覆盖件冲压模具的安装需求，无需额外制作过渡安装板，缩短模具换型调试的时间。同时设备预留了自动化输送接口，可搭配拆垛机、送料机械手、取件机械手组成自动化冲压生产线，实现从板材上料、成型到工件输出的全流程无人化作业，适配年产10-20万台整车的冲压生产线节拍要求。

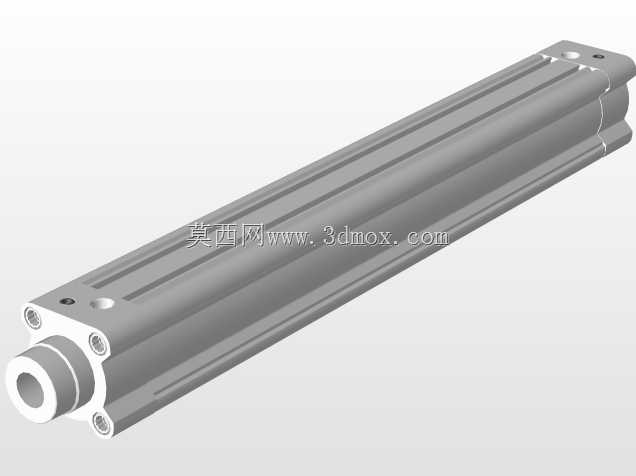

　　在外形尺寸与安装边界方面，该成型机的整体外形尺寸控制在4200mm（左右宽度）×3200mm（前后深度）×5800mm（地面以上高度），设备基础采用混凝土预埋结构，地面以下的基础深度要求不小于1800mm，基础承载能力需满足每平方米不小于25t的载荷要求，避免设备运行过程中出现基础沉降影响成型精度。设备安装时需保证工作台面的水平度公差不大于0.1mm/1000mm，与前后工序的输送设备对接时，送料高度需匹配生产线的统一输送高度，常规设置为距离地面1200mm，可根据实际生产线布局做±100mm范围内的调整。设备的两侧预留不小于1500mm的维护操作空间，方便日常对离合器、制动器、润滑系统的检修维护，顶部预留不小于2000mm的吊装空间，满足模具更换、核心部件吊装的作业需求。设备的气动系统接口设置在机身左侧后方，进气压力要求为0.5-0.7MPa，润滑系统采用自动集中润滑设计，可定时定量对各导轨、曲轴支撑点、连杆连接点加注润滑脂，降低日常维护的工作量，保证设备长期连续运行的稳定性。
