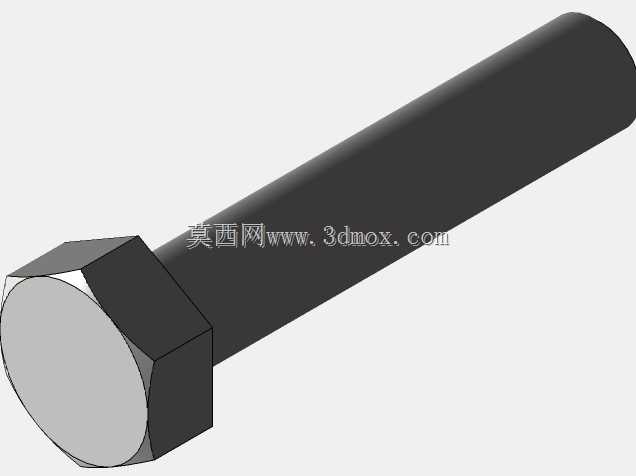

外六角全螺纹螺栓切割加工结构设计

　　在各类机械装配、钢结构搭建、设备运维场景中，外六角螺栓是应用覆盖范围最广的可拆卸紧固连接件，本次呈现的切割加工后螺栓结构，针对常规标准螺栓无法适配特殊安装空间的工况做了针对性结构处理，完全贴合现场装配的实际需求。从实际应用场景来看，这类经过切割处理的螺栓，多用于设备改造、非标工装搭建、狭小空间紧固作业中——很多现场装配环节会遇到标准螺栓长度过长，安装后螺杆尾部突出过多干涉周边运动部件，或是螺纹段长度无法匹配叠层连接件总厚度的问题，直接采购非标准长度螺栓往往起订量高、交付周期长，无法适配现场快速改修的需求，因此对标准成品螺栓做定长切割加工，是车间装配、设备维保环节非常常见的二次加工操作。从产品功能特性来看，

　　该结构保留了标准外六角螺栓的核心受力特征：六角头部的对边尺寸完全符合国标紧固件的扳拧空间要求，适配普通开口扳手、套筒、梅花扳手的常规拧紧作业，头部与杆部的过渡圆角做了保留，避免应力集中导致的螺栓头部断裂失效；切割后的螺杆端面做了倒角处理，去除切割产生的飞边、毛刺，一方面避免安装时割伤操作人员，另一方面也能让螺杆顺利穿入安装孔，不会因为端面的毛边刮伤安装孔内壁，破坏连接件的表面防腐层。从设计思路层面，这类切割加工的螺栓结构设计，首先要核算连接件的总夹紧厚度，预留出螺母拧紧所需的螺纹啮合长度，通常螺纹啮合长度不小于螺栓公称直径的0.8倍，才能保证拧紧后螺纹副的连接强度足够，不会在受载时出现滑牙失效；

　　切割位置的选择要避开螺纹收尾的退刀槽区域，因为退刀槽位置的杆部直径更小，是螺栓受力的薄弱环节，如果切割面落在退刀槽位置，会大幅降低螺栓的抗拉、抗剪承载能力，容易在设备运行受振动载荷时出现断裂。外形尺寸与安装边界方面，该螺栓的六角头部厚度、对边尺寸完全沿用对应公称直径标准螺栓的参数，不需要针对头部重新定制配套的扳拧工具，降低现场作业的工具适配成本；切割后的螺杆总长度根据实际安装空间做了精准控制，安装后螺杆尾部突出螺母的长度控制在2-3个螺距，既保证螺纹啮合足够充分，又不会因为尾部过长和周边的管线、运动部件产生干涉，适配安装孔的直径公差按照标准螺栓的杆部公差设计，穿装时的间隙控制在0.2-0.5mm之间，既保证穿装顺畅，又不会因为间隙过大导致连接件定位偏移。在实际加工建模过程中，需要还原切割加工的工艺特征：切割面的平面度控制在0.1mm以内，避免因为端面倾斜导致螺母拧紧时贴合不均匀，产生附加的弯曲应力；切割后的螺纹牙型在切口位置会有不完整牙，这部分不完整牙的长度控制在1个螺距以内，不会影响螺母的正常旋入，同时在建模时还原了切口位置的微小倒角，去除切割产生的锐边，符合机械装配的安全规范。这类经过切割处理的螺栓，和标准长螺栓相比，不需要在安装后额外切除多余的螺杆部分，避免现场切割产生的铁屑掉入设备内部造成零部件磨损，也省去了现场切割后打磨端面的工序，能有效提升现场装配的作业效率，尤其适合在食品加工设备、

　　精密自动化生产线这类对铁屑残留管控严格的场景中使用，从源头上避免现场切割作业带来的异物残留风险。在受力性能层面，切割后的螺栓只要保证切割位置避开杆部的应力集中区域，其抗拉强度、抗剪强度和同长度的标准螺栓完全一致，因为螺栓的受力失效多发生在螺纹啮合区域、头部过渡位置，只要这两个核心受力区域的结构没有被破坏，定长切割不会影响螺栓的额定承载能力，完全可以满足常规静载荷、低振动工况下的紧固需求。建模过程中也还原了螺纹的完整牙型特征，六角头部的棱角做了微小的倒钝处理，符合实际冷镦加工螺栓的外观特征，没有过度尖锐的棱角，和车间实际使用的二次加工螺栓外观、结构完全一致，可直接用于装配模拟、干涉检查、工装设计的三维装配场景中，帮助设计人员提前验证螺栓安装后的空间边界，避免实际装配时出现长度不匹配、干涉周边部件的问题。
