三位插孔带线移动式电源排插结构设计

　　在车间临时调试工位、小型设备集群供电、桌面多仪器接驳这类场景里，经常会遇到墙面固定插座数量不足、设备电源线长度不够的问题，这类场景对供电转接部件的要求并不复杂，但细节处的设计合理性直接影响使用体验与供电安全。这款三位插孔的带线排插，就是针对这类分散式多设备供电需求做的结构设计，整体采用长条形圆角壳体，壳体边缘做了R3左右的圆弧过渡，既避免尖锐边角磕碰划伤，也能在注塑生产时减少应力集中，降低壳体成型后翘曲变形的概率。

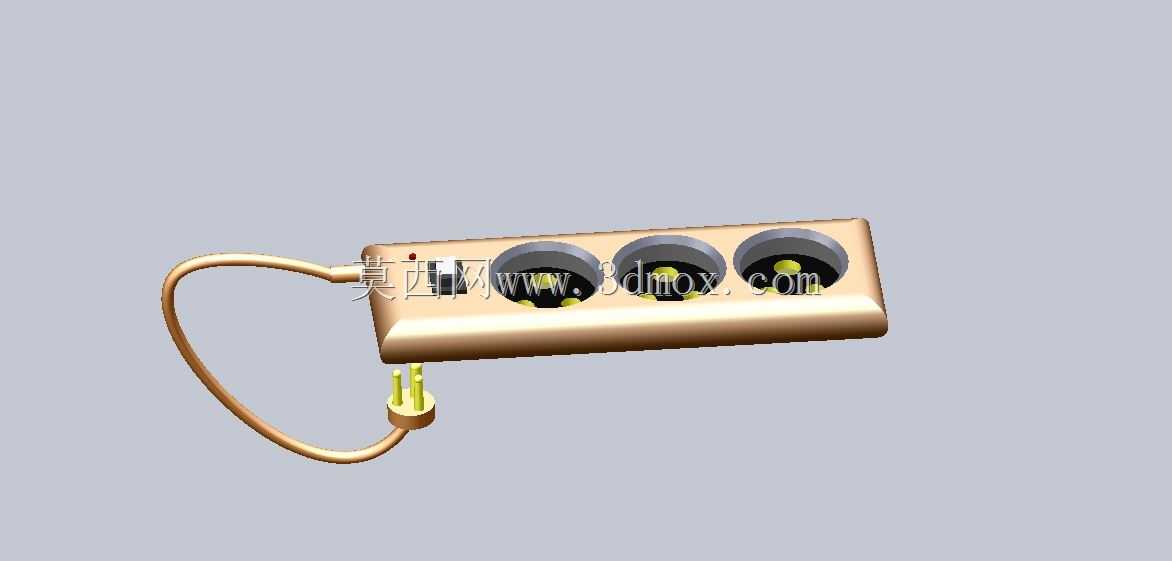

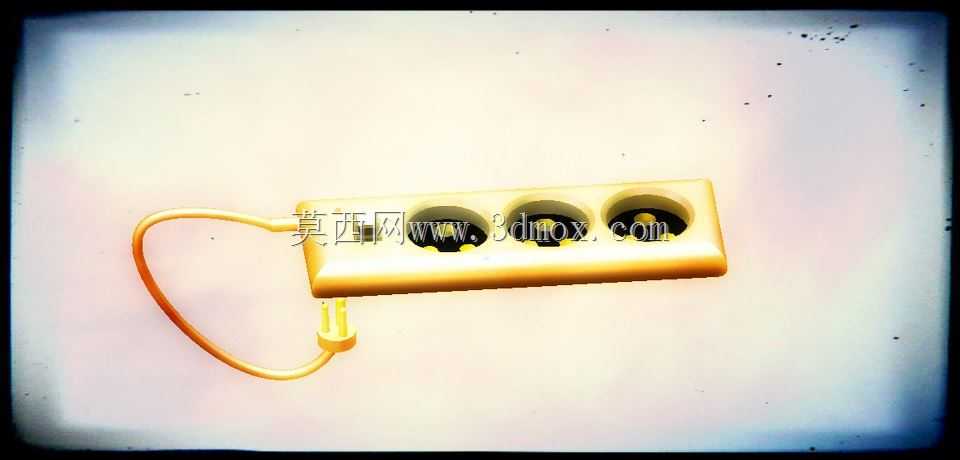

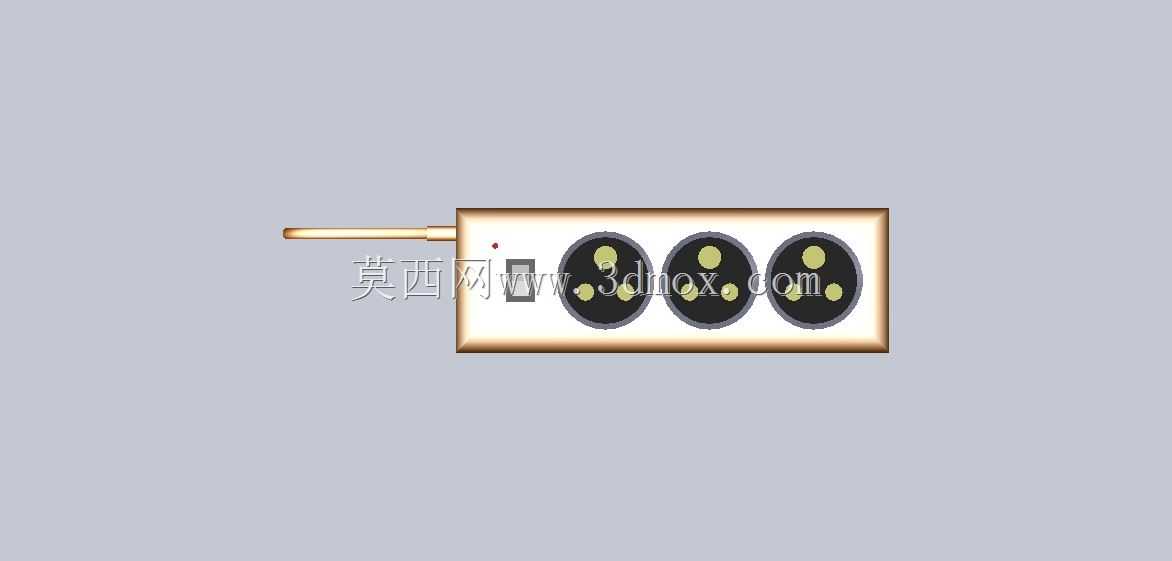

　　从功能布局来看，三个插孔沿壳体长度方向等距排布，相邻插孔的中心间距留足了42mm的空间，这个尺寸是经过实际使用验证的——常规的电源适配器、设备电源插头插入后，不会出现相邻插头互相干涉挤占位置的情况，能保证三个插孔同时满负载使用，不会出现“插了一个大适配器就占了两个位置”的尴尬问题。壳体靠近进线端的位置设置了船型电源开关与通电指示灯，开关采用内嵌式安装，按键面略低于壳体表面0.8mm，能避免日常挪动、堆放物品时误触开关导致设备意外断电；指示灯采用透光PC材质做导光柱，光线柔和不刺眼，操作人员站在工位旁就能快速判断排插是否处于通电状态，不用反复插拔插头确认。

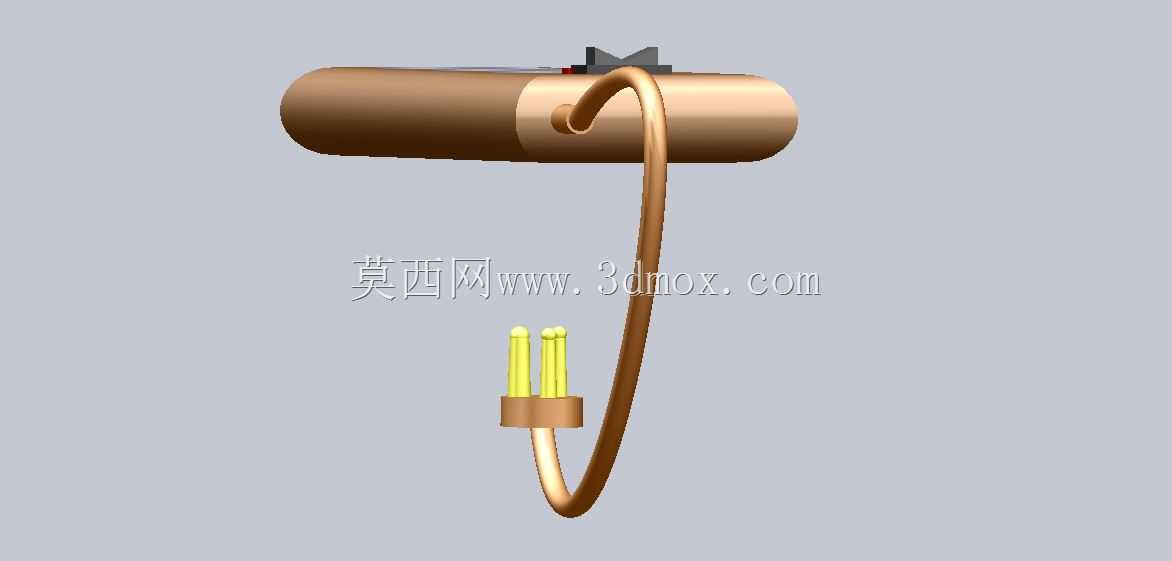

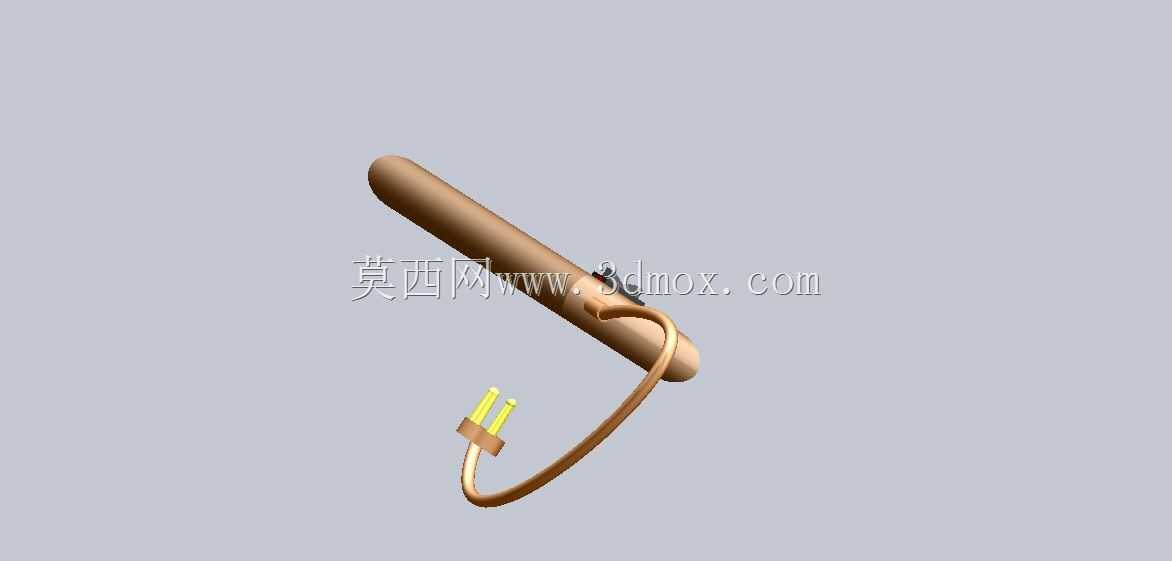

　　电源线与壳体的连接位置做了防弯折护套设计，护套采用软质PVC材质，长度35mm，从壳体出线位置开始做渐变锥度过渡，能分散电源线反复弯折时的应力集中点，避免日常拖拽、挪动排插时线芯在根部断裂，这个细节在经常需要挪动排插的临时作业场景里尤为重要，很多低价排插就是因为没有做防弯折结构，使用两三个月就会出现根部线皮破损、线芯外露的安全隐患。插头部分采用国标三极插销结构，插销厚度1.5mm，插拔力控制在30N-50N区间，既不会因为太松导致接触不良打火，也不会因为太紧导致插拔费力，插销根部做了绝缘护套包裹，能避免插头插入插座时外露金属部分误触引发触电风险。

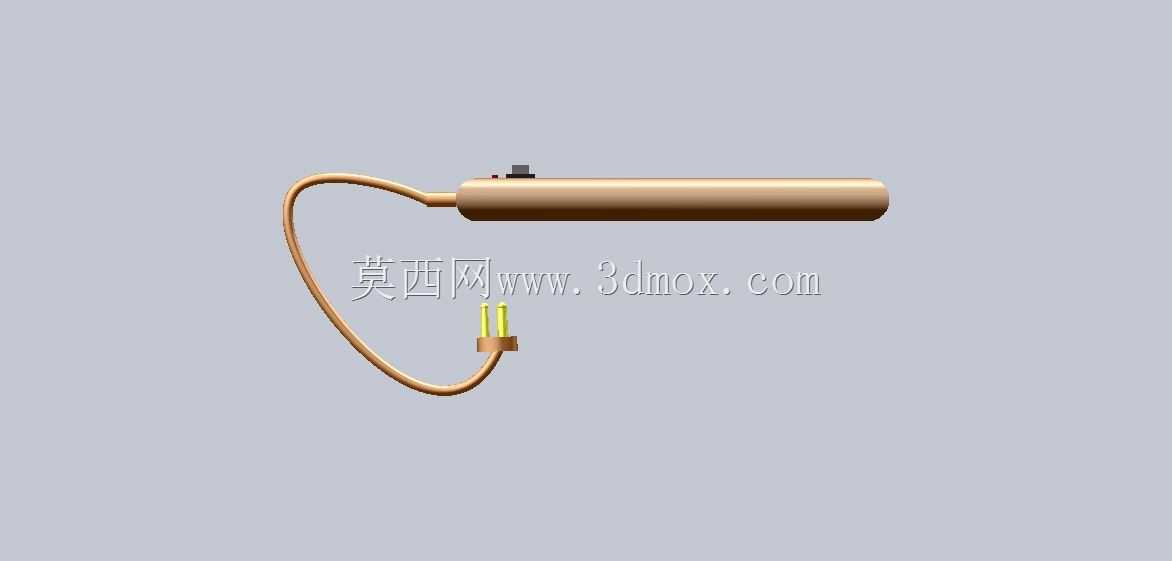

　　壳体内部的铜件采用一体化冲压成型结构，没有多余的焊接接点，能降低接触电阻，减少长时间通电时的发热问题，铜件厚度选0.6mm的锡磷青铜材质，弹性好、抗疲劳性强，反复插拔5000次以上仍能保持足够的夹持力，不会出现插脚松动接触不良的问题。壳体的安装边界方面，整体长度185mm、宽度58mm、高度32mm，底部设置了四个直径8mm的防滑橡胶脚垫，放置在工作台面时不会轻易滑动，也能在壳体与台面之间留出2mm的散热间隙，避免底部积热；如果需要固定安装在墙面或者设备机架侧面，壳体背面预留了两个挂孔，孔距120mm，可以直接用自攻螺丝固定，不需要额外加装固定支架，适配临时固定与长期固定两种使用需求。

　　从实际使用场景的适配性来看，这款排插的额定负载设计为2500W，能同时满足三个总功率不超过额定值的小型设备供电需求，比如车间里的手持电动工具、桌面的检测仪器、办公区域的电脑与外设等，不需要额外布置多条拖线板，能减少工位区域的线缆杂乱问题。设计时也考虑了日常清洁的需求，壳体表面采用细磨砂纹理，不容易沾附指纹与灰尘，插孔位置设置了安全保护门，单孔插入时需要75N以上的力才能推开，能避免细小金属物件误插入引发的触电风险，适合人员流动较大的公共作业区域使用。

　　在结构建模的过程中，所有配合尺寸都留足了合理的公差，壳体上下盖的配合采用卡扣加螺丝的双重固定方式，卡扣沿壳体周边均匀排布，装配时先通过卡扣定位，再打两颗螺丝锁紧，既提升了装配效率，也能保证壳体结合面的缝隙均匀，不会出现翘边、缝隙过大的问题。电源线的内接部分采用锁线结构固定，在壳体内部设置了压线码，装配时将电源线外皮层压在压线码下方，即使外部拖拽电源线，拉力也会作用在外皮层上，不会拉扯到内部的接线端子，避免接线松脱引发的断路、短路问题。
