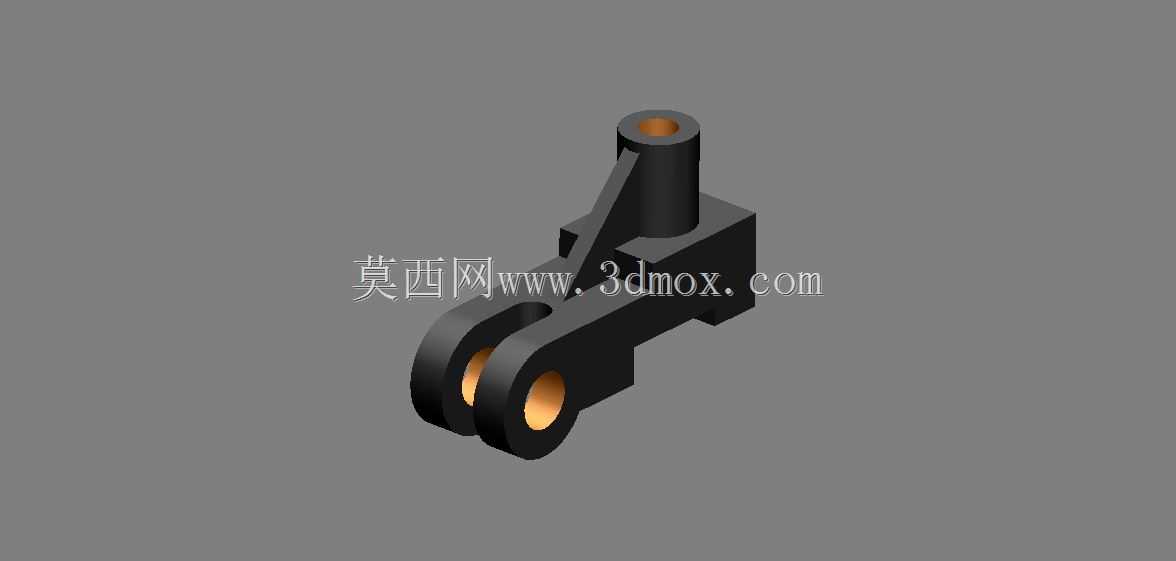

机械传动用轴对齐支撑支架结构

　　在轻工输送设备、小型自动化装配线以及非标工装夹具的传动链路里，这类轴支撑支架是很常见的衔接零件，很多刚入行的结构设计人员容易忽略这类小零件的安装边界校核，往往等到现场装配时才发现铰接端的开口间隙和配套销轴的公差不匹配，或是竖直安装柱的同轴度偏差导致轴件转动卡滞。从实际使用场景来看，这类支架主要承担两个核心作用，一是为穿设的转动轴提供径向支撑，避免长轴在传动过程中出现挠曲变形，二是通过下端的叉形铰接结构，和联动杆件完成铰接配合，把旋转运动转化为设定角度的摆臂动作，常见于小型包装设备的送料摆臂机构、工装夹具的压紧联动结构，还有部分小型农机的操纵连杆传动部位。

　　从结构设计的逻辑来看，这个零件的设计完全围绕功能需求展开，上端的圆柱安装孔是和固定轴位配合的部位，孔壁预留的衬套安装位可以在后期维护时直接更换耐磨铜衬套，不用整体替换支架，能降低设备的运维成本，孔的深度是根据配套轴的径向受力大小计算的，要保证支撑面的接触长度足够，避免轴件在交变载荷下出现应力集中。下端的叉形铰接结构做了等宽开口设计，两个铰接孔保持严格同轴，开口的宽度刚好容纳配套联动杆的端部厚度，装配时不会出现侧向窜动，叉臂的厚度是根据铰接部位的剪切力核算的，能承受常规工况下的往复摆动力矩，不会出现臂部断裂的问题。底座部位的安装面做了铣平处理，预留的两个安装槽位可以适配不同孔距的安装基面，安装时能微调支架的固定位置，补偿加工时带来的基面位置误差，不用额外做扩孔处理。

　　做这类零件的三维建模时，首先要确定两个核心孔位的空间位置关系，上端支撑孔的轴线和下端铰接孔的轴线要保持设定的垂直距离与空间角度，这个尺寸是整个机构运动轨迹的核心基准，一旦偏差超过0.1mm，整个联动机构的运动行程就会出现偏移。建模过程中要注意各个转角处的圆角处理，尤其是叉臂和主体连接的部位，不能做成直角结构，不然热处理或者受力时会在转角处出现应力集中，长期往复受力容易产生裂纹，圆角半径一般取壁厚的0.3倍左右，既能保证应力分散，也不会影响相邻零件的装配空间。安装孔的倒角要做1×45度的引导结构，方便装配时销轴和固定螺栓的导入，避免安装时刮伤零件表面的防锈层。

　　从安装边界来看，这个支架的整体外轮廓要和周边的运动部件保留至少2mm的安全间隙，尤其是叉形结构摆动的范围内，不能有其他固定结构干涉，不然摆臂动作到极限位置时会出现卡滞。上端支撑孔的配合公差一般选H7，和配套的衬套采用过渡配合，保证衬套安装后不会出现转动窜动，下端铰接孔的配合公差选H8，和铰接销轴采用间隙配合，保证摆动时的转动灵活性，同时不会有过大的旷量。零件的材质一般选用45号钢，表面做发黑处理提升防锈能力，受力较大的工况下也可以选用铸钢材质，提升整体的结构强度，部分轻量化要求的场景也可以用铝合金加工，但要相应增加铰接部位的壁厚，弥补材质强度的不足。

　　很多设计人员在选用这类支架时，容易只关注静态的尺寸匹配，忽略动态运动过程中的干涉检查，比如支架上端的圆柱部位，在轴件安装锁紧螺母后，螺母的外轮廓会不会和支架本体产生摩擦，还有下端叉臂摆动时，会不会和底座安装面的螺栓头产生刮碰，这些细节在三维建模阶段就要通过运动仿真逐一排查，避免到现场装配时才需要切割打磨修改零件。另外，支架的壁厚设计要均匀，避免热加工时出现变形，主体部位的壁厚和叉臂的壁厚差值不能超过2mm，不然淬火处理时容易因为冷却速度不一致产生变形，导致孔位的同轴度超差。
