六臂伞式折叠支撑传动结构设计

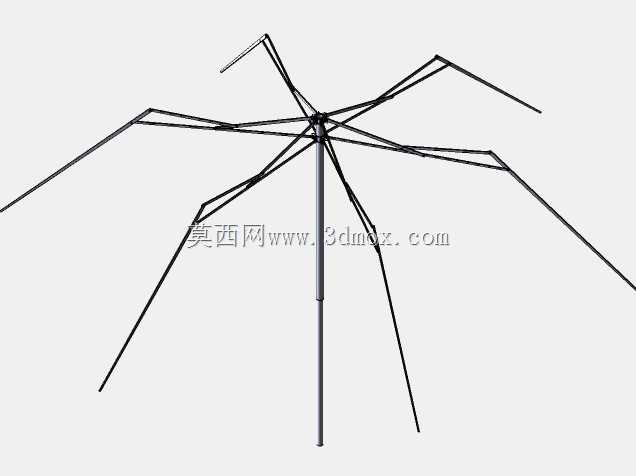

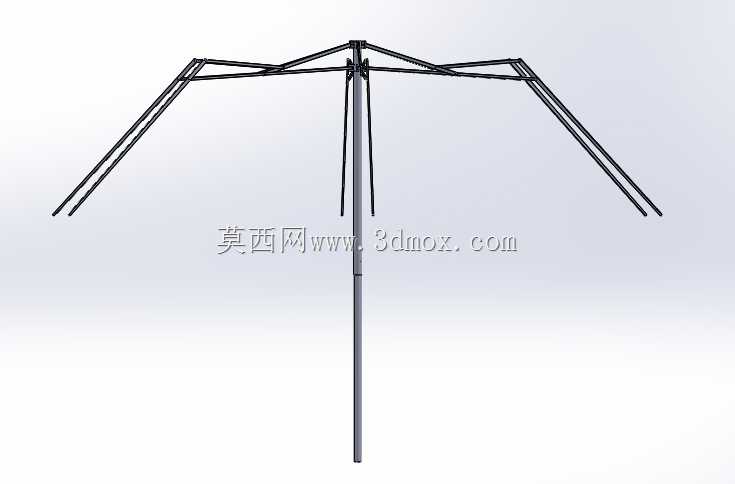

该六臂伞式支撑结构是典型的空间连杆折叠传动机构，核心应用场景覆盖户外遮阳伞具、临时应急遮蔽支撑、可展开式天线支架、小型便携防护棚架等需要快速收展的支撑类产品领域，能够在收拢状态下大幅缩减占用空间，展开后提供稳定的多点支撑受力框架，适配户外作业、休闲露营、应急救灾、户外商业展陈等多种需要快速搭建遮蔽结构的使用场景。该结构的核心用途是通过中心主杆的轴向滑动，同步驱动六组周向均匀分布的支撑臂完成同步展开与收拢动作，无需额外的紧固件拆装，单人即可在数秒内完成整个结构的展收操作，大幅降低临时支撑结构的搭建与收纳难度。从功能特性来看，该结构采用六组支撑臂周向均布的布局形式，相比传统四臂伞具结构拥有更均匀的受力分布，展开后支撑面的抗风载能力更强，单臂受力载荷更低，能够适配更大尺寸的遮蔽面覆盖需求；每组支撑臂采用双段铰接连杆设计，收拢状态下支撑臂可完全贴合中心主杆排布，整体收拢后外形为细长杆状，占用空间仅为展开状态的十分之一，便于携带、运输与存储。在设计思路上，该结构以中心主杆作为核心承载基准，主杆上设置可轴向滑动的滑套作为动力输入部件，滑套与六组主支撑臂通过铰接副连接，主支撑臂中段通过短连杆与主杆顶部的固定铰接座连接，形成平行四边形连杆传动结构，当滑套沿主杆向上滑动时，连杆机构驱动支撑臂同步向外展开，当滑套滑动至主杆上的定位卡位时，整个机构进入自锁状态，支撑臂保持固定展开角度，不会受外力作用自行收拢；滑套向下滑动时即可带动支撑臂同步向内收拢，整个传动过程无卡滞点，各铰接副的转动角度经过精准校核，避免展收过程中出现连杆干涉问题。从安装边界与尺寸适配来看，该结构中心主杆为等径直杆结构，可直接适配现有常规伞具的底座安装接口，无需额外定制安装配件；六组支撑臂展开后末端形成正六边形支撑轮廓，可适配圆形、正多边形的遮蔽面安装，支撑臂末端预留有标准连接孔位，可直接固定伞面篷布的连接端；收拢状态下整体最大外径不超过主杆直径的三倍，可放入常规长条型储运包装箱内，适配现有伞具的物流运输尺寸标准，无需调整现有储运配套体系即可直接投入量产应用。
