直角安装L型90度靠板支撑构件

　　在自动化产线工位搭建、检测设备工装架设、小型加工单元辅助定位的场景里，这类直角支撑构件是出镜率极高的结构件，很多刚入行的结构设计人员容易忽略这类小件的设计细节，往往到现场安装调试时才发现定位偏差、安装干涉、支撑刚性不足的问题，反而拖慢整线的装配进度。从实际使用场景来看，这类构件主要承担两个核心作用，一是作为垂直安装面的定位基准，给需要竖直固定的小型检测元件、气动执行件、导轨挡块提供统一的垂直安装基准，二是作为直角连接处的加强支撑，抵消垂直安装部件带来的倾覆力矩，避免连接部位长期受载出现形变偏移。

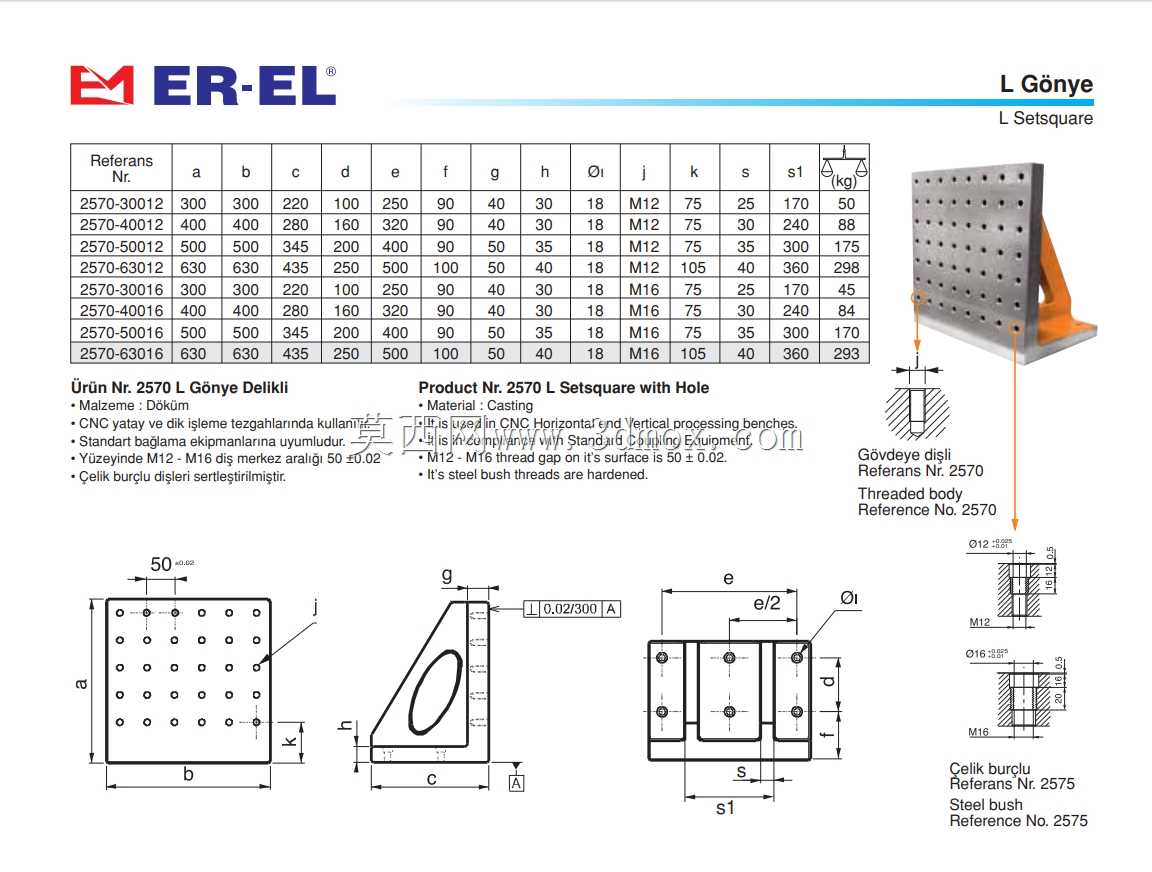

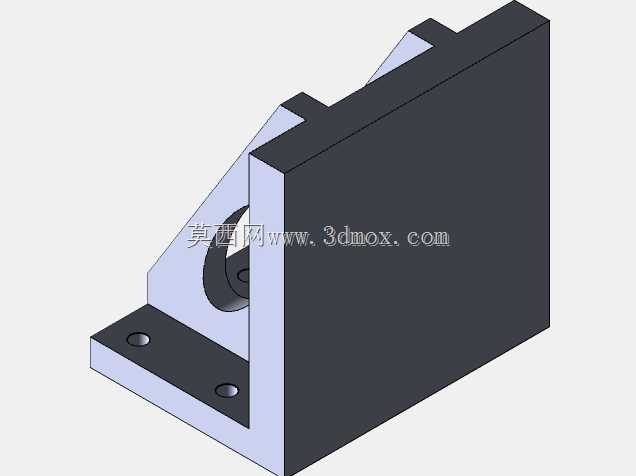

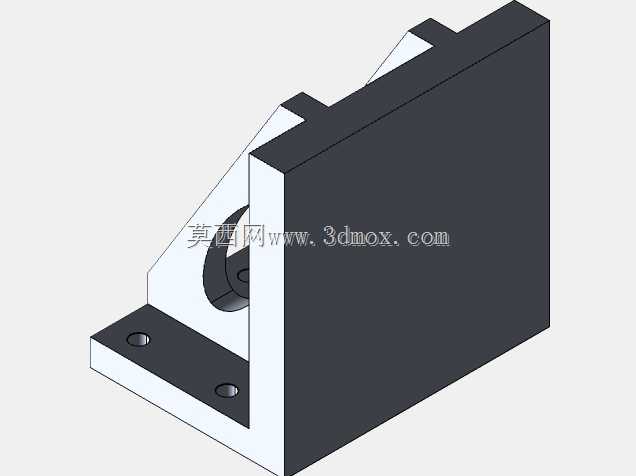

　　从结构设计思路上看，这个构件采用一体化L型折弯加三角筋加强的结构，没有采用分体拼接的设计，主要是考虑到长期受载下的连接间隙问题，一体化结构不存在拼接缝的形变累积，长期使用的定位精度保持性更好。底部的安装底板设置了两个沉头安装孔，孔位的间距按照常用的工业铝型材槽距做匹配，不管是安装在铝型材框架的台面上，还是钢板焊接的工装台面上，都能直接对齐孔位快速固定，沉头孔的设计可以让安装螺栓的头部完全埋入板内，不会突出底板表面，避免后续在底板上放置其他工装时出现硌碰、平面度不足的问题。垂直安装板的板面做了平整处理，没有多余的凸台结构，安装面的平面度控制在合理公差范围内，保证被固定的部件安装后不会出现歪斜，垂直板和底板之间的三角加强筋做了圆弧过渡处理，避免直角连接处的应力集中，在承受侧向冲击载荷的时候，不会在筋板和主板的连接位置出现开裂问题。

　　从安装边界的尺寸逻辑来看，底板的宽度和垂直板的高度做了等比例匹配，不会出现底板过窄导致支撑不稳，或者垂直板过高导致刚性不足的问题，整体的重心落在底板安装孔的包围范围内，就算垂直板上安装的部件重量达到常规小型工装的上限，也不会出现重心偏移倾覆的情况。构件的所有外露棱边都做了倒角处理，没有锋利的毛刺飞边，现场装配人员操作的时候不会被割伤，也避免安装过程中棱边刮伤其他部件的表面涂层。在实际选型使用的时候，需要注意安装面的贴合度，如果安装基准面存在焊渣、凸起杂物，要提前清理干净再固定这个支撑构件，不然会导致垂直面的角度出现偏差，直接影响后续安装部件的定位精度。另外在固定垂直板上的部件时，螺栓的锁紧扭矩要按照对应螺纹规格的标准扭矩施加，不要过度锁紧导致垂直板出现向外的形变，尤其是在没有加强筋覆盖的板边位置，过大的锁紧力很容易让板面产生微变形，反而破坏原有的90度定位精度。

　　这类支撑构件和普通的角码不同，它的安装板面更大，承载能力更强，不是用来做框架的简单连接，而是作为功能部件的安装基准来使用，所以在建模的时候，两个安装面的垂直度公差、平面度公差都要做明确的标注，生产加工的时候也要重点管控这两个形位公差，不然加工出来的零件就算外形尺寸一致，实际使用的时候也会因为角度偏差导致整个工装的定位失效。很多设计人员在做这类小件的时候习惯直接调用标准件库的模型，不核对实际安装的边界尺寸，往往会出现安装孔和型材槽位不对齐、垂直板高度和被安装部件的干涉、筋板位置挡住布线走管的问题，所以在调用或者设计这类构件的时候，一定要先确认现场的安装空间、被支撑部件的重量和安装孔位，再调整对应的尺寸参数，不能直接照搬通用模型不加修改就投入使用。
