轮辐式CAS-MNT称重测力传感结构

　　在工业称重、力值检测的各类场景里，这类轮辐式称重传感结构的应用覆盖范围极广，小到小型台秤的载荷采集，大到工业压装设备的压合力闭环反馈、料仓料位的重量换算、自动化装配线的压装力监测，都能见到同结构产品的身影。不同于柱式传感器容易受偏载影响的缺陷，该结构采用低外形圆盘式主体设计，受力路径从顶部凸台加载端均匀传导至底部环形安装面，内部弹性体采用轮辐式应变区布局，能在承受1-2tf额定载荷的前提下，将偏载、侧向力带来的测量误差控制在极小范围内，适配多数对安装空间高度有严格限制的设备集成场景。

　　从结构设计逻辑来看，顶部凸起的圆柱加载端做了圆角过渡处理，避免加载时应力集中在凸台根部造成弹性体疲劳损伤，加载端的端面平面度控制在较高精度等级，保证载荷施加时力线与传感器中心轴线重合，减少侧向分力的产生。主体圆盘的外径尺寸适配常规安装法兰的孔位布局，底部环形安装面预留了均匀分布的安装孔位（图中虽未完全展示孔位细节，但同规格产品普遍采用6-8个均布螺栓孔设计），安装时只需将传感器底部贴合设备安装基座，通过螺栓锁紧即可完成固定，不需要额外设计复杂的安装转接件，能大幅降低设备集成时的结构设计工作量。

　　侧面引出的线缆接头采用防水锁紧结构，接头与主体外壳的连接处做了密封处理，能适配车间多粉尘、少量切削液飞溅的常规工业环境，线缆出线方向采用侧出设计，相比底部出线的结构，不需要在安装基座上预留线缆过孔，进一步降低了安装基座的加工要求。弹性体的应变区设计在圆盘主体内部，外部金属外壳完全包裹应变片与调理电路，能避免外力磕碰、粉尘水汽侵入造成的测量漂移或元件损坏，日常使用时不需要频繁做防护维护，适合长期固定在工业设备上持续运行。

　　在设备选型适配阶段，这类低外形轮辐传感器尤其适合安装空间紧凑的场合，比如小型压力试验机的力值检测工位、自动化压装机的压头与工装之间的力值采集、仓储物流领域的小型平台秤称重单元，相比同量程的柱式传感器，它的整体高度能降低40%左右，不需要额外抬高设备工作面就能完成安装。设计集成时需要注意，安装基座的贴合面平面度需要控制在合理范围内，若基座平面存在明显凹凸，锁紧安装螺栓时会造成弹性体预紧变形，导致零点漂移、测量线性度下降，必要时可以在安装面与传感器之间加垫薄铜皮调整贴合度，保证传感器受力均匀。

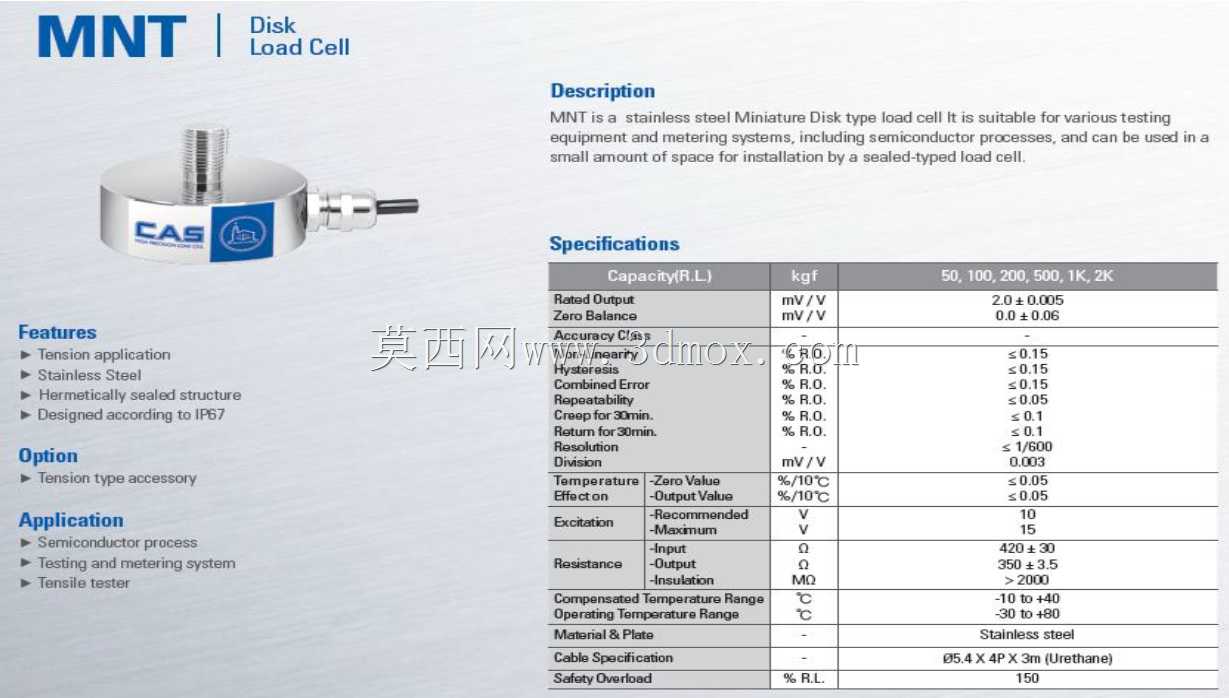

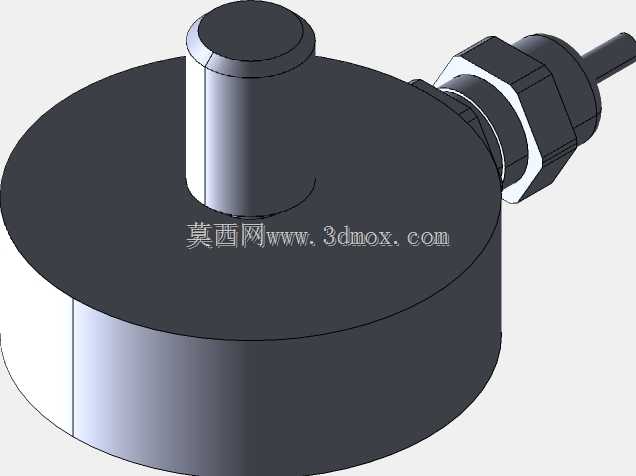

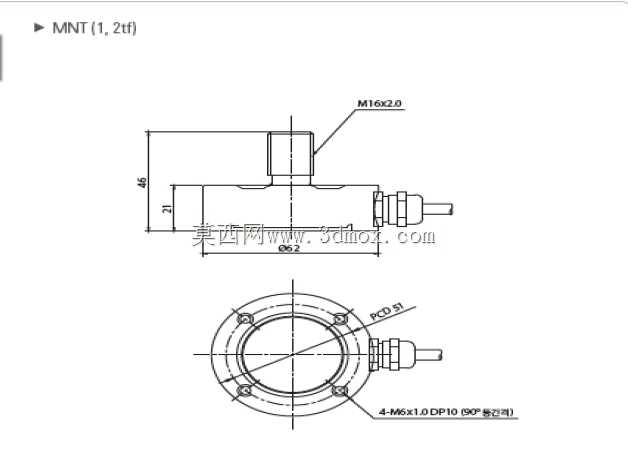

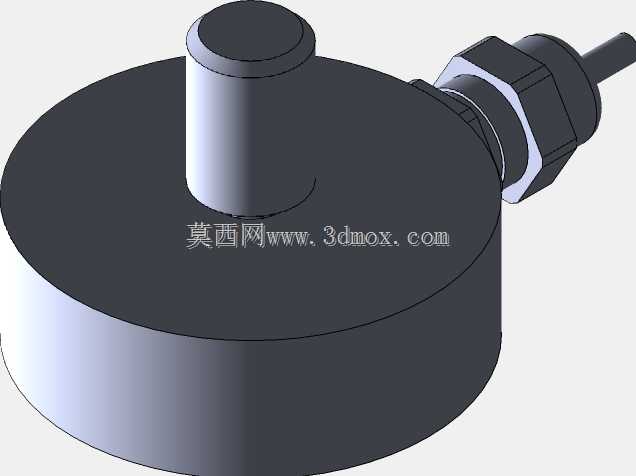

　　加载端与被测载荷的接触部位建议采用球面压头或者柔性压垫衔接，避免硬接触时的偏载冲击直接作用在传感器上，尤其是在动态载荷检测场景下，柔性衔接结构能吸收部分冲击载荷，延长传感器的使用寿命。从建模细节来看，该三维结构完整还原了产品的外部装配特征，包括接头的锁紧螺母细节、主体外壳的倒角过渡、加载端的尺寸比例，结构工程师在做设备集成设计时，可以直接调用该模型完成安装位的干涉检查、安装孔位的匹配设计，不需要重新测绘外部尺寸，能大幅缩短设备设计阶段的建模周期。

　　实际应用中，这类传感器的输出信号通常搭配专用的称重变送器使用，将应变片的毫伏级信号转换为标准模拟量或者数字通讯信号，接入设备的PLC控制系统就能实现力值的实时采集与闭环控制，比如在压装设备上，可以通过采集到的力值信号判断压装是否到位，避免压装力不足或者过压造成的产品次品；在料仓称重场景下，可以通过重量变化换算出料仓内的物料余量，实现物料的自动补料提醒。结构设计上没有多余的冗余特征，所有外部结构都服务于安装、受力、防护三个核心需求，外壳采用金属材质兼顾了防护性能与结构强度，在额定载荷范围内长期使用不会出现塑性变形，测量重复性表现稳定，适合工业场景下的长期连续作业需求。
