在中小量程静态、准动态力值检测场景里,这类压向受力的称重结构是很多工业称重、装配压装、料位监测工位的核心检测元件,不同于大吨位柱式传感器的抗偏载弱、高度尺寸大的特点,这款50-500kgf量程的轮辐式称重结构,本身就是为安装空间紧凑、存在小幅侧向力干扰的工位设计的。
从实际应用场景来看,这类结构常被集成在小型电子台秤、自动化装配线的压装力检测工位、小型料仓的称重支脚、实验室专用测力台架里,比如3C产品组装时的按键按压力检测、小零件包装线的在线重量复检、小型仓储货架的单货位载重监测,都需要这种量程适中、安装高度低的测力元件,相比悬臂梁式传感器,它的受力同轴度更好,长期使用的蠕变更小,适合固定工位的长期力值监测。

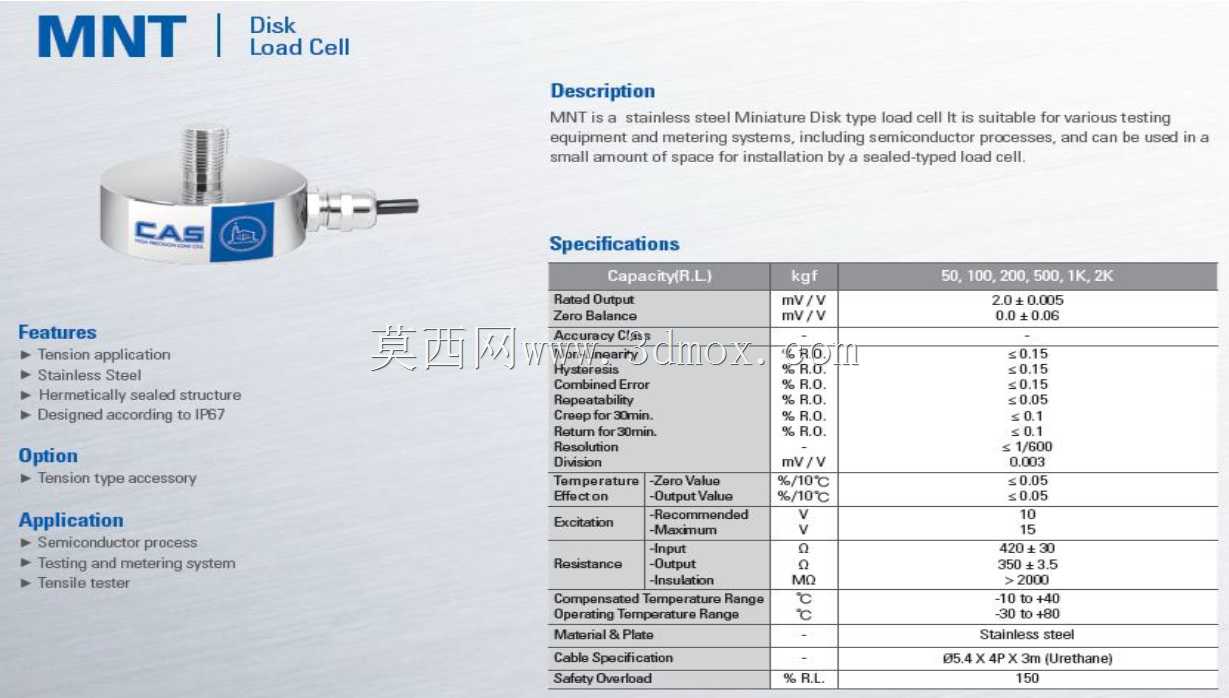

从功能特性上看,该结构采用压向受力设计,顶部的凸台是核心受力承载面,工作时外部载荷垂直作用在凸台端面上,内部的弹性体在载荷作用下产生微形变,粘贴在弹性体应变区的应变片会将形变转化为电阻变化,再通过后续的信号调理电路输出对应比例的电信号,完成力值到电信号的转换。侧面的出线结构采用了螺纹锁紧式的航插结构,这种设计一方面可以固定出线线缆,避免设备运行过程中线缆拉扯导致的信号引线断裂,另一方面可以实现一定等级的防尘防水,适配车间多粉尘、偶尔有切削液飞溅的工况,不需要额外做复杂的防护结构就能满足常规工业环境的使用要求。

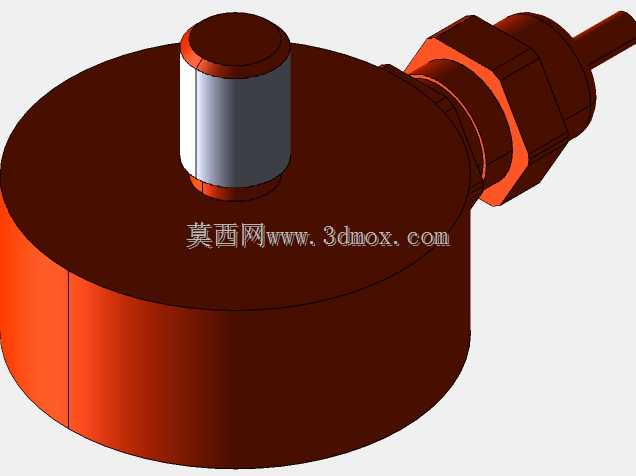

从设计思路上拆解,整体采用矮胖型的圆盘式主体结构,首先是为了降低整体安装高度,很多设备的安装预留空间垂直方向尺寸有限,圆盘式结构可以在保证弹性体应变区足够长度的前提下,尽可能压缩垂直方向的尺寸,同时大直径的底座可以提升安装后的稳定性,不需要额外做很大的安装固定板就能保证受力时不发生倾覆。顶部的受力凸台做了高出主体平面的设计,一方面是为了让加载力的作用点更集中,避免载荷直接压在弹性体的外壳上导致测量误差,另一方面凸台和主体之间的环形台阶可以作为承载限位,当载荷超过额定量程一定比例时,凸台的下端面会和主体上端面接触,避免弹性体过载发生不可逆的塑性变形,起到过载保护的作用。侧面的出线接头和主体采用一体化的刚性连接,接头轴线和主体圆盘的切线方向垂直,这种布局可以让线缆从侧面水平引出,不会占用主体上下方的安装空间,同时接头处的六角结构方便安装时拧动锁紧螺母,不需要额外夹持主体就能完成线缆接头的装配。

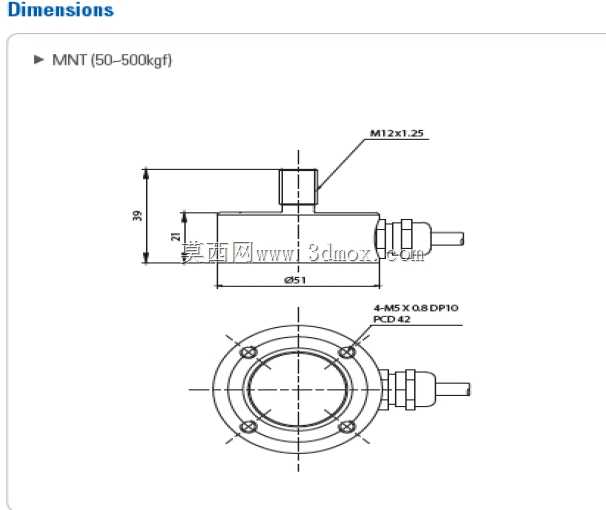

从外形尺寸与安装边界来看,主体圆盘的直径是整个结构的最大径向尺寸,安装时需要在安装板上预留对应直径的沉孔或者安装避让区,底座上的安装孔位采用圆周均布的设计,安装时可以根据现场的布线方向选择任意角度固定,不需要调整出线方向就能适配不同的走线需求。顶部受力凸台的直径小于主体直径,加载端的工装只需要覆盖凸台端面即可,不需要和主体整个上端面接触,降低了加载工装的加工精度要求,只要加载面的平面度满足要求、和安装底面平行度在允许范围内,就能保证测量精度。需要注意的是,安装时底座的固定面需要保证足够的刚性,如果安装板刚度不足,加载时安装板发生形变会导致弹性体受到额外的弯矩,带来测量误差,因此通常建议安装板的厚度不小于主体圆盘厚度的三分之一,材质选用普通碳钢或者铝合金即可,不需要采用特殊的高强度材料。出线接头的外螺纹尺寸是固定的,现场布线时需要匹配对应规格的线缆防水接头,线缆弯曲半径不能小于线缆直径的5倍,避免线缆内部的屏蔽层断裂导致信号干扰。另外这类结构不适合承受大的侧向力和扭转力,设计加载工装时需要增加防侧向力的导向结构,比如在受力凸台周围加装直线导向套,保证载荷始终沿垂直方向作用在凸台中心,避免侧向力导致弹性体受损,影响测量精度和使用寿命。在三维建模过程中,这类传感结构的建模重点在于弹性体部分的尺寸还原,尤其是应变区的壁厚、过渡圆角的尺寸,这些参数直接和传感器的量程、灵敏度相关,建模时需要严格按照实际尺寸绘制,不能随意更改圆角和壁厚参数,否则后续做有限元仿真时得到的应变数据会和实际产品偏差较大。外壳部分的建模需要注意安装孔的位置度、出线接头的同轴度,这些装配尺寸如果出现偏差,会导致实际安装时无法和配套工装适配,比如安装孔的孔距偏差超过0.1mm,就可能出现螺丝无法穿入的问题,因此建模时需要对安装尺寸做公差配合的标注,方便后续出工程图时标注对应的形位公差。
