100kgf量程压式称重测力传感器结构

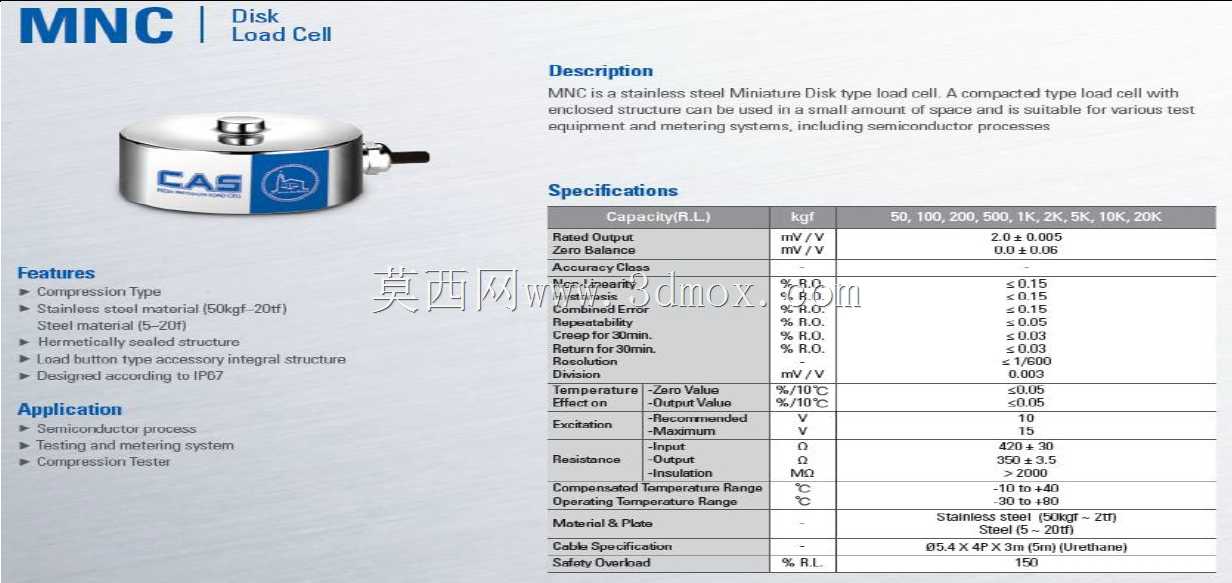

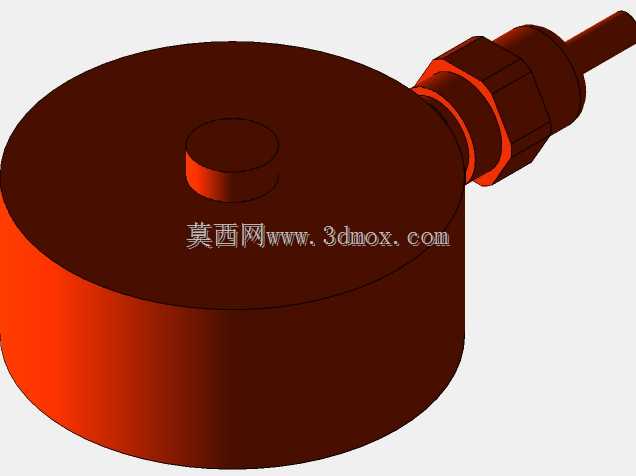

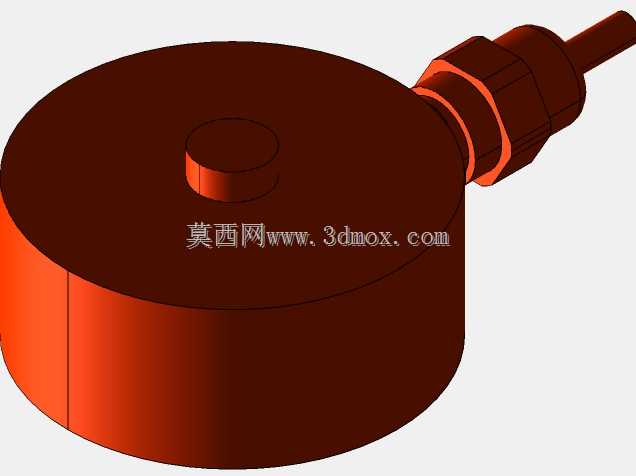

　　这款压式测力元件的设计，最初是面向小量程工业称重、压装力值监测场景开发的，在自动化压装工位、小型料仓称重、实验台力值校验、包装线重量复检等场景中，这类小量程轮辐式（压式）结构的传感器应用占比很高，相比大量程的柱式、桥式传感器，小量程压式结构的侧向抗干扰能力更适配紧凑安装空间的使用需求。从结构设计逻辑来看，整体采用矮圆柱式主体结构，这种外形的核心考量是降低整体安装高度，在设备内部预留空间紧张的工位，比如桌面型压装机的工装平台下方、小型配料秤的支撑脚位置，低高度的主体可以减少对设备整体安装空间的侵占，不需要额外加高工装框架来适配传感器高度。主体承压面设计为中心凸起的小圆柱凸台，

　　这个凸台的作用是保证加载力的作用点始终落在传感器弹性体的中心受力区域，避免偏载带来的测量误差——实际现场安装时，很多工况下加载端的平面度很难做到完全贴合，中心凸台可以将受力点约束在弹性体的最佳应变区，减少侧向分力对测量精度的干扰，同时凸台的高度经过测算，刚好可以预留出加载端的安装间隙，避免承压面边缘接触造成的力值分流。出线端采用侧置的防水航插式接头设计，区别于底部出线的结构，侧方出线的形式在安装时不需要在传感器下方预留走线空间，可以直接将传感器底面贴合安装在刚性基座上，减少安装面的加工要求；接头处的阶梯式密封结构，配合橡胶密封圈可以实现工业场景下的防尘防泼溅要求，适配生产车间存在少量切削液、粉尘的使用环境，

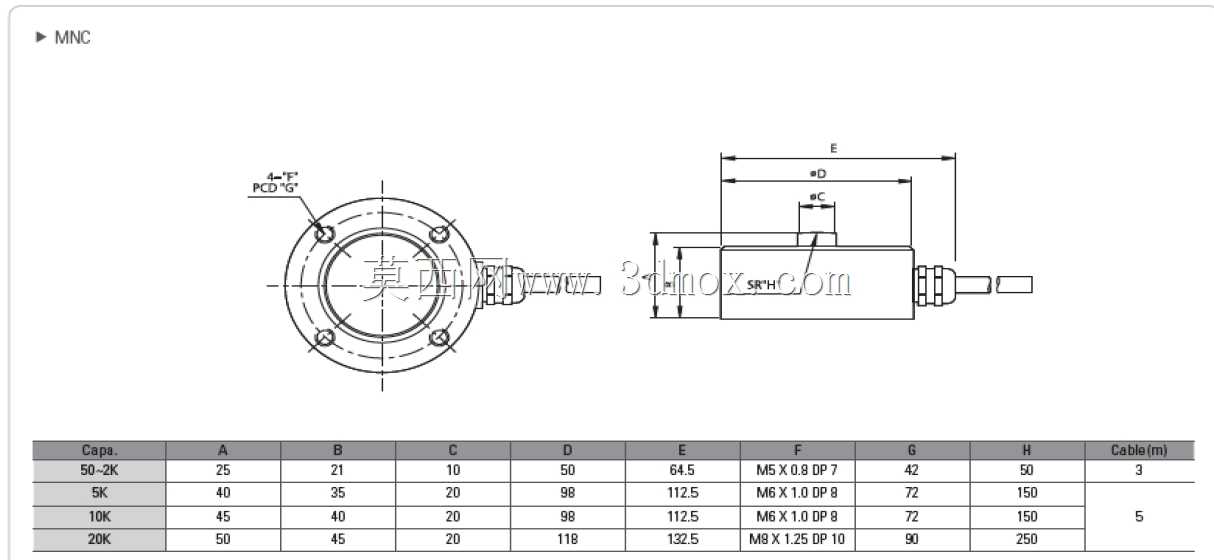

　　不需要额外加装防护外壳就能满足常规工业环境的防护需求。从安装边界来看，主体圆柱的外径尺寸适配常规的小载荷安装工位，安装时只需要在基座上加工对应分布圆的螺纹孔，通过传感器底部的安装孔即可完成固定，不需要复杂的工装转接；中心承压凸台的直径经过匹配设计，刚好适配常规的压头、承载脚的安装尺寸，不需要额外加工转接压头就能直接对接多数标准工装配件。弹性体的应变区设计在主体圆柱的内部薄壁区域，这种封闭式的弹性体结构相比开放式的悬臂梁结构，抗偏载、抗侧向力的能力提升明显，在现场存在小幅振动、加载方向存在微小偏移的工况下，依然可以保证力值测量的线性度，不会因为小幅的侧向受力造成测量数据漂移。在实际选型适配中，100kgf的量程刚好覆盖小型电子台秤、

　　精密压装力监测、小容器物料称重的力值范围，这类场景下如果选用大量程传感器，会出现小力值区间分辨率不足的问题，而这个量程段的传感器可以在满量程的10%-100%区间内保持优秀的线性精度，满足工业检测的精度要求。设计过程中也充分考虑了三维建模时的装配便利性，所有的安装孔位、接头尺寸、凸台尺寸都按照实际工业标准尺寸建模，结构工程师在做设备整体装配时，可以直接将模型导入装配体，不需要额外调整安装接口尺寸，就能完成传感器与机架、加载工装的配合校验，提前排查安装干涉、走线空间不足的问题，减少实际加工装配时的返工概率。另外，主体的圆角过渡设计，除了降低加工时的应力集中风险，也避免了安装过程中尖锐边角造成的操作人员划伤，同时外表面的均匀壁厚设计，也方便后续的表面阳极氧化、喷涂防护处理，提升产品的环境耐候性。
