内燃机动力输出用多拐曲轴结构设计

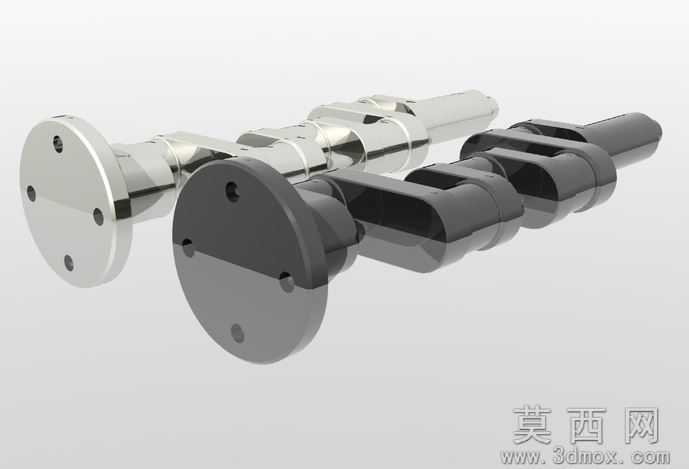

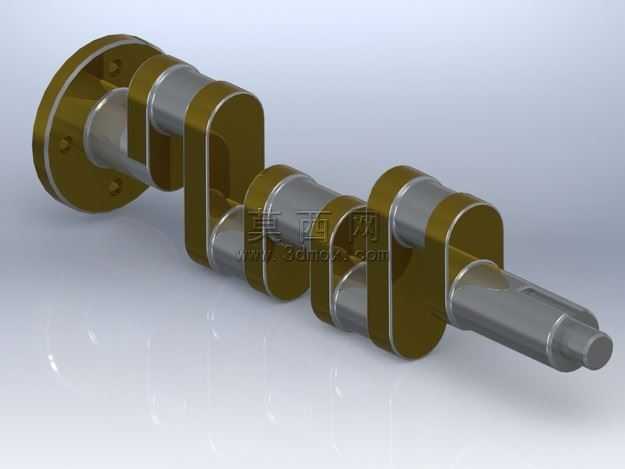

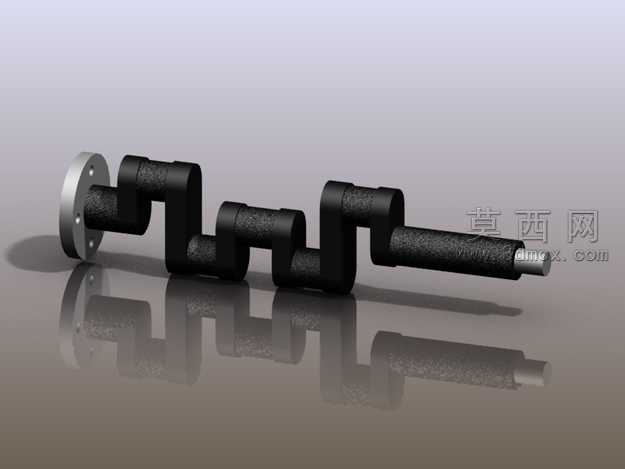

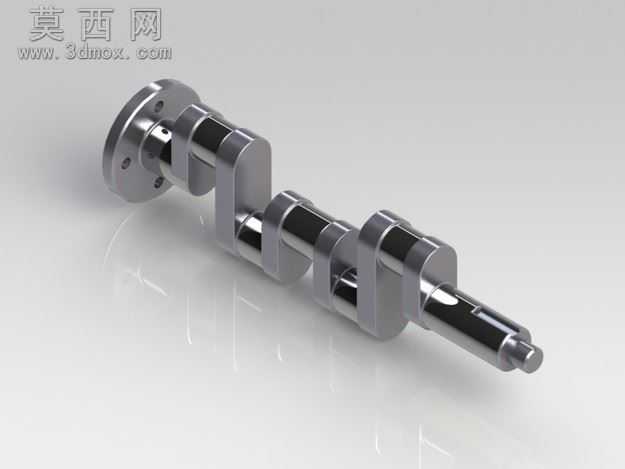

本曲轴三维模型采用SolidWorks软件进行全参数化建模，建模过程严格遵循内燃机曲轴的实际设计规范，从整体结构布局到细节特征均还原真实工业曲轴的设计逻辑。建模初期先完成整体基准轴与基准面的搭建，以曲轴的主轴颈公共轴线为核心基准，依次定位各连杆轴颈的偏心位置，确保各曲拐的相位角符合四缸内燃机的做功顺序要求，保证动力输出的平顺性。模型结构完整还原了曲轴的核心组成部分：包括用于支撑固定的法兰端、依次排布的主轴颈、实现动力转换的偏心连杆轴颈、连接主轴颈与连杆轴颈的曲柄臂、以及末端的动力输出轴段，各轴段之间的过渡圆角均按照机械设计标准进行建模，还原真实零件的应力分散结构，避免应力集中导致的部件失效。材质渲染阶段采用金属合金钢材质，调整材质的反射度、粗糙度参数模拟锻钢曲轴的真实金属质感，搭配柔和的环境光与定向光源进行渲染，清晰呈现各轴段的圆柱面特征、曲柄臂的轮廓结构以及法兰端的安装孔位细节，模型表面无多余破面与冗余特征，各装配配合面的尺寸精度符合机械加工的公差要求。设计过程中充分考虑曲轴的实际工作场景，各连杆轴颈的偏心距一致，曲拐排布对称，保证曲轴运转时的动平衡性能，法兰端的安装孔位按照标准连接尺寸设计，可直接与飞轮端进行装配匹配，输出轴段的轴径与键槽结构也符合通用动力输出的连接标准，整体模型结构严谨，特征清晰，可用于内燃机结构教学、动力系统装配模拟、机械原理演示等场景，能够直观展现曲轴将活塞往复直线运动转换为旋转运动的核心结构原理。
