同轴式行星轮系传动机构三维结构

项目分类:齿轮 发布时间:2022-02-05 ID:545938
  • 同轴式行星轮系传动机构三维结构
  • 同轴式行星轮系传动机构三维结构
  • 同轴式行星轮系传动机构三维结构
  • 同轴式行星轮系传动机构三维结构
  • 同轴式行星轮系传动机构三维结构
  • 同轴式行星轮系传动机构三维结构
  • 同轴式行星轮系传动机构三维结构
  • 同轴式行星轮系传动机构三维结构
  • 同轴式行星轮系传动机构三维结构
  • 同轴式行星轮系传动机构三维结构
  • 同轴式行星轮系传动机构三维结构
  • 同轴式行星轮系传动机构三维结构

  这套行星轮系结构在工程场景里的适配范围极广,从工业机器人关节的紧凑传动单元,到自动化输送线的减速驱动段,再到中小型风电变桨机构的动力传递环节,都能见到同原理结构的实际应用。和普通定轴轮系相比,它的核心优势在于能在极小的安装空间内实现大传动比输出,同时动力输入输出保持同轴,大幅缩减整套传动机构的径向占用尺寸,这也是很多对安装空间有严格限制的设备优先选用行星传动的核心原因。

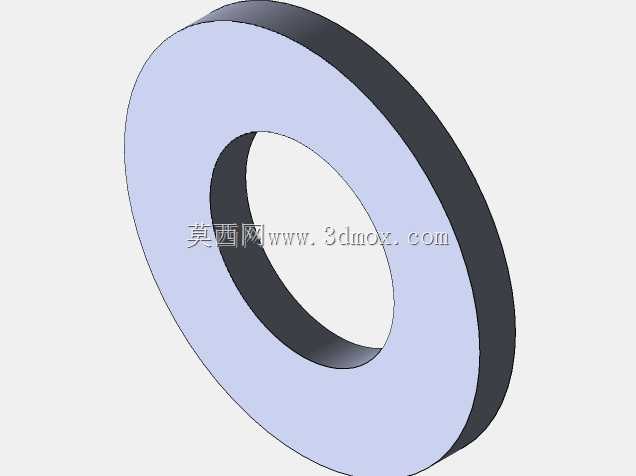

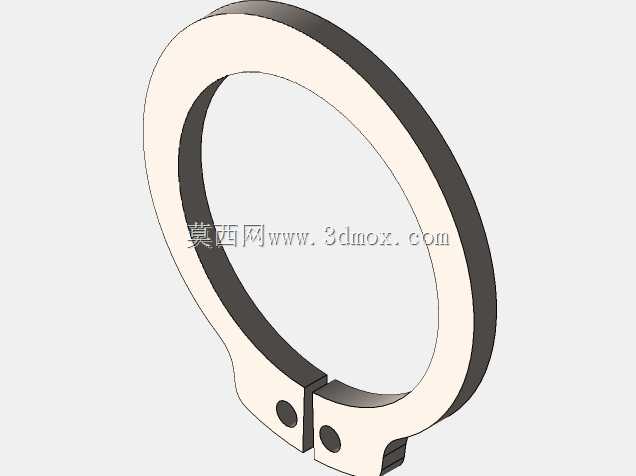

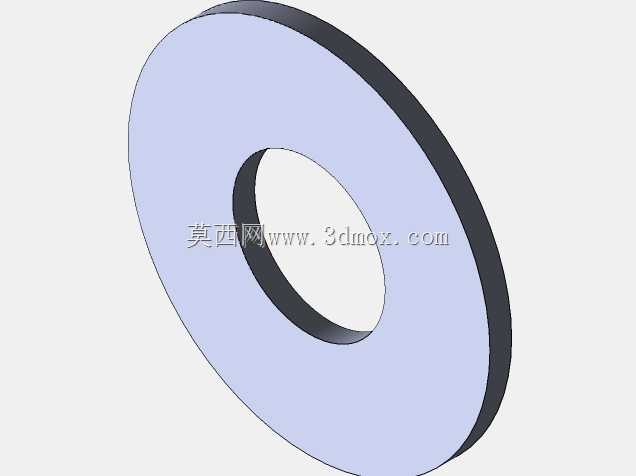

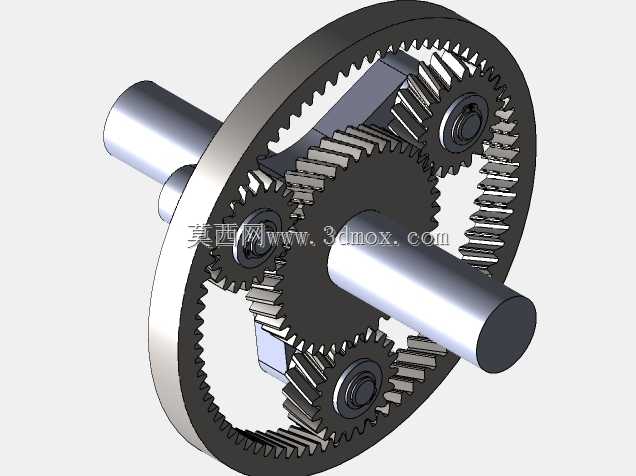

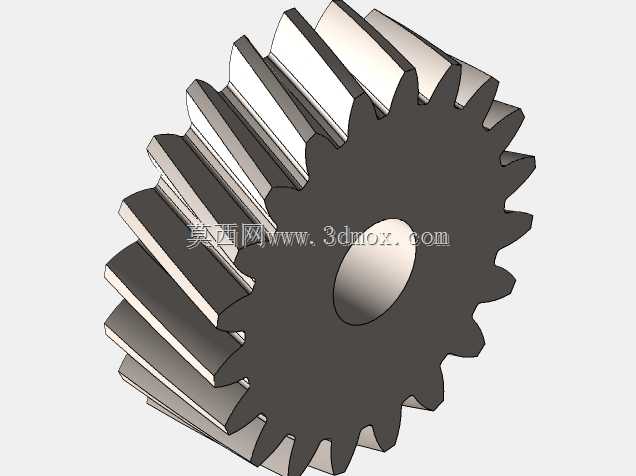

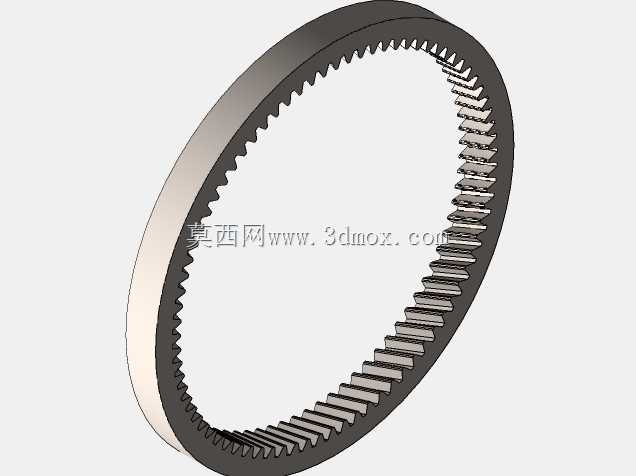

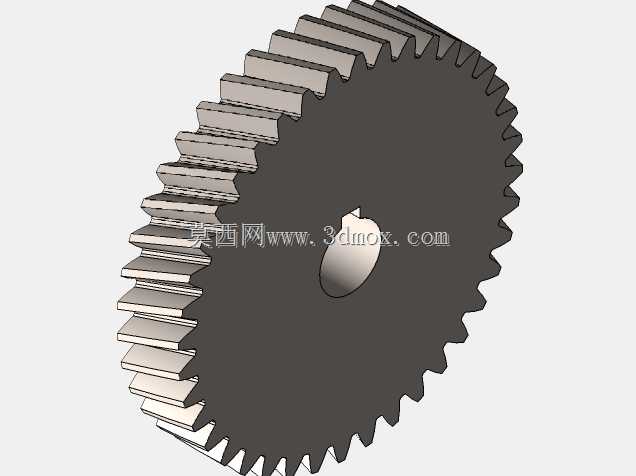

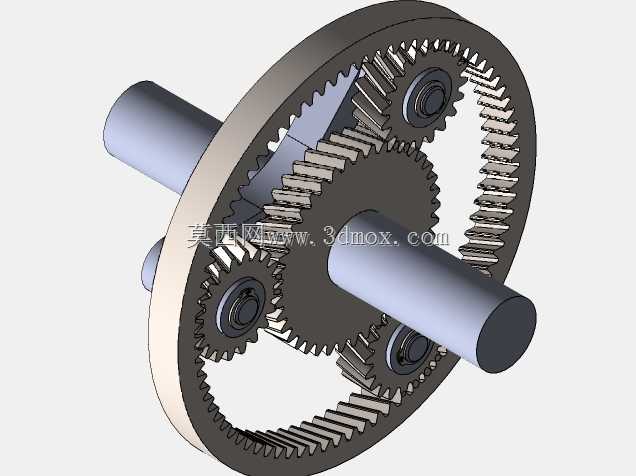

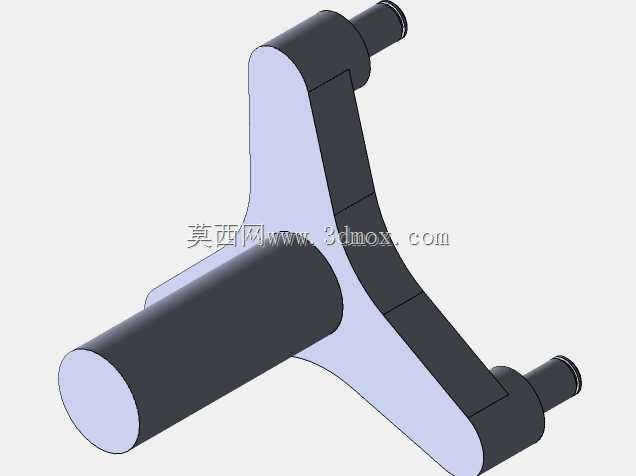

  从功能特性来看,这套结构包含外齿圈、太阳轮、三个均匀分布的行星轮以及配套的行星架、输入输出轴段,动力从太阳轮端输入时,行星轮在绕自身轴线自转的同时,会沿着固定的外齿圈做公转运动,最终通过行星架将动力汇总后从输出轴传出,整个传动过程中载荷被三个行星轮均匀分担,单齿承受的啮合载荷远低于同参数定轴齿轮,运行平稳性和抗冲击能力都有明显提升,适合中高负载的连续传动工况。

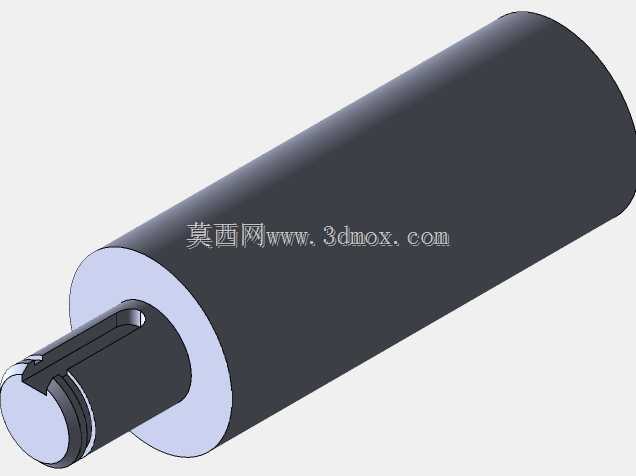

  设计这套结构时,首先要匹配的是安装边界的约束:输入轴和输出轴采用同轴线布置,轴段直径根据额定扭矩下的扭转强度计算确定,轴上预留的轴承安装位要和行星架、齿轮内孔的配合公差匹配,避免运行过程中出现轴系窜动。外齿圈的内齿参数和太阳轮、行星轮的模数、压力角必须保持一致,三个行星轮的安装孔在行星架上呈120°均匀分布,孔位的位置度公差需要严格控制,否则会出现轮系卡滞、啮合间隙不均的问题,运行时容易产生异响和异常磨损。齿宽参数的选择要兼顾承载能力和轴向安装尺寸,齿宽过大会提升啮合重合度但会增加轴向占用,齿宽过小则会导致单齿载荷超标,需要结合目标工况的额定扭矩、转速范围做平衡计算。

  实际选型应用时,要注意安装边界的几个关键尺寸:外齿圈的外径是整套机构的最大径向尺寸,需要和设备安装腔的内径预留足够的装配间隙,输入输出轴的轴伸长度要匹配联轴器的安装尺寸,轴上的键槽尺寸要和传递扭矩匹配,避免出现键连接压溃失效。行星轮内部的轴承选型要考虑公转带来的离心力影响,保证在额定转速下轴承的寿命满足设计要求,外齿圈如果采用固定安装的方式,其外圈的定位台阶尺寸要和安装基座的定位止口匹配,保证轮系的同轴度误差在允许范围内。

  不同于普通平行轴齿轮传动,行星轮系的啮合接触点更多,传动过程中的阻尼特性更均匀,在需要正反转频繁切换的工况下,反向间隙可以通过齿侧间隙的设计调整控制在极小范围内,这也是它在精密传动场景被广泛应用的原因。建模过程中需要严格校验各轮齿的啮合干涉情况,尤其是行星轮在公转不同角度位置时,和太阳轮、外齿圈的齿侧间隙要保持均匀,行星架转动过程中不能和外齿圈、太阳轮的端面产生摩擦,轴系的台阶定位要保证所有齿轮、轴承的轴向位置准确,避免运行时出现轴向窜动导致的轮齿偏磨。

  在设备改造场景中,这类行星轮系常用来替换原有体积较大的定轴减速机构,在不改动设备安装腔尺寸的前提下提升传动系统的承载能力,或者在保持原有输出扭矩的前提下缩小驱动单元的整体体积,给设备其他功能模块留出更多安装空间。需要注意的是,这类结构的润滑设计要覆盖所有啮合点位和轴承位置,因为行星轮的运动是自转加公转的复合运动,润滑脂或润滑油需要能顺利到达每个啮合接触面,避免高速运行时出现齿面干磨的问题。
