异形扭转环状莫比乌斯结构造型

　　做结构设计这些年，接触过不少特殊曲面类的结构件，莫比乌斯结构的应用场景其实比很多人想象的要广，不是只停留在几何演示层面。先从实际落地的用途说起，这类单边界连续曲面结构，最早在工业输送领域有很成熟的应用，比如闭环的砂带、输送带，采用莫比乌斯扭转结构之后，整条带的磨损会均匀分布在整个带面，不会出现传统闭环带单侧长期摩擦提前失效的问题，能把易损件的使用寿命提升近一倍，减少停机更换的频次，在连续作业的生产线里，这种结构的优势非常明显。另外在文创装饰、工业展品领域，这类扭转环状结构因为独特的拓扑视觉特性，常被用作大型装置艺术、设备外观装饰件、甚至是部分特种密封环的结构原型，还有部分散热结构、流体导流结构也会参考莫比乌斯曲面的连续特性，优化介质流动的路径，减少流阻突变带来的能量损耗。

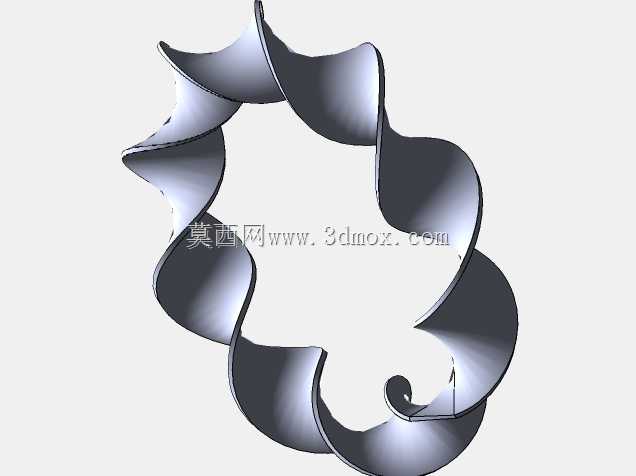

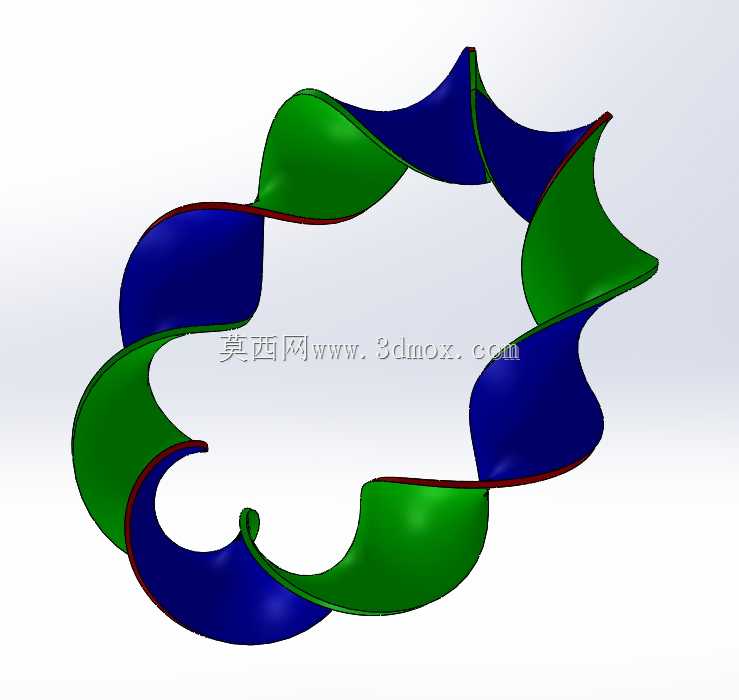

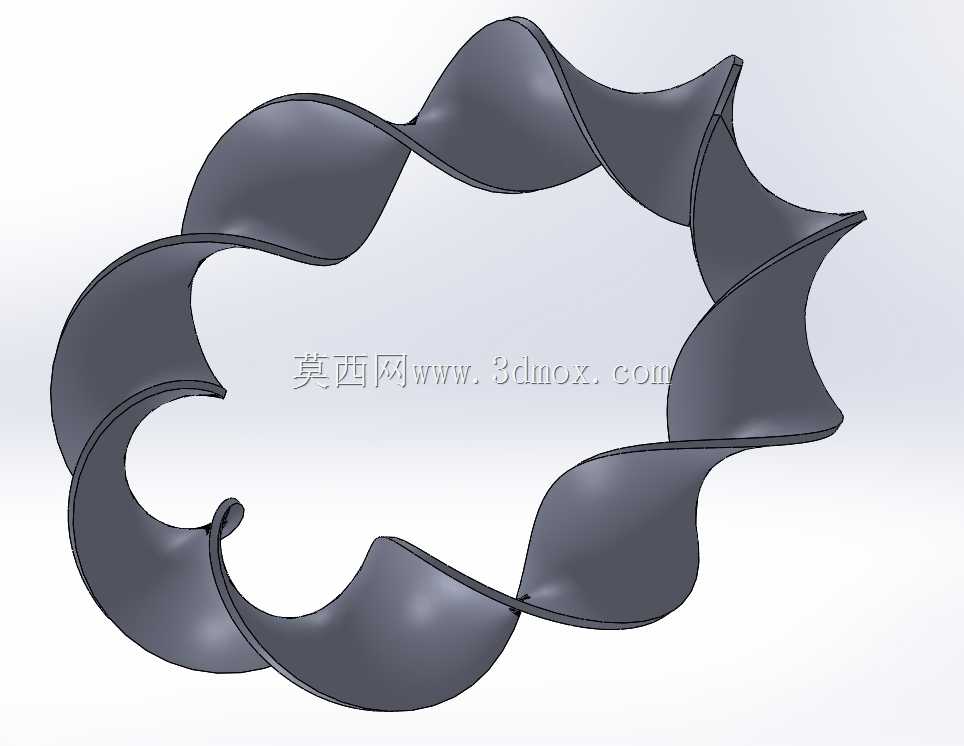

　　从设计思路上来说，这个模型的构建逻辑完全是基于曲面拓扑特性展开的，首先要确定闭环的中心引导线，不是正圆形的闭合路径，而是带波浪起伏的异形闭合轮廓，这就决定了最终成品不是标准的正环莫比乌斯带，而是带花瓣状外轮廓的异形结构。接下来要确定截面的扭转角度，标准莫比乌斯结构是沿路径扭转180度之后首尾衔接，保证整个曲面只有一个连续面、单一边界，这个模型在扭转控制上做了分段参数调整，在轮廓起伏的波峰位置，扭转速率适当放缓，避免曲面出现曲率突变导致的褶皱，在轮廓相对平缓的段，扭转速率匹配路径曲率，保证整个曲面的G2连续，不会出现生硬的折痕，不管是后续做3D打印成型，还是做钣金类的弯折加工，都能避免应力集中的问题。

　　再说到尺寸和安装边界的考量，这类结构如果是作为输送带来用，带宽和中心路径的周长比要控制在合理区间，一般带宽不超过中心环最小曲率半径的1/5，不然扭转过程中带面会出现拉伸变形不均的问题，边缘容易起皱。如果是作为装饰件或者展品来用，安装基准一般设置在环体的内侧最低点，预留的安装孔位要避开曲面扭转的应力集中区，固定点的数量根据环体的整体尺寸来定，直径小于500mm的结构一般3个均布固定点就足够保证安装稳定性，超过1米的大尺寸结构，要在环体内侧增加隐形的支撑肋，支撑肋的走向要顺着曲面的扭转方向，不能破坏外表面的连续视觉效果，同时要保证支撑结构和主曲面的连接位置做圆角过渡，避免焊接或者粘接的时候出现应力开裂。

　　很多新手在做这类曲面建模的时候，容易犯的错误是直接扫掠之后强行扭转，导致曲面局部出现自相交，或者曲面的法向方向混乱，后续加厚的时候出现报错。正确的建模逻辑应该是先做路径的分段曲率检查，保证引导线本身是连续无拐点的，然后在引导线上按等弧长插入多个截面参考平面，每个参考平面的扭转角度按总扭转角做线性分配，再通过放样或者边界曲面的方式生成连续面，之后做曲面的偏差分析，检查每个位置的曲率变化率，把突变的位置调整到曲率连续，最后再根据实际使用的材料做加厚处理，如果是用钣金材料加工，加厚的厚度不能超过带宽的1/20，不然冷弯的时候会出现外侧拉伸开裂、内侧起皱的问题；如果是用3D打印做树脂或者金属成型，厚度可以适当增加，但也要保证整个壁厚均匀，避免打印过程中出现翘曲变形。

　　另外在实际工程应用里，这类结构的边界处理也很关键，因为莫比乌斯结构只有一个连续边界，不管是做输送带的封边，还是做装饰件的边缘打磨，都要顺着边界的走向连续作业，不能像普通环形结构那样分两个边界处理，加工的时候要提前算好边界的总长度，预留好加工余量。如果是用作流体导流结构，曲面的表面粗糙度要控制在Ra1.6以下，减少流体在曲面表面的摩擦阻力，同时要保证曲面的衔接位置没有台阶，避免出现紊流。
