带散热点阵通风式汽车制动刹车盘结构

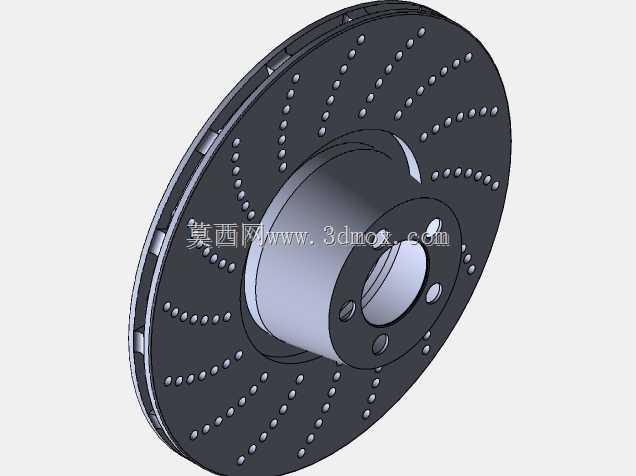

　　乘用车盘式制动系统里，制动盘是直接决定制动效能稳定性的核心摩擦承载部件，日常行驶中频繁的加减速、长下坡持续制动、高速紧急制动等工况，都需要制动盘将车辆动能通过摩擦转化为热能耗散，其结构设计直接关联制动热衰退抗性、制动抖动控制、摩擦片磨损均匀性等核心性能指标。这款制动盘采用分体式通风结构设计，盘体分为内外两层摩擦环，中间预留径向通风流道，配合摩擦工作面上规则排布的凹点散热点阵与斜向切槽，在车轮带动盘体旋转时，可借助离心力将盘体中间的热空气快速甩出，同时凹点结构能在摩擦副接触时打破摩擦面的连续水膜、气膜，雨天行驶或连续制动产生高温气膜时，可避免摩擦系数骤降，斜向切槽还能及时刮除摩擦片表面磨下的碎屑，避免磨屑在摩擦面间形成三体磨损，

　　延长摩擦片使用寿命，也能减少制动时的异响问题。从安装边界来看，盘体中心的轮毂连接座采用阶梯轴孔设计，与轮毂轴头的配合面设置了精准的定位止口，端面上均匀分布的螺栓过孔与车轮螺栓位置完全匹配，安装时可通过止口实现径向定位，保证盘体旋转时的端面跳动量控制在工程允许范围内，避免制动时出现方向盘抖动的问题。设计过程中，首先需要匹配对应车型的轮辋内径尺寸，确定制动盘的最大外径，避免盘体与轮辋、转向节等周边部件发生运动干涉，同时要根据车型的整备质量、最高车速、最大制动减速度要求，计算所需的摩擦面有效接触面积，确定摩擦环的径向宽度与厚度，通风道的截面尺寸、数量则需要结合热容量计算结果调整，保证连续十次以上全力制动后，

　　盘体最高温度不超过材料的热衰退临界温度。摩擦面上的散热点阵采用等距螺旋排布方式，每个凹点的深度、直径都经过反复校核，既保证足够的散热增益效果，又不会过度削弱摩擦面的有效接触面积，也避免凹点边缘产生应力集中导致盘体在热应力循环下出现开裂问题。连接座与摩擦环之间的过渡区域采用大圆角过渡结构，分散制动时传递的扭矩应力与热胀冷缩产生的热应力，避免应力集中位置出现早期疲劳裂纹。实际装车应用中，这类通风点阵式制动盘多用于家用乘用车、轻型商用车辆的前轮制动系统，相比实心制动盘，其持续制动时的温升可降低两成以上，高速制动时的抗热衰退性能提升明显，同时合理的动平衡设计让盘体在高速旋转时不会产生额外的振动，匹配常规的半金属、

　　陶瓷配方摩擦片都能获得稳定的摩擦系数输出。设计建模时需要重点关注摩擦面的平面度公差、安装止口的同轴度公差、螺栓孔的位置度公差，这些形位公差直接决定了制动盘装车后的实际表现，若端面跳动量超标，即使全新部件装车也会出现制动抖动的问题，通风道的拔模角度也需要符合铸造工艺要求，保证量产时铸件能够顺利脱模，不会出现夹砂、缩孔等铸造缺陷，摩擦面的加工余量设置也需要结合热处理变形量调整，保证最终精加工后摩擦层的厚度均匀，热容量分布一致。
