机械设备用榫接式连接固定块结构

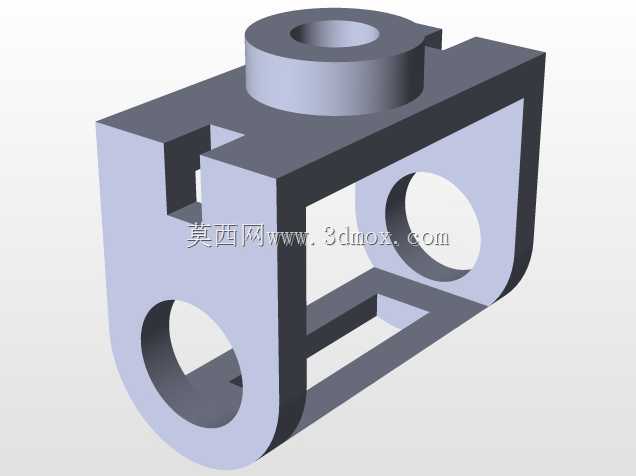

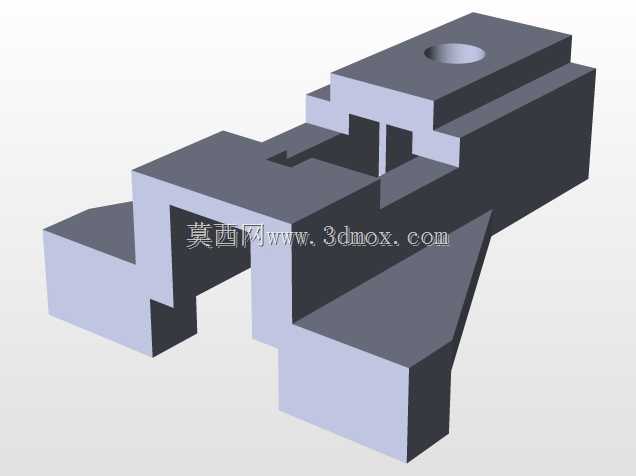

　　这类带榫接卡位结构的块状零件，多应用在非标自动化生产线、小型专用机床的工位模组拼接场景中，作为相邻功能组件的衔接承载件使用，区别于常规螺栓直连的固定块，它自带的凹凸卡位结构能在装配时先完成粗定位，减少装配过程中组件的对位调整时间，也能在设备运行过程中分担横向载荷，避免连接螺栓长期受剪切力出现疲劳断裂的问题。从结构设计逻辑来看，零件整体采用方块式基体布局，顶部预留的沉孔是用于穿装锁紧螺栓，将该零件与上方搭载的功能模块锁紧固定，下部伸出的两个带斜向加强的支脚，是对应卡入下方基座的预留卡槽内，支脚侧面的斜向加强筋并非装饰结构，是为了抵消支脚承受纵向载荷时的弯矩，避免支脚根部因应力集中出现断裂，

　　中间预留的空腔结构一方面是为了减少零件整体重量，降低设备运动模组的负载惯量，另一方面是为了给相邻组件的走线或者小型传动件留出避让空间，避免装配时出现干涉。在实际安装适配过程中，该零件的横向卡位公差控制在0.02mm范围内，能保证相邻模块拼接后的位置精度满足工位重复定位的要求，安装时不需要额外制作定位销孔，依靠自身的榫接结构就能完成X、Y两个方向的位置限定，只需要通过顶部的螺栓完成Z方向的锁紧即可，相比传统的连接板加定位销的固定方式，能减少至少60%的装配工时，也方便后期设备维护时的模块拆装，不需要反复校准位置。这类零件常出现在模块化组装的自动化检测设备、小型包装机械的机架拼接位置，尤其是需要频繁更换工位模组的设备上，

　　这种快装式的连接结构能大幅降低换型调整的时间成本，设计时特意将所有棱角做了0.5mm的倒角处理，避免装配过程中锋利的边角划伤操作人员，也减少零件搬运过程中因磕碰导致的边角变形，影响装配精度。零件的材质适配范围较广，常规轻载场景下可以采用POM或者尼龙材质加工，能起到一定的减震降噪作用，重载场景下则可以采用45号钢表面发黑处理，或者铝合金阳极氧化处理，兼顾强度和轻量化需求，顶部的沉孔深度根据所选螺栓的长度做适配调整，保证螺栓锁紧后头部不会高出零件上表面，避免和上方搭载的模块出现干涉。在建模过程中，这类零件的结构特征全部采用拉伸、切除的基础特征即可完成，不需要复杂的曲面造型，重点需要把控的是卡位凸台和凹槽的尺寸配合公差，

　　以及加强筋和支脚连接处的圆角过渡，避免应力集中，同时要核算沉孔的位置是否在零件的重心轴线上，保证锁紧后零件受力均匀，不会出现偏载导致的卡位磨损加快问题。实际应用中，这类连接块往往是成组使用，沿设备模组的拼接边均匀布置，每个连接块承担对应区域的载荷和定位作用，单个零件的失效不会导致整个模组的脱落，只会出现局部位置的偏移，方便运维人员快速排查故障点，更换损坏的零件即可，不需要对整个连接面做拆解处理。
