多接口排气歧管结构三维设计

　　这类多接口歧管主要应用在多缸内燃发动机的排气侧，负责将各个气缸排出的高温废气有序汇集，统一输送到后续的排气后处理、消音装置中，是发动机进排气系统里不可缺少的导流部件。从实际工况来看，歧管长期接触600-900摄氏度的高温排气，同时要承受排气脉冲带来的交变压力，还要兼顾安装时的密封可靠性，因此结构设计上需要同时平衡流道顺畅度、结构强度、安装适配性多个维度的要求。

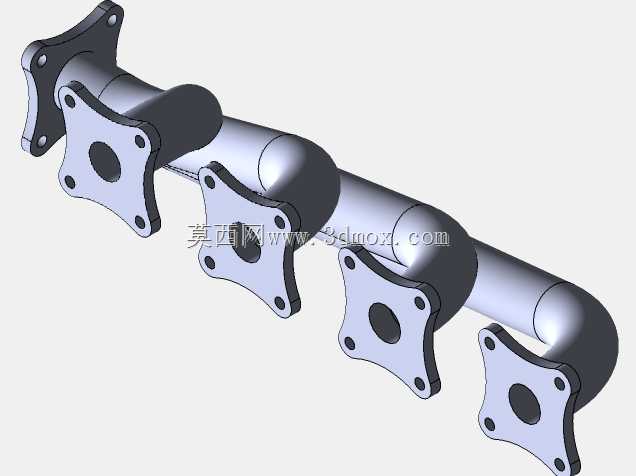

　　从结构设计思路来看，这款歧管采用了等距分支的布局，五个带安装孔的法兰接口分别对应五个气缸的排气出口，每个法兰面都做了平整加工面，安装时配合金属密封垫片就能保证接口处的气密性，避免废气泄漏影响发动机背压。法兰上的四个安装孔采用对称分布设计，孔位公差需要控制在±0.1mm范围内，保证和缸盖排气侧的安装螺柱精准对位，不会出现安装错位导致的密封失效问题。流道部分采用渐变圆弧过渡，没有突兀的直角弯折，能有效降低排气阻力，减少各个气缸之间的排气干涉，避免出现排气回流影响气缸扫气效率的问题，这一点对发动机的动力输出稳定性、燃油经济性都有直接影响。

　　在安装边界上，这款歧管的整体走向顺着缸盖排气侧的排布方向延伸，末端的弯折出口对接排气总管的安装位，整体外轮廓需要和发动机舱内的周边部件保持至少15mm的安全间隙，避免高温工作状态下热膨胀触碰周边的管线、塑料部件引发故障。管壁厚度设计为3.5mm，既可以保证高温下的结构刚度，不会因为长期热交变出现开裂变形，也能控制整体重量，降低发动机的附属载荷。每个分支管和主管的连接位置都做了圆弧过渡加强，避免应力集中，这也是排气歧管最容易出现疲劳损坏的位置，设计时特意加大了过渡圆角，分散焊接或者铸造过程中产生的内应力。

　　从实际使用场景来说，这类歧管除了车用发动机之外，也会用在固定式发电机组、小型工程机械的柴油发动机上，不同应用场景下只需要调整法兰的孔位尺寸、主管出口的朝向，就能适配不同型号的缸盖结构。设计过程中需要先根据缸盖的排气口位置确定各个分支接口的坐标，再按照排气脉冲的相位差优化流道的长度，尽量让各个气缸的排气到达总管的时间错开，降低排气阻力。建模过程中需要重点检查各个法兰面的平面度，流道内壁的顺滑度，还要模拟安装状态下的干涉情况，保证歧管装到缸盖上之后，周边的发电机、起动机、管线支架都不会和歧管本体产生位置冲突。另外还要考虑热胀冷缩的位移量，歧管的固定点除了法兰连接之外，通常会在总管位置设置一个带弹性衬套的固定支架，吸收工作时的热变形量，避免长期热应力拉扯导致法兰面变形漏气。
