钻夹头扳手专用轴类操作零件结构

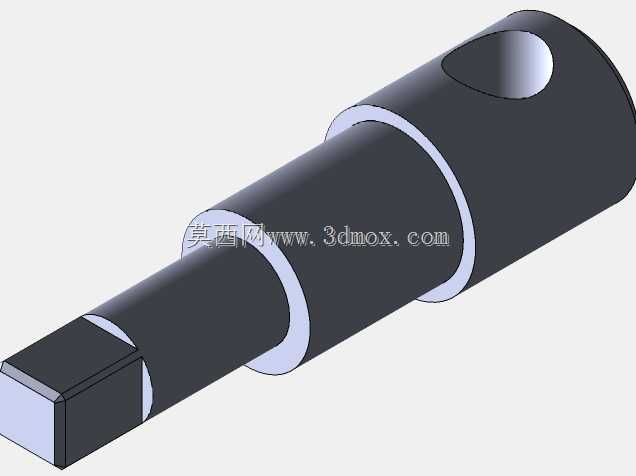

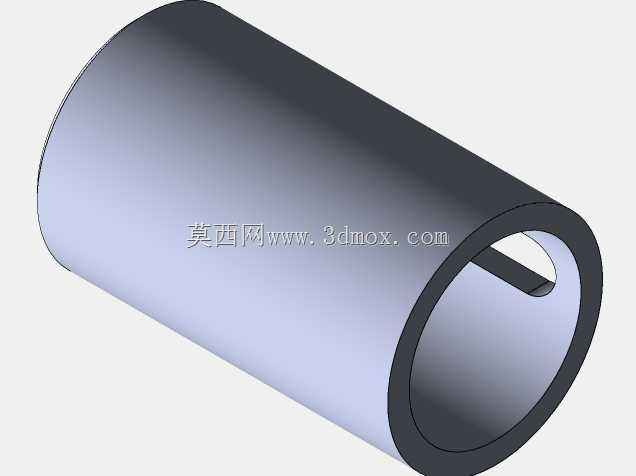

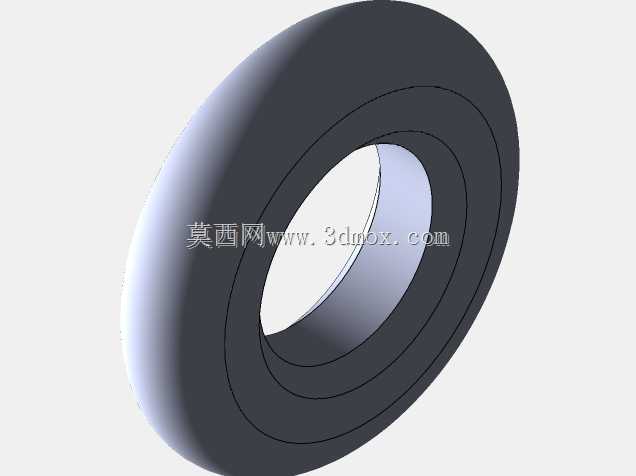

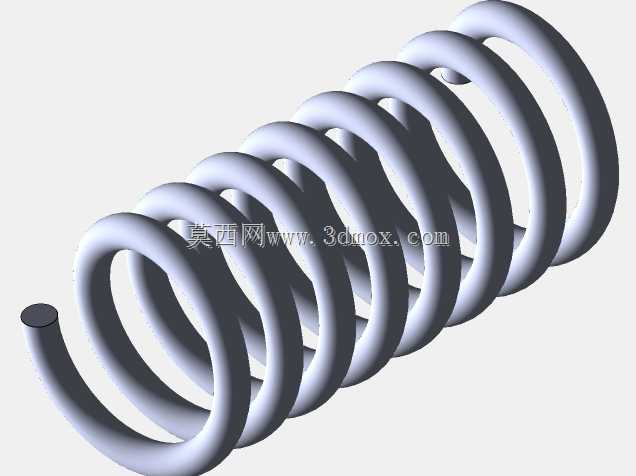

　　在常规机械加工、设备维保的现场场景里，这类轴状零件是台式钻床、手持电钻配套钻夹头的核心操作配件，也就是日常作业中用来松紧钻夹头、更换钻头的夹头扳手主体结构。日常车间里更换不同直径的麻花钻、扩孔钻、铰刀时，都需要借助这个零件插入夹头的对应定位孔，通过转动来驱动夹头内部的伞齿轮结构，带动夹头卡爪径向收缩或张开，实现刀具的夹紧与松脱，是钻削类加工场景里必不可少的手动操作配件。从结构设计逻辑来看，这个零件采用阶梯轴的整体布局，最末端的方头结构是核心的扭矩传递端，尺寸完全匹配钻夹头伞齿轮端面的方孔公差，方头做了微小的倒角处理，既方便快速对准插入夹头的定位孔，也能避免长期使用后棱边磕碰变形导致无法插入。靠近方头的第一段细轴是操作时的插入导向段，

　　直径略小于夹头定位孔的内径，插入后可以起到径向定位作用，避免转动扳手时出现偏摆打滑。中间的多段阶梯轴肩一方面是结构加强作用，在传递扭矩时避免应力集中在方头与轴身的衔接位置，另一方面也能控制插入夹头的深度，防止插入过深顶到夹头内部结构，或是插入过浅导致方头啮合长度不足打滑。轴身最粗段的径向通孔是用来插入加力杆的结构，日常松紧夹头时可以将配套的金属圆杆穿入这个孔，通过增大力臂的方式降低操作力度，遇到夹头锈蚀、刀具夹紧力过大的情况时，也能借助加力杆输出更大的扭矩，不需要额外借助管钳等工具损伤夹头外观。从安装边界来看，这个零件的方头尺寸、导向段直径、轴肩间距都严格匹配对应规格的钻夹头参数，

　　不同夹持范围的钻夹头对应的扳手方头尺寸有明确的公差要求，比如13mm夹持规格的钻夹头，配套扳手的方头对边尺寸通常为6mm，导向段直径8mm，插入深度控制在15mm左右，确保啮合强度足够的同时不会干涉夹头内部的卡爪运动轨迹。设计时需要重点关注几个结构细节：首先是方头的热处理硬度，因为长期传递扭矩，方头棱边如果硬度不足很容易出现卷边、磨损，导致无法和夹头齿轮的方孔有效啮合，一般会做局部淬火处理，硬度控制在HRC40-45之间，兼顾耐磨性和韧性，避免过硬导致敲击时脆断。其次是轴身的同轴度要求，方头和各段轴颈的同轴度公差要控制在0.05mm以内，否则插入夹头后转动会出现卡滞，长期使用会磨损夹头的定位孔，导致夹头精度下降。

　　另外径向通孔的位置要设置在轴身最粗段的中心位置，孔的边缘要做倒角去毛刺，避免穿入加力杆时划伤操作人员，同时孔和轴身的垂直度要保证，防止加力杆穿入后偏斜，受力时出现应力集中导致孔口开裂。在实际使用场景中，这类零件除了配套台式钻床、手持电钻的钻夹头，也会适配车床尾座的钻夹头、铣床的专用工装夹头，只要是采用伞齿轮驱动卡爪松紧的三爪钻夹头，都需要对应规格的这类扳手来操作。很多车间里会出现扳手丢失的情况，这时候就需要根据现有夹头的方孔尺寸、定位孔深度来测绘制作对应的扳手，建模时要严格匹配各段尺寸，尤其是方头的对边公差，一般取负公差0.02-0.05mm，保证插入顺畅不会松旷，轴肩的位置要准确，避免插入深度不对导致无法有效啮合齿轮。另外轴身的表面粗糙度不需要过高，一般Ra1.6即可，手握的位置不需要做额外防滑处理，因为实际操作时主要是通过加力杆来施力，轴身本身只起到定位和传递扭矩的作用。还要注意阶梯轴的过渡位置要做圆角处理，圆角半径不小于1mm，避免热处理和受力时出现应力集中导致轴身断裂，尤其是方头和导向轴的衔接位置，是扭矩传递的应力集中区，圆角处理能大幅提升零件的使用寿命。
