四输出轴锥齿轮差速传动机构

　　这套四输出轴锥齿轮差速传动机构，核心应用场景集中在需要多轴同步差速输出的特种行走设备、多轮驱动作业平台以及分动传动单元中，区别于常规车辆单输入双输出的差速结构，该机构采用四个径向均布的输出轴布局，能够同时向四个正交方向传递扭矩，适配四轮独立驱动的小型作业底盘、四向输出的传动分动箱等特殊工况需求。从实际用途来看，该机构可在单一动力输入的前提下，实现四个输出端的差速转动，当某一输出轴端遇到负载变化时，内部锥齿轮组会自动调整各轴的转速分配，避免传动系统出现卡滞、扭矩过载打齿的问题，尤其适合需要四个行走轮在转弯、不平路面行驶时自动匹配转速的小型无人底盘、特种巡检机器人行走部，也可作为多工位回转工装的分动单元，

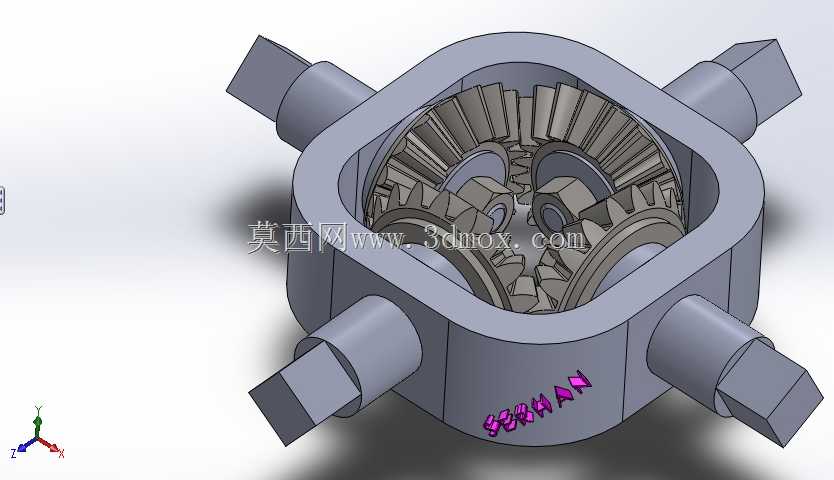

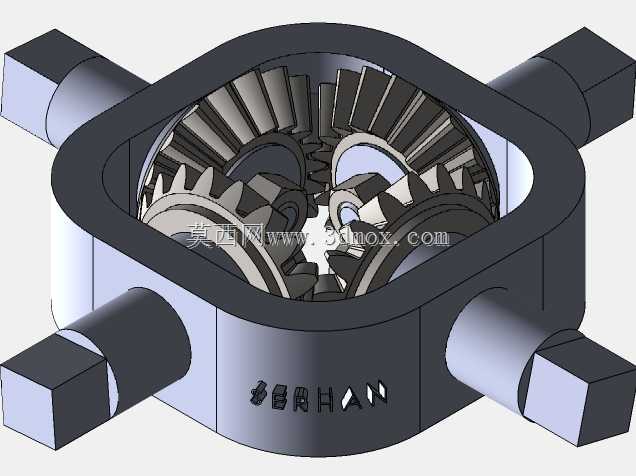

　　将单一动力拆分至四个正交布置的执行端。在功能特性上，该机构采用封闭式方型壳体结构，四个输出轴沿壳体四个正交侧面伸出，轴端采用方轴结构设计，可直接与外接轮毂、执行构件的方孔配合，无需额外加装联轴器即可传递扭矩，降低了装配复杂度；内部采用多组直齿锥齿轮啮合传动，齿轮组沿壳体中心对称布置，啮合间隙均匀，传动过程中径向力可相互抵消，降低壳体轴承位的负载，提升整体传动效率。设计思路上，整体采用对称式布局逻辑，壳体采用圆角方形结构，相比圆形壳体更便于在设备机架上定位安装，四个安装面可直接贴合机架安装板通过螺栓固定，无需额外设计弧形定位面；内部齿轮组的啮合中心与壳体几何中心完全重合，保证四个输出轴的传动比完全一致，避免出现各轴输出转速偏差的问题；

　　壳体内部预留有足够的储油空间，可容纳润滑脂对齿轮啮合面进行持续润滑，减少日常维护频次。从外形尺寸与安装边界来看，四个输出轴的轴端端面处于同一外接圆上，安装时需保证四个轴端的外接构件不会发生运动干涉，壳体上的轴承位与输出轴采用间隙配合，装配时需保证轴承压装到位，避免轴系窜动影响齿轮啮合精度；输出轴的方头尺寸与外接构件的方孔需采用过渡配合，保证扭矩传递的可靠性，同时方头根部设计有退刀槽，避免装配时出现应力集中导致轴头断裂。在实际选型适配时，需注意该机构的四个输出轴为正交布置，安装空间需预留出四个轴的伸出长度，壳体的四个安装平面可作为安装基准面，安装时需保证壳体安装面与机架贴合度不低于85%，避免壳体受力变形导致内部齿轮啮合卡滞；

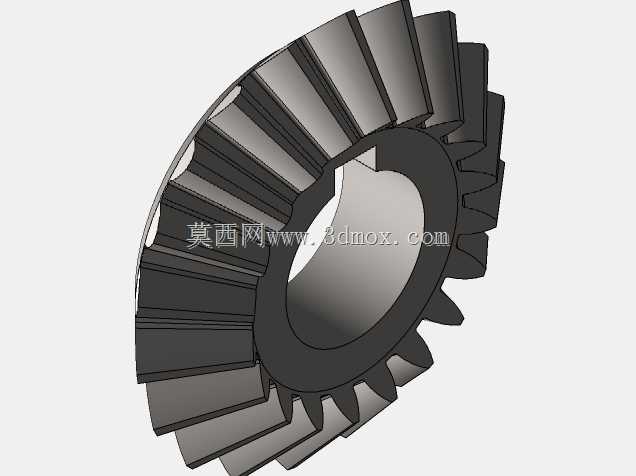

　　内部锥齿轮的模数根据传递扭矩大小匹配，常规工况下采用小模数锥齿轮即可满足小型设备的传动需求，若需传递更大扭矩，可在保持安装接口不变的前提下调整齿轮模数与齿宽，提升整体承载能力。该传动机构的差速逻辑与常规对称式锥齿轮差速器一致，当四个输出轴端负载一致时，内部行星锥齿轮仅随差速器壳体公转，四个输出轴转速保持一致；当某一轴端负载增大或减小时，行星锥齿轮在公转的同时产生自转，自动调整各轴的转速分配，保证各输出端扭矩始终处于平衡状态，避免单轴负载过大导致传动件损坏。
