庞特结构组件工程图纸与三维建模设计

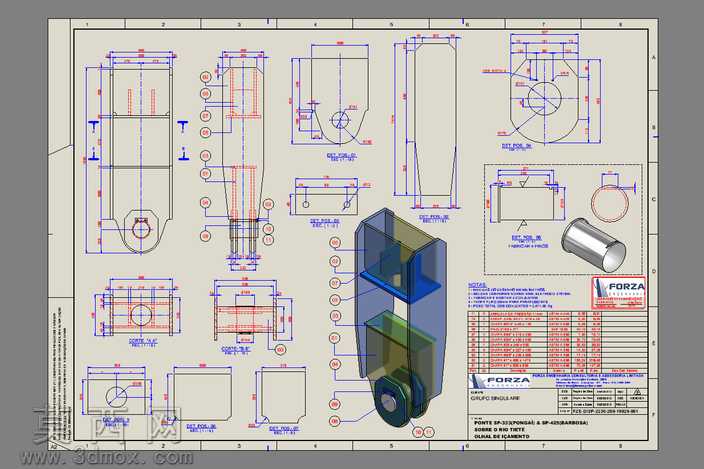

本作品围绕庞特结构组件开展全流程三维设计与工程制图工作，依托三维建模软件完成整套组件的参数化建模，首先对组件包含的各类异形板件、筒状零件、连接结构进行逐一特征构建，针对板类零件通过草图绘制、拉伸、切除、倒角等基础特征完成主体轮廓搭建，对筒状回转类零件采用旋转特征结合薄壁参数设置实现精准建模，对底部带轮结构则通过多特征组合完成轮体、连接轴、装配位的细节还原。建模过程中严格遵循机械设计公差规范，对各零件的装配配合面预留合理的配合间隙，对安装孔位、连接点位的尺寸进行统一参数关联，确保修改单一部件尺寸时相关联结构可同步更新，提升模型的可编辑性。完成零件建模后开展虚拟装配工作，按照实际装配逻辑依次完成各板件的定位、筒状零件的插接、底部轮组的安装，通过配合约束限制各零件的自由度，还原组件真实的装配关系，同时开展干涉检查，排查零件间的空间冲突问题，对存在干涉的部位及时调整结构尺寸，确保装配后各部件无结构冲突、运动部件可实现预期动作。材质配置阶段根据零件实际应用场景赋予对应材质属性，金属结构件赋予碳钢材质并调整表面粗糙度参数，筒状零件赋予金属镀铬材质模拟光滑金属表面，透明检视部位赋予半透明工程塑料材质，不同材质的区分让模型结构层次更清晰，也为后续渲染输出提供基础。工程图绘制阶段严格遵循机械制图国家标准，生成包含主视图、俯视图、侧视图及多个局部剖视图的二维工程图纸，对各视图添加完整的尺寸标注、形位公差标注、表面粗糙度标注，在图纸对应位置放置三维轴测图直观展示组件整体形态，同时编制零件明细栏标注各零件的序号、名称、材料、数量信息，确保图纸可直接用于生产加工指导。设计过程中充分考虑组件的结构强度与装配便利性，对受力较大的连接部位增加加强筋结构提升结构刚性，对需要后期维护拆装的部位设计合理的操作空间，整体模型结构完整、参数准确，工程图标注规范清晰，可用于该类组件的结构验证、生产加工参考以及相关机械结构的设计教学使用。
