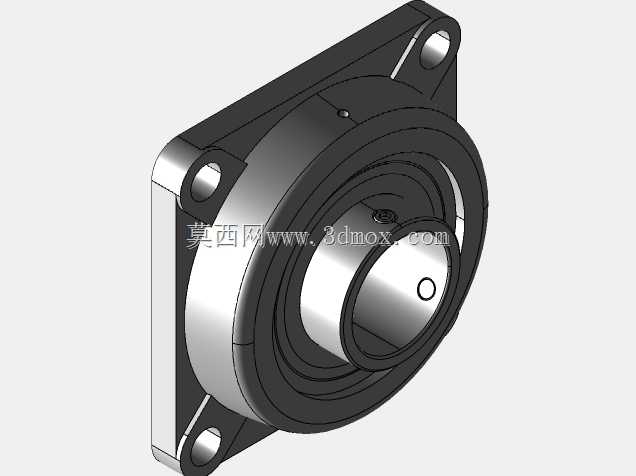

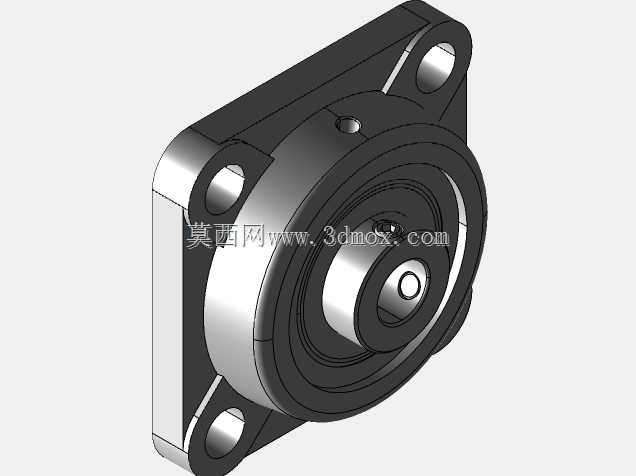

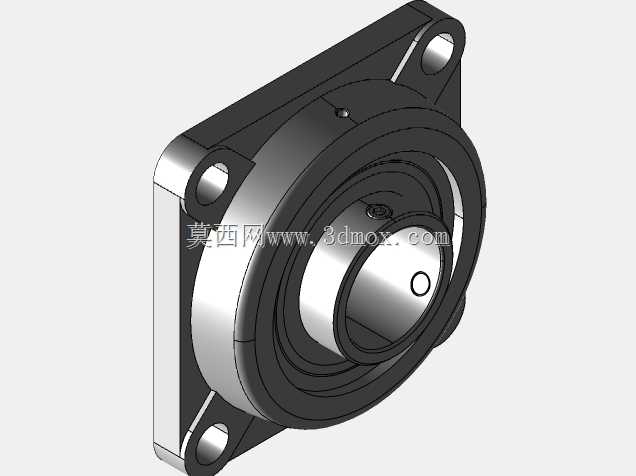

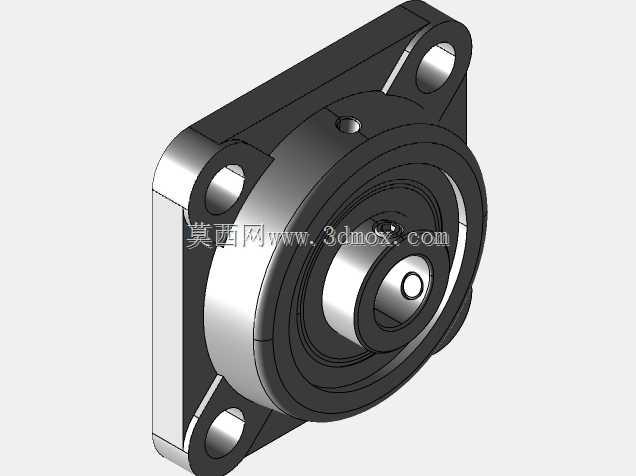

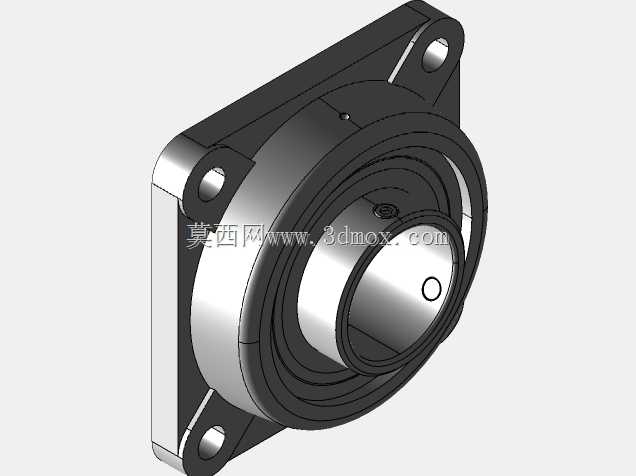

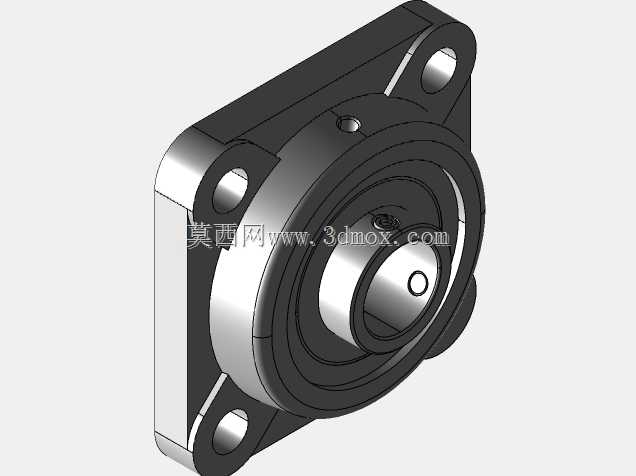

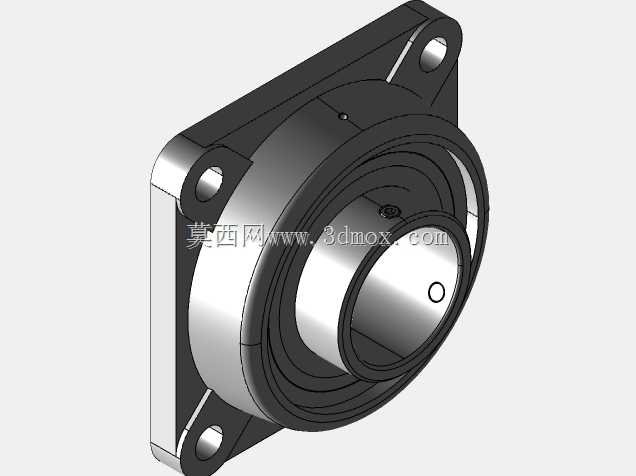

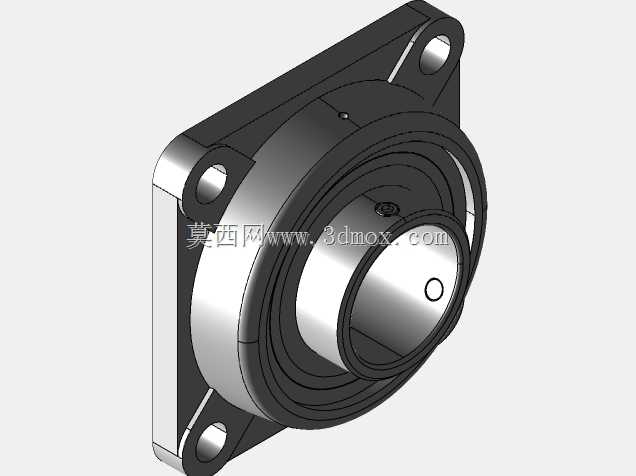

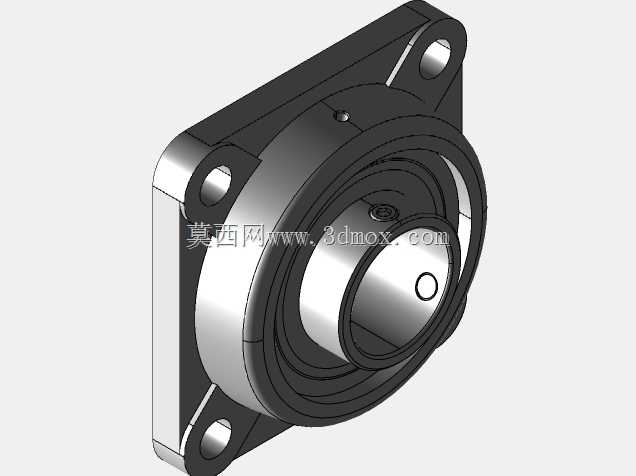

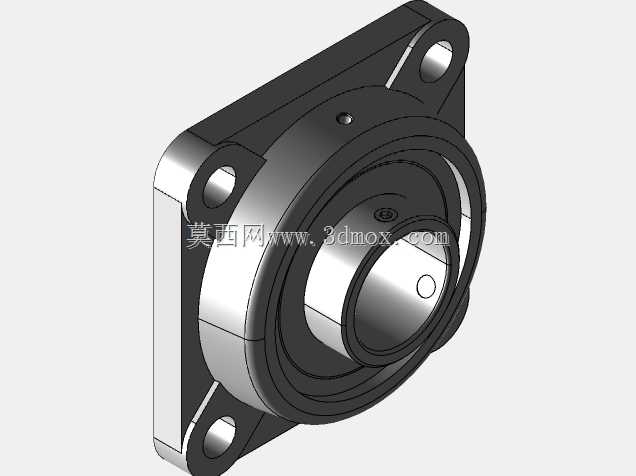

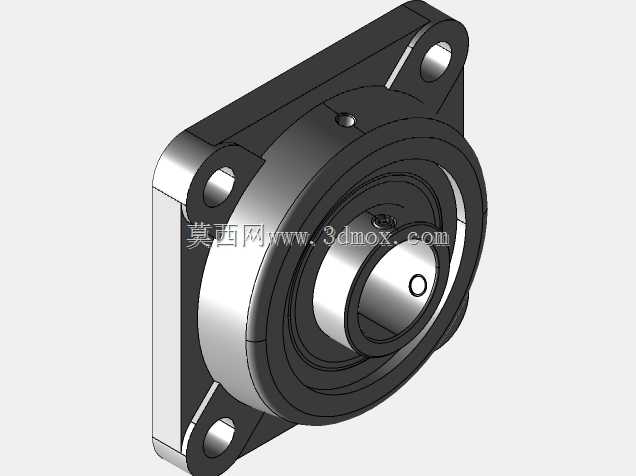

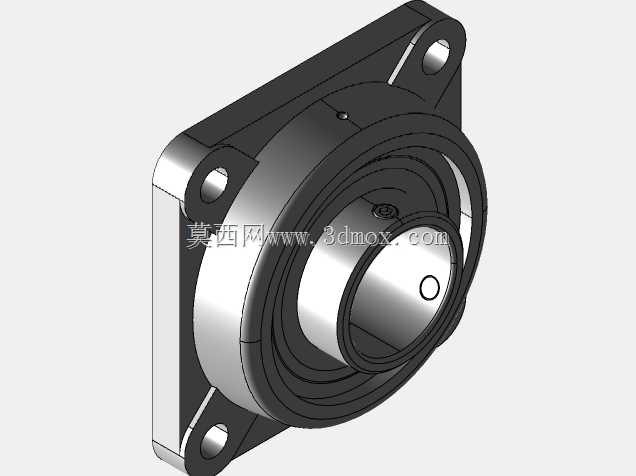

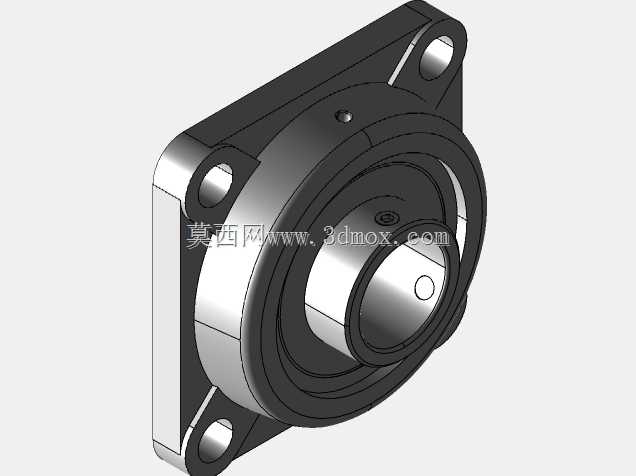

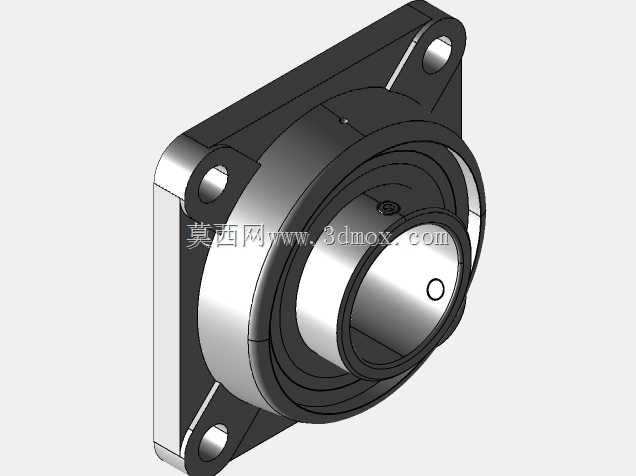

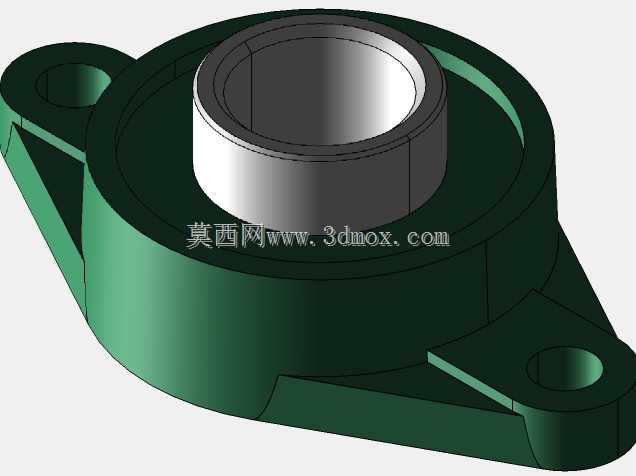

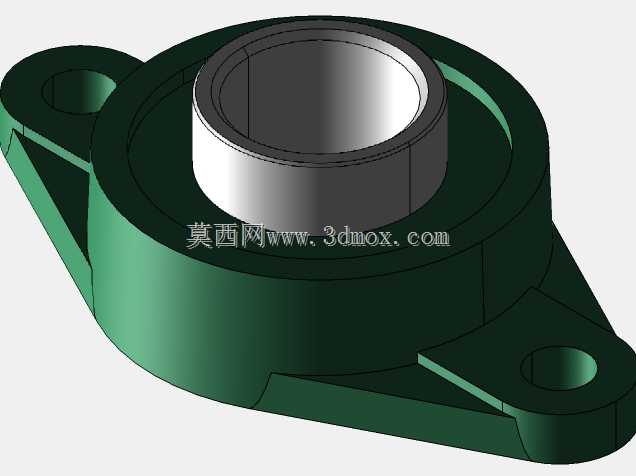

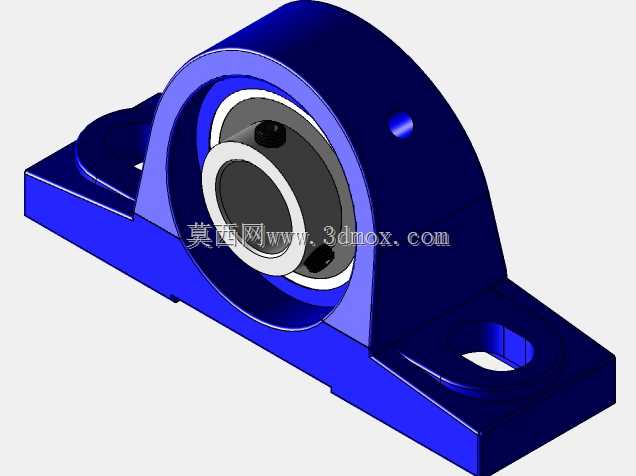

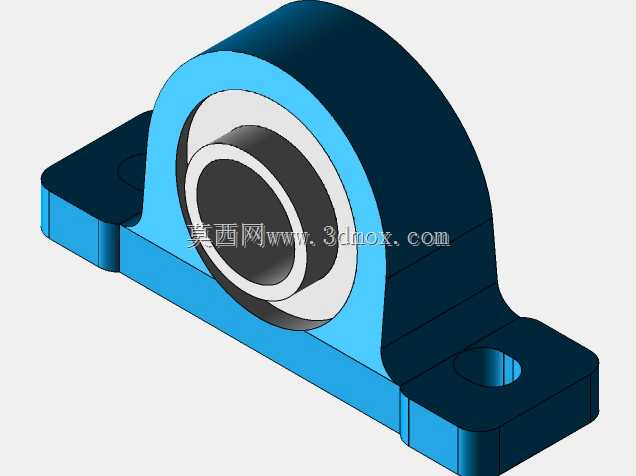

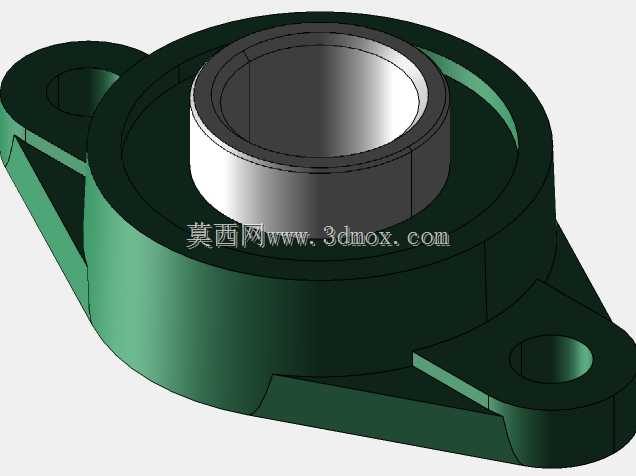

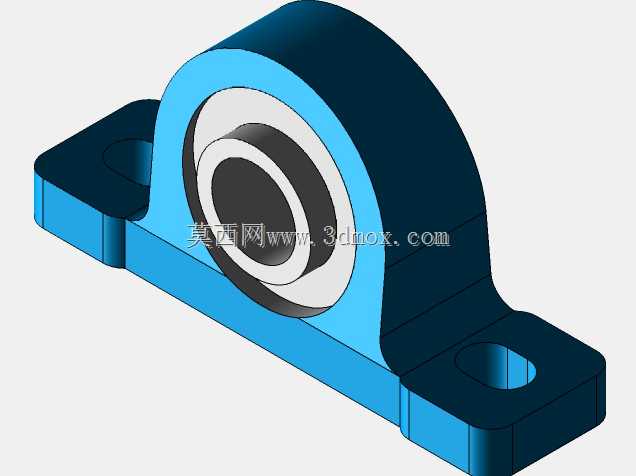

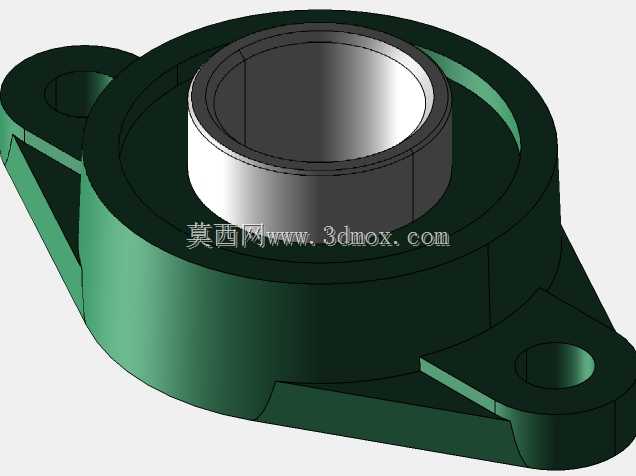

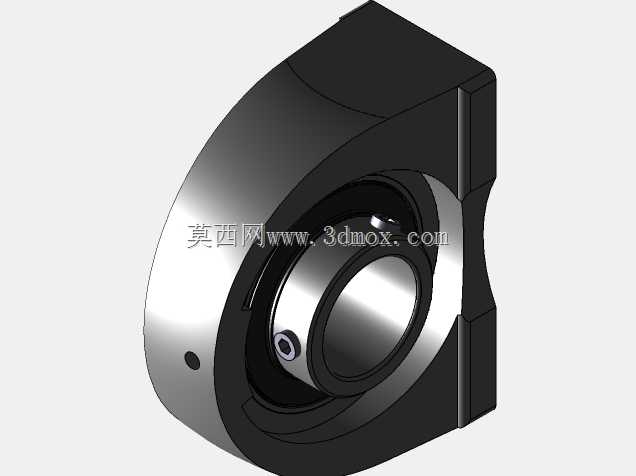

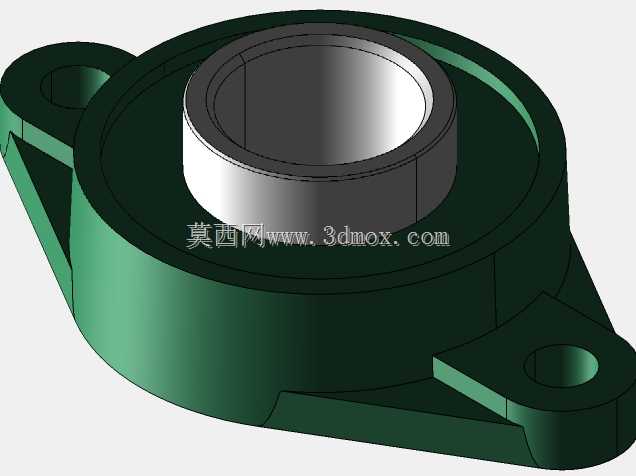

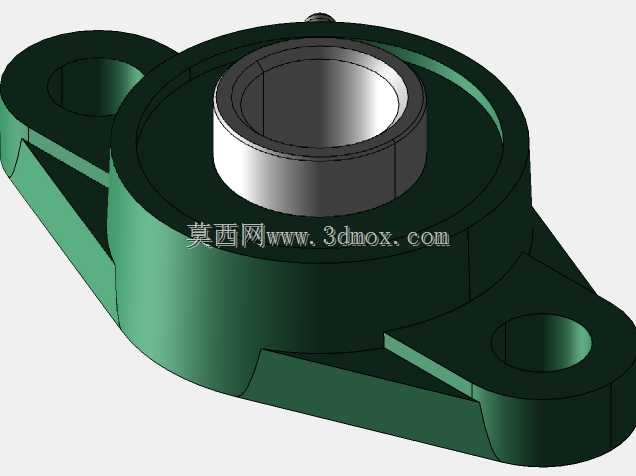

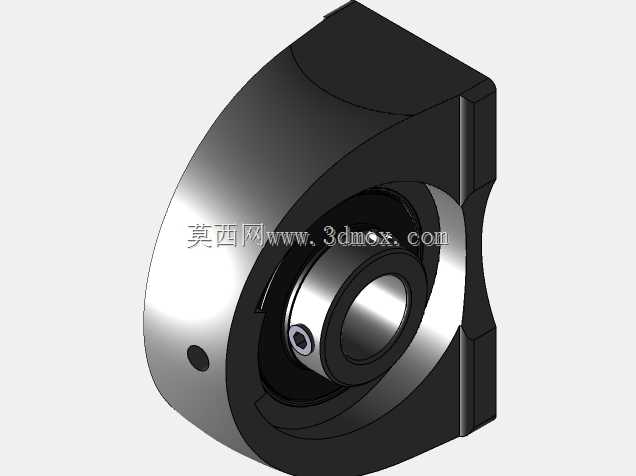

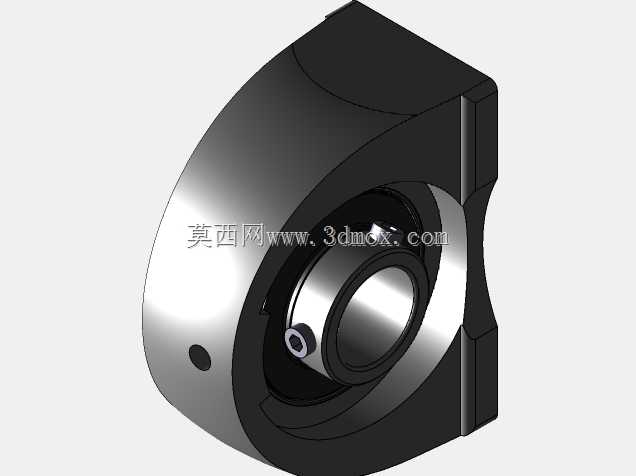

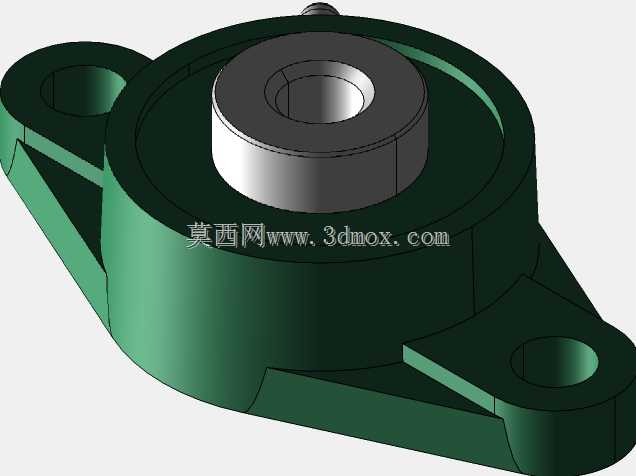

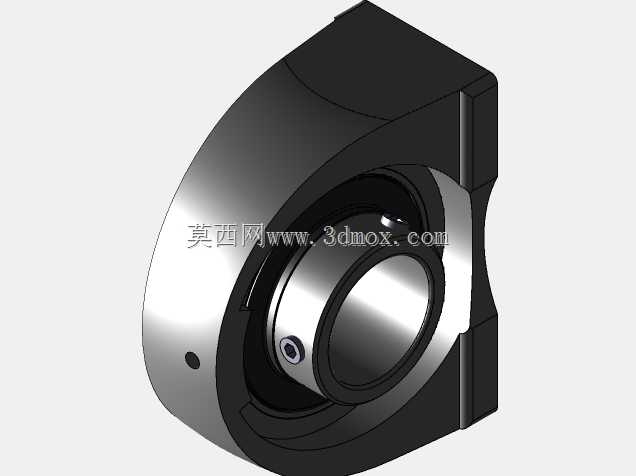

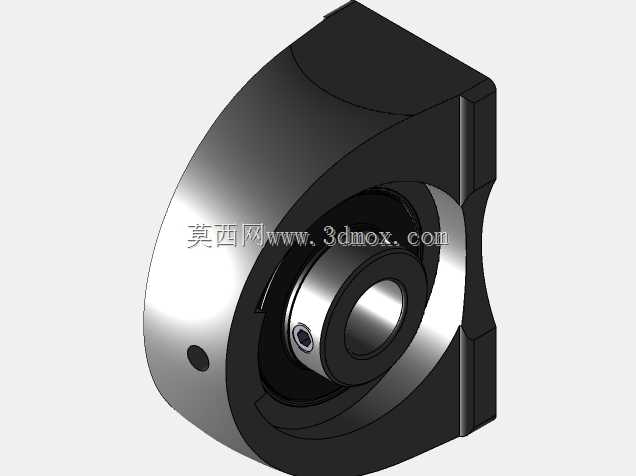

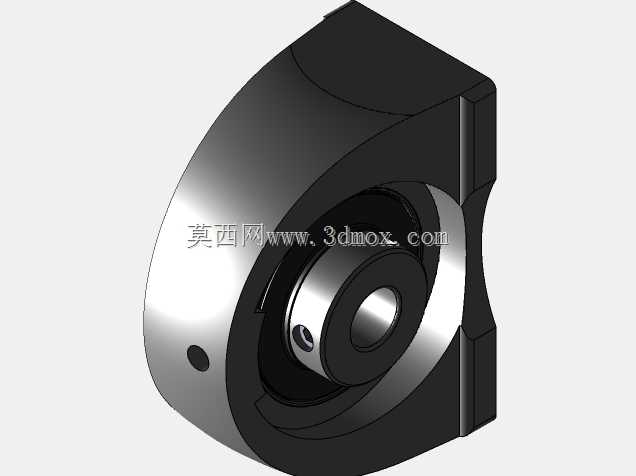

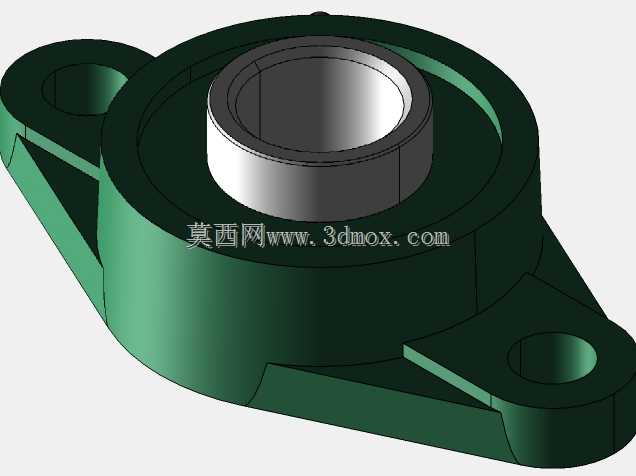

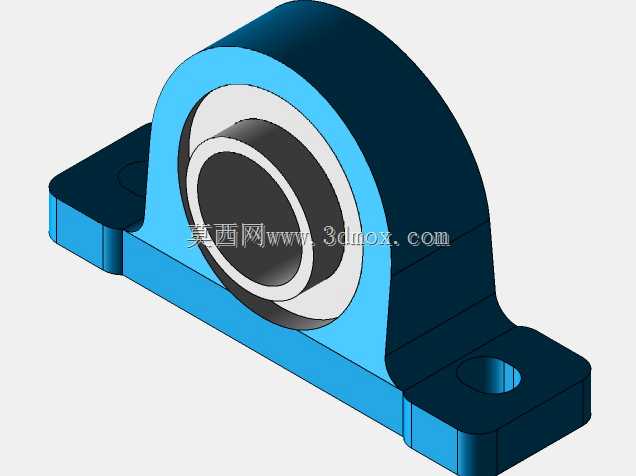

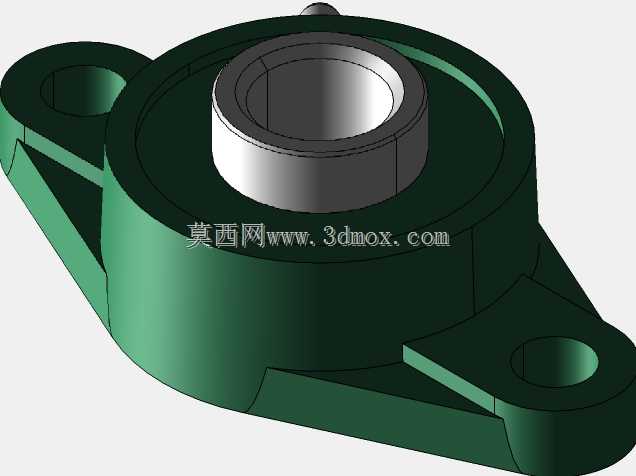

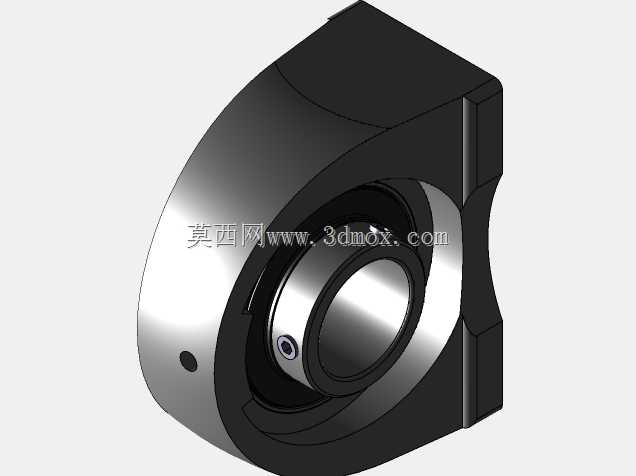

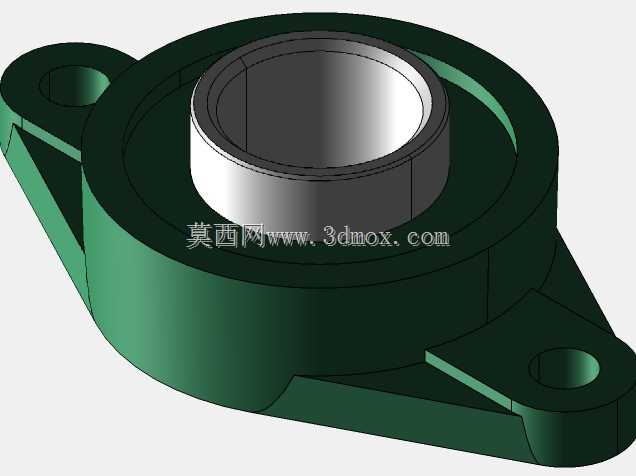

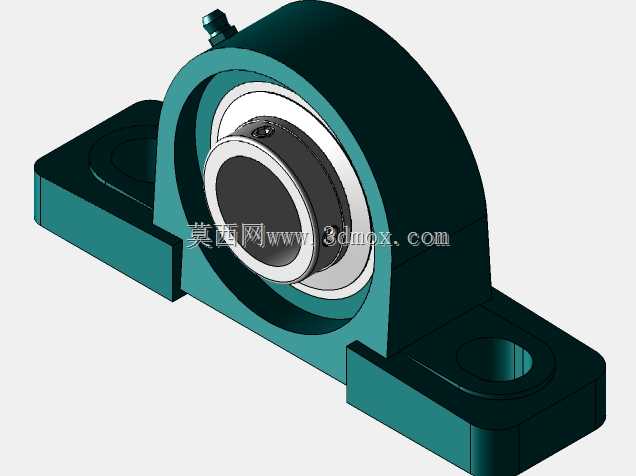

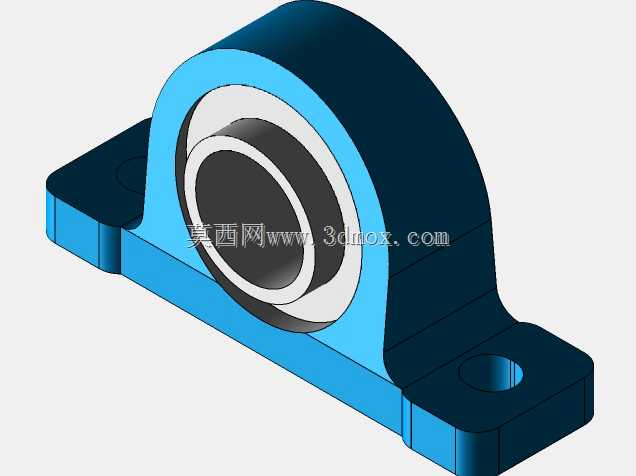

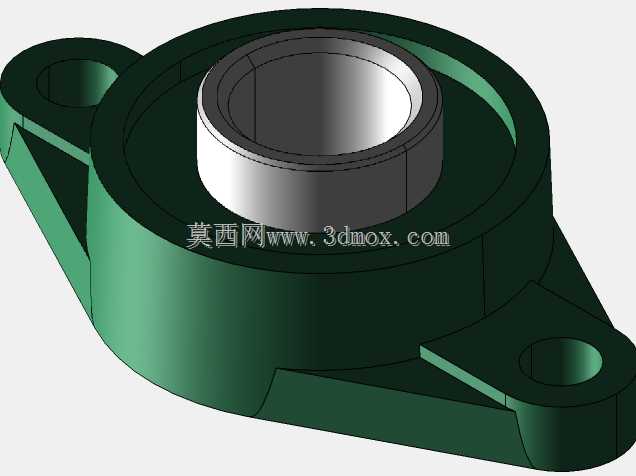

  在各类旋转传动设备的结构布局中,轴承支撑部件的选型与安装直接决定了轴系运转的稳定性与使用寿命,这款方形法兰凸缘结构的轴承支撑件,是针对紧凑安装空间下的轴端支撑场景开发的结构方案,目前已在小型输送线辊筒端支撑、小型动力输出轴端定位、轻工设备传动辊组等场景中得到实际验证。不同于常见的剖分式轴承座或者立式带座轴承,这款结构采用一体化方形法兰安装面设计,四个安装孔分布在法兰盘的四个角位,安装时不需要额外加工复杂的定位止口,只需要在安装基板上按照孔位打好对应的通孔,使用螺栓直接锁紧即可完成固定,安装面与轴承承载位的垂直度在建模阶段就做了公差约束,能够保证安装后轴承内圈的回转轴线与安装基面保持垂直,避免轴系运转时出现额外的偏载力矩。从结构功能来看,这款支撑座的核心作用是为外圈带止动挡边的标准滚动轴承提供定位与承载腔体,座体内部的轴承安装孔按照基孔制配合要求设计,能够保证轴承外圈压入后不会出现周向转动或者轴向窜动,座体朝向轴伸端的位置设计了内凹的挡边结构,刚好可以抵住轴承外圈的端面,限制轴承在受到轴向载荷时向轴伸方向的位移,而座体背部则预留了密封件的安装槽位,可以加装毡圈油封或者骨架油封,避免设备运行过程中外界的粉尘、切削液或者其他杂质进入轴承滚道内部,同时也能防止轴承内部的润滑脂向外泄漏,延长轴承的维护周期。在设计思路上,这款结构优先考虑了安装空间的利用率,方形法兰的外轮廓尺寸相比同规格的圆形法兰座更便于在型材搭建的机架上安装,

  尤其是在采用工业铝型材作为机架主体的设备上,方形的安装边可以直接贴合铝型材的槽面,不需要额外加装过渡连接板,四个安装孔的孔距经过匹配校核,刚好适配常用规格铝型材的槽间距,现场安装时不需要反复调整位置,能够大幅缩短装配工时。座体的主体壁厚根据承载需求做了等强度优化,在轴承安装腔体的外侧做了环形的加强筋结构,既能够保证座体在承受径向冲击载荷时不会出现开裂变形,又不会因为壁厚过大导致整体重量增加,对于需要控制设备整体重量的移动类设备或者小型桌面设备来说,这种轻量化的加强结构能够很好平衡强度与重量的需求。从安装边界尺寸来看,法兰盘的四个安装孔采用通孔设计,孔的直径适配常用的内六角圆柱头螺栓规格,安装时螺栓可以从法兰正面穿入,

  在安装基板的背面锁紧螺母,也可以根据安装场景的需求,将安装基板加工成螺纹孔,直接从正面拧入螺栓固定,两种安装方式都能保证足够的锁紧力。座体的总厚度控制在紧凑范围内,轴伸端的突出高度不会占用过多的轴端空间,即使是在安装空间非常局促的多辊并列排布场景下,相邻两个支撑座之间也不会出现干涉。轴承安装孔的深度按照标准轴承的宽度设计,压入轴承后轴承端面与座体端面基本齐平,不需要额外加装轴向定位挡圈,简化了装配的零件数量。在实际使用场景中,这类支撑座通常用于承受中等载荷、转速适中的传动场合,比如小型皮带输送机的两端辊筒支撑,每个辊筒两端各安装一个该型号的支撑座,辊筒的轴颈穿过轴承内圈,通过顶丝或者锁紧螺母将轴与轴承内圈固定,

  运转时辊筒的径向载荷直接通过轴承传递到支撑座,再通过法兰安装面分散到设备机架上,由于法兰面与机架的接触面积较大,单位面积的承压更小,长期运行也不会出现机架接触面压溃的问题。在小型木工机械的进给辊组、包装设备的牵引辊机构上,这类支撑座也有广泛的应用,因为这类设备通常需要频繁调整辊组的位置,一体化的法兰结构拆卸非常方便,松开安装螺栓就可以整体移动支撑座的位置,调整辊间的间隙或者平行度,调整完成后重新锁紧螺栓即可,不需要重新对轴承座进行复杂的找正。建模过程中对所有的安装尺寸都做了参数化关联,如果需要适配不同轴径的轴承,只需要修改轴承安装孔的直径、安装孔的孔距以及法兰的整体外形尺寸参数,就可以快速衍生出同系列不同规格的支撑座模型,不需要重新绘制整个结构,能够大幅提高系列化设计的效率。模型中所有的倒角与圆角都按照机械加工的工艺要求做了处理,法兰安装面的边缘做了小倒角,去除加工毛刺,轴承安装孔的入口端做了引导倒角,方便压入轴承时不会刮伤轴承外圈的表面,安装孔的两端也做了沉头或者倒角处理,避免螺栓拧入时出现螺纹错扣或者孔边毛刺影响螺栓贴合的问题。对于需要做轻量化改造的场景,还可以在法兰盘的非承载区域做减重孔设计,在保证整体结构强度不受影响的前提下进一步降低座体的重量,不过在常规的工业应用场景下,实心的法兰结构抗振性能更好,更适合有冲击载荷的工作环境。
