M3型油枪供弹弹匣结构三维建模

　　在轻武器装备的结构设计领域，供弹部件的可靠性直接决定了整枪的连续射击稳定性，M3油枪弹匣作为适配对应型号冲锋枪的供弹核心组件，其结构设计需要兼顾供弹顺畅性、部件耐用性与装配便捷性。从实际应用场景来看，这类弹匣主要配用于.45口径的M3系列冲锋枪，在近距离突击作战、警用勤务配装以及影视道具复刻场景中都有广泛的结构参考需求，尤其是在轻武器教具制作、战术装备模拟训练器材开发环节，精准的弹匣三维结构能够为配套工装设计、模拟供弹测试提供可靠的数字模型支撑。

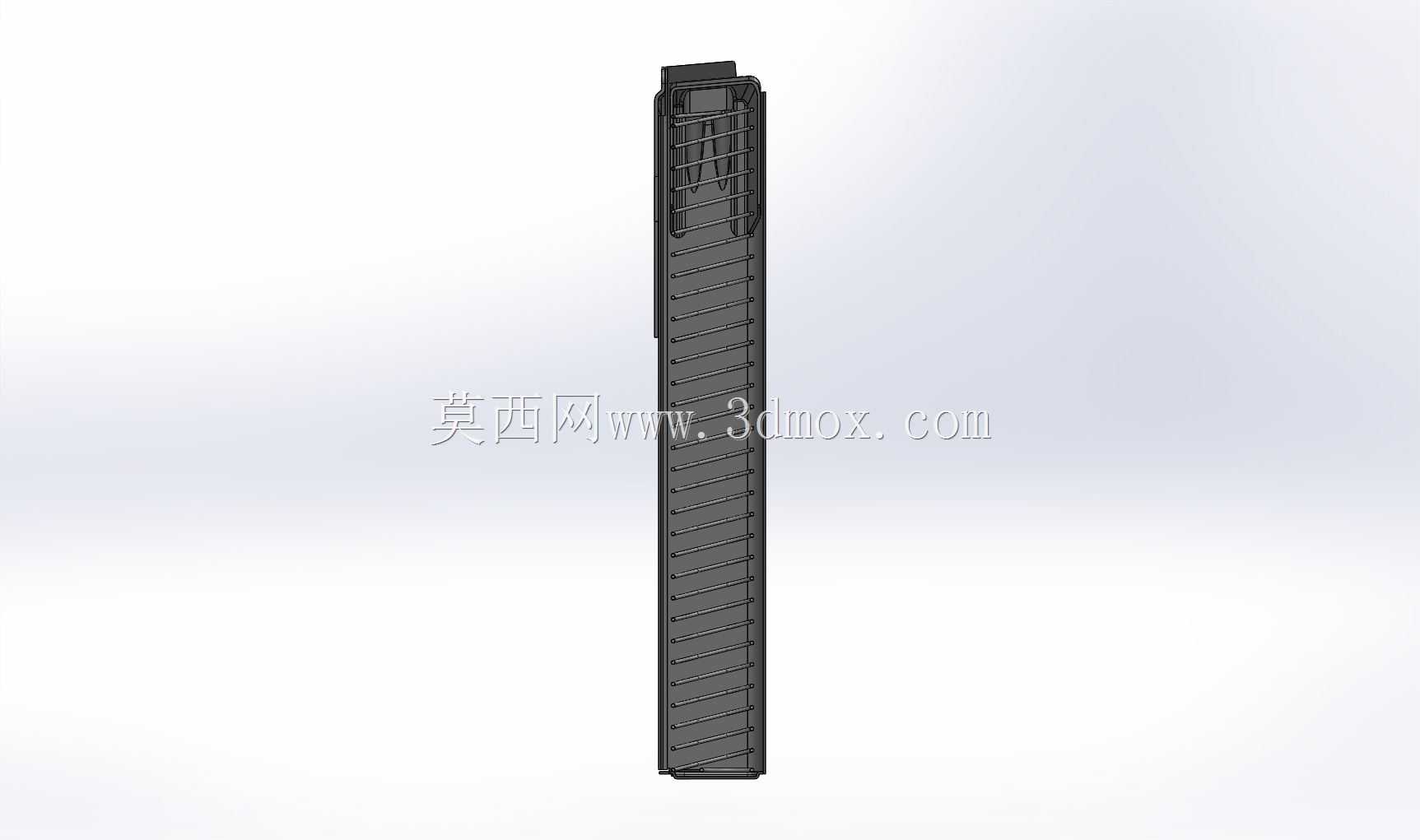

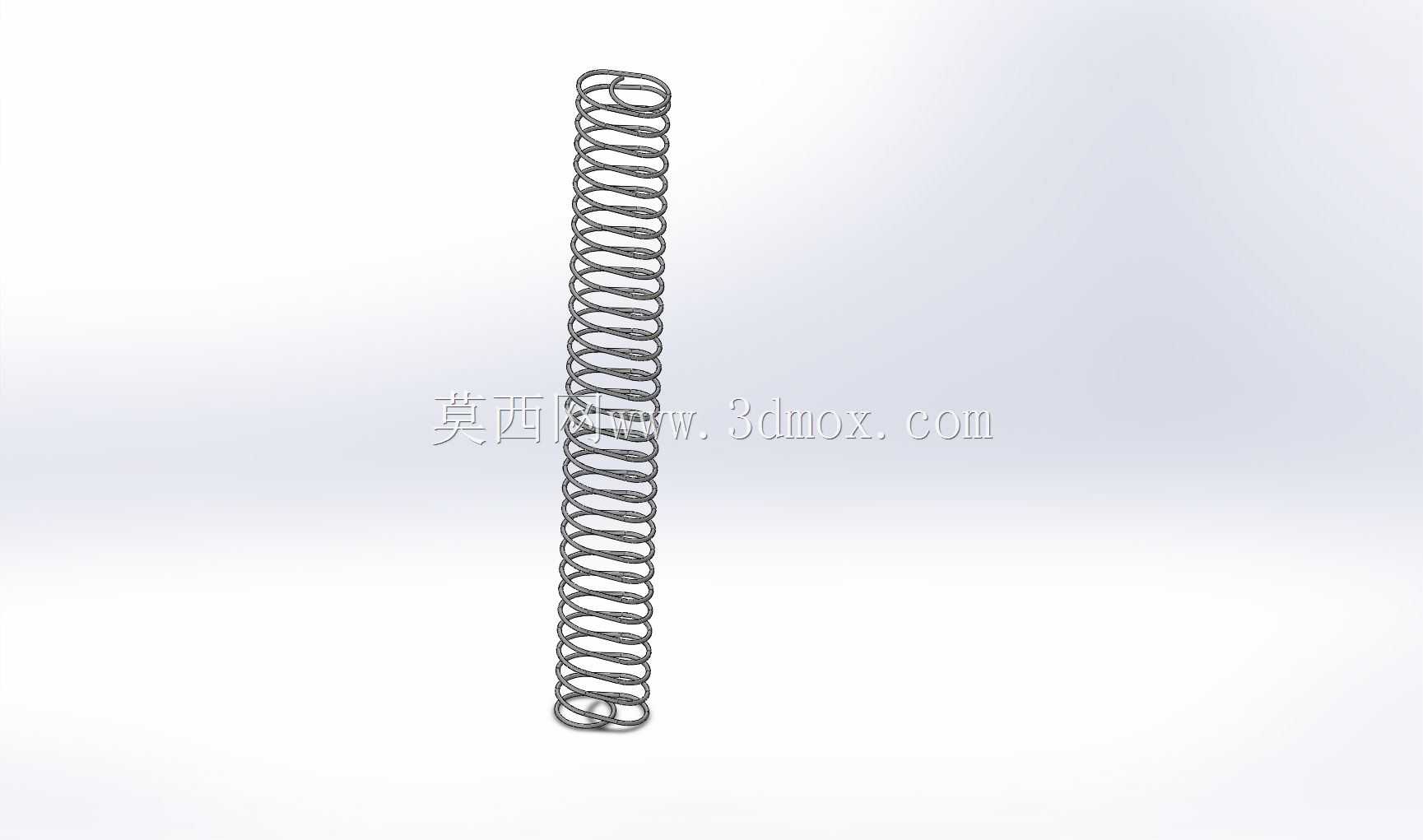

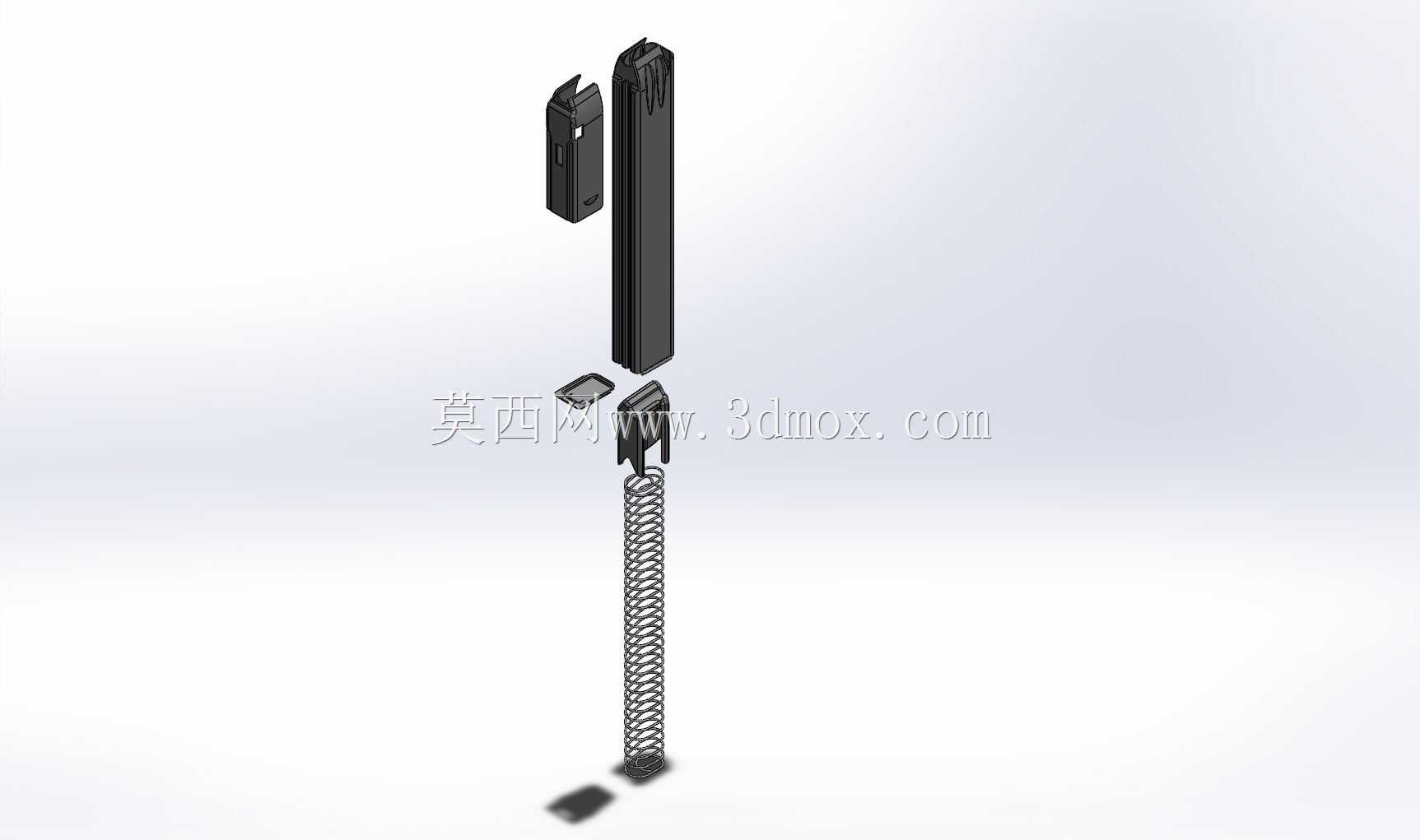

　　从功能特性层面拆解，该弹匣采用双排单进的供弹布局，核心功能是在枪械连续射击过程中，依靠托弹簧的持续弹力将托弹板上的弹药逐发推送至抱弹口位置，确保枪机后坐复进过程中能够顺利推弹入膛。整个弹匣组件由弹匣主体外壳、托弹簧、托弹板、弹匣底盖四个核心部分构成，其中弹匣外壳采用冷冲压成型的薄壁长槽结构，侧壁设置有对应的定位卡槽，既能够在插入机匣弹匣井时实现可靠的轴向定位，也能为内部托弹板的上下滑动提供稳定的导向约束，避免托弹板在往复运动过程中出现卡滞、偏斜的问题。托弹簧作为整个供弹机构的动力源，采用等节距圆柱螺旋压缩弹簧设计，弹簧的线径、节距与自由长度经过匹配计算，能够在弹匣满弹状态下提供足够的初始推力，同时在弹药即将耗尽时仍能保持足够的弹力将最后一发弹药推送到位，避免出现供弹乏力导致的空膛故障。托弹板的上部设置有与弹药锥度匹配的弧形承托面，能够同时承托双排排列的弹药，托弹板两侧的导向凸台与弹匣外壳内壁的导向槽配合，将弹簧的轴向弹力平稳传递到弹药底部，其顶部的限位结构还能在最后一发弹药击发后，配合枪机实现空仓挂机的触发功能。

　　在设计思路上，这类弹匣的结构设计优先考虑战场环境下的耐用性与易维护性，外壳的壁厚经过优化，在保证整体结构抗挤压、抗形变能力的前提下，尽可能控制整体重量，降低携行负担。抱弹口位置采用收口式结构，通过冲压形成的对称抱弹齿对最上方的两发弹药形成限位，既能够保证弹药在弹匣内不会因剧烈晃动出现脱落，也能在枪机推弹时让弹药顺利从抱弹口滑出进入弹膛。弹匣底盖采用卡扣式连接结构，无需额外工具即可快速拆卸，方便日常维护时对托弹簧、托弹板进行清洁或者更换，底盖上的冲压加强筋能够提升底部的抗冲击能力，避免弹匣意外跌落时出现底盖脱落、内部零件弹出的问题。

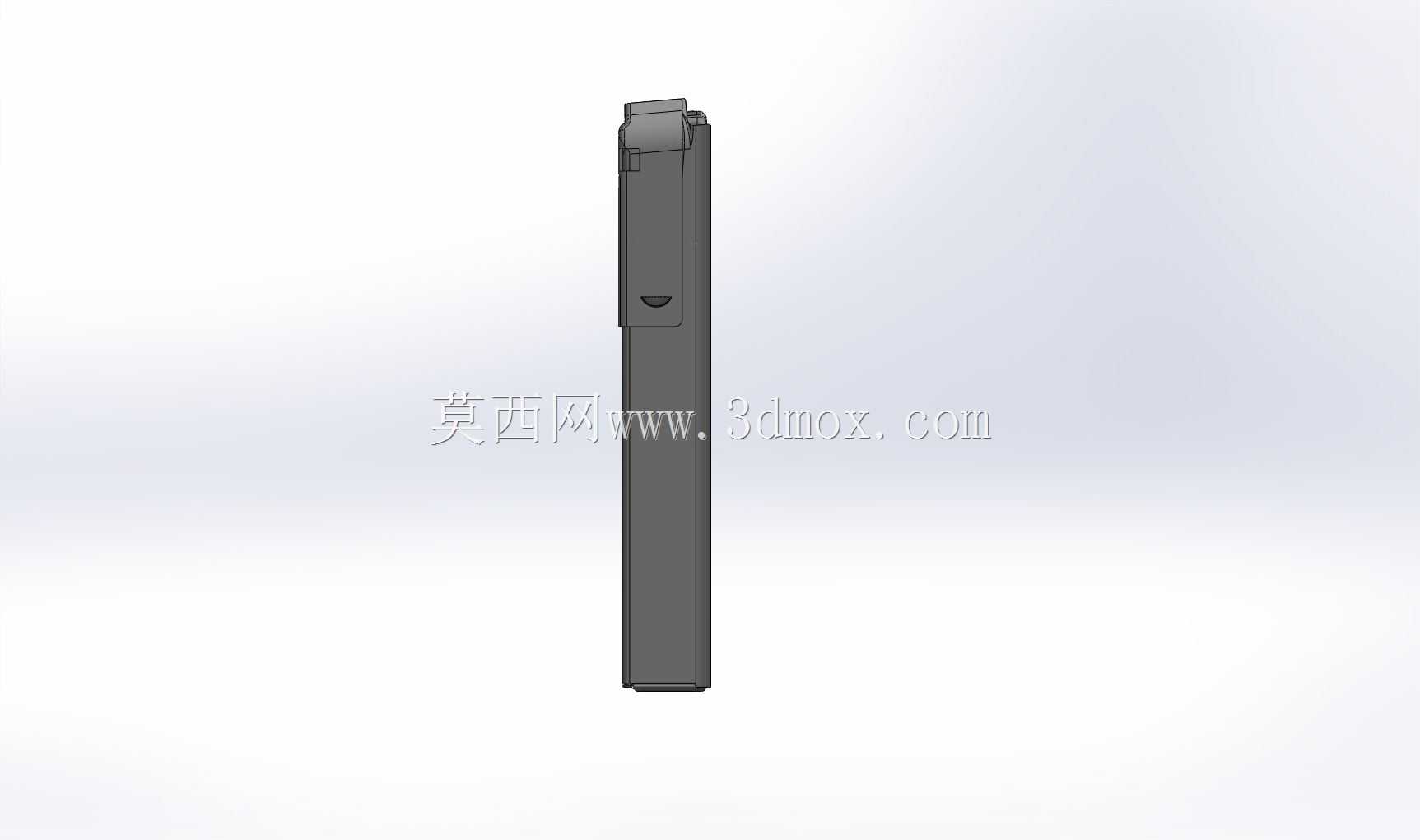

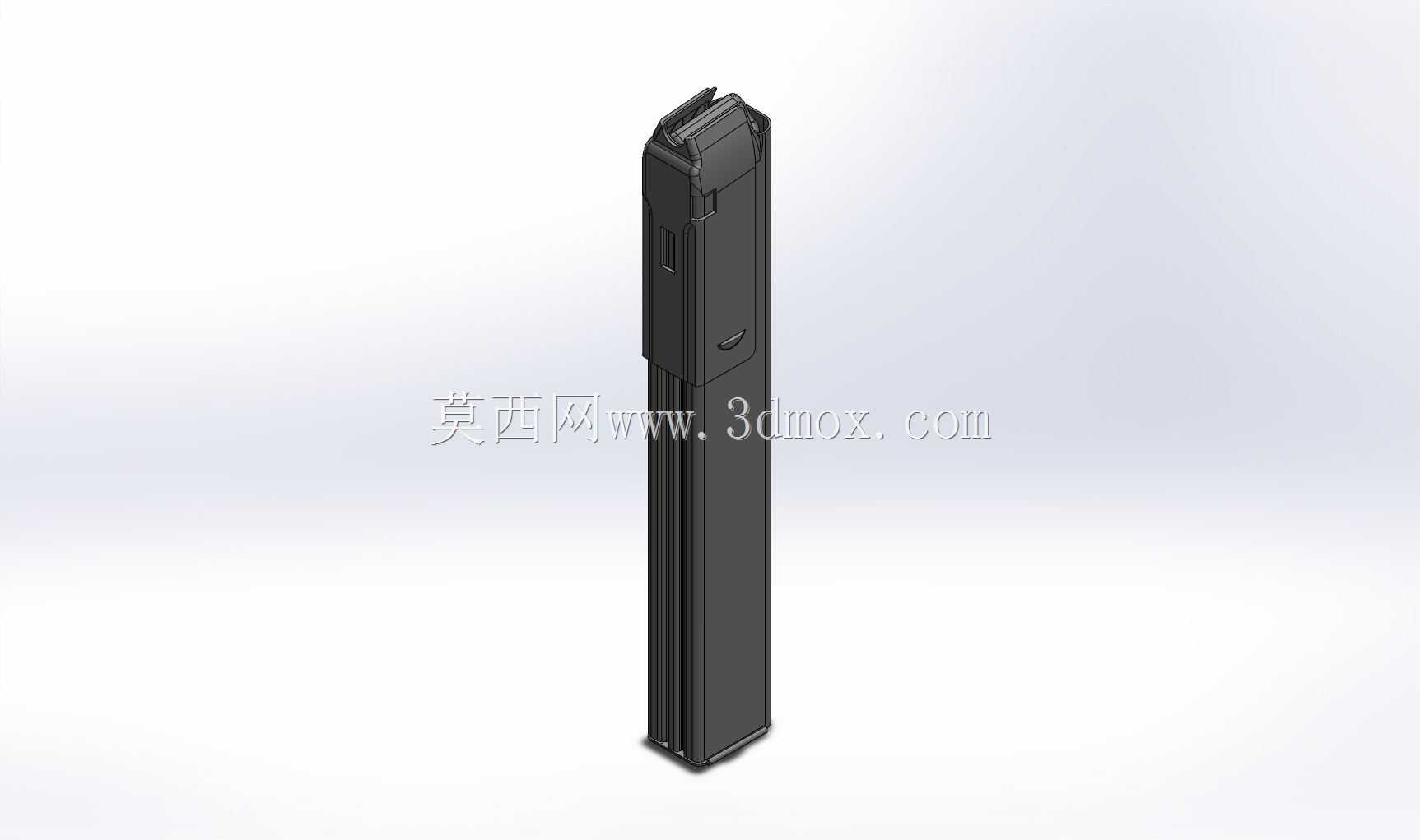

　　从安装边界与尺寸配合来看，该弹匣的整体外形为长条形薄壁结构，插入机匣的定位段尺寸与弹匣井的内廓尺寸保持严格的公差配合，插入后弹匣口部与枪管轴线、枪机推弹面的相对位置精度直接影响供弹可靠性，建模过程中需要严格控制弹匣的总长度、抱弹口的宽度、托弹板的行程范围，确保托弹板运动到最高位置时，最上方弹药的轴线与枪膛轴线的同轴度误差控制在合理范围内。弹匣侧面的余弹观察槽位置也需要与实际结构匹配，方便使用者快速判断剩余弹药量，同时观察槽的开孔尺寸经过优化，不会因为开孔过大导致外壳结构强度出现明显下降。在实际的建模验证过程中，还需要模拟托弹簧在全压缩状态、半压缩状态、自由状态下的长度变化，确认托弹板在整个行程范围内不会与弹匣内壁出现运动干涉，各部件的装配间隙控制在合理范围，既不会因为间隙过小导致沙尘环境下出现卡滞，也不会因为间隙过大导致部件晃动幅度过大影响供弹精度。
