枪械配套Keymod战术附件安装导轨结构

　　在轻武器战术改装领域，Keymod导轨是目前主流的附件直接安装接口方案之一，区别于传统皮卡汀尼导轨的全段凸棱结构，这类导轨采用镂空式键位锁合设计，能够在保障附件安装强度的前提下，大幅降低枪械护木位置的附加重量，同时减少导轨凸棱对握持操作的硌手感，目前广泛应用于民用竞技射击、战术训练场景下的步枪护木改装环节，可兼容战术手电、激光指示器、前握把、小型瞄准镜等多种外置附件的快速装拆需求。从结构设计逻辑来看，这套导轨组件采用分体式装配思路，主体为长条形金属基座，基座上加工有对应Keymod标准的钥匙孔型安装槽，槽位分为大直径穿入段与小直径锁止段，安装时只需将附件配套的锁紧螺母从大直径端穿入护木对应开孔，

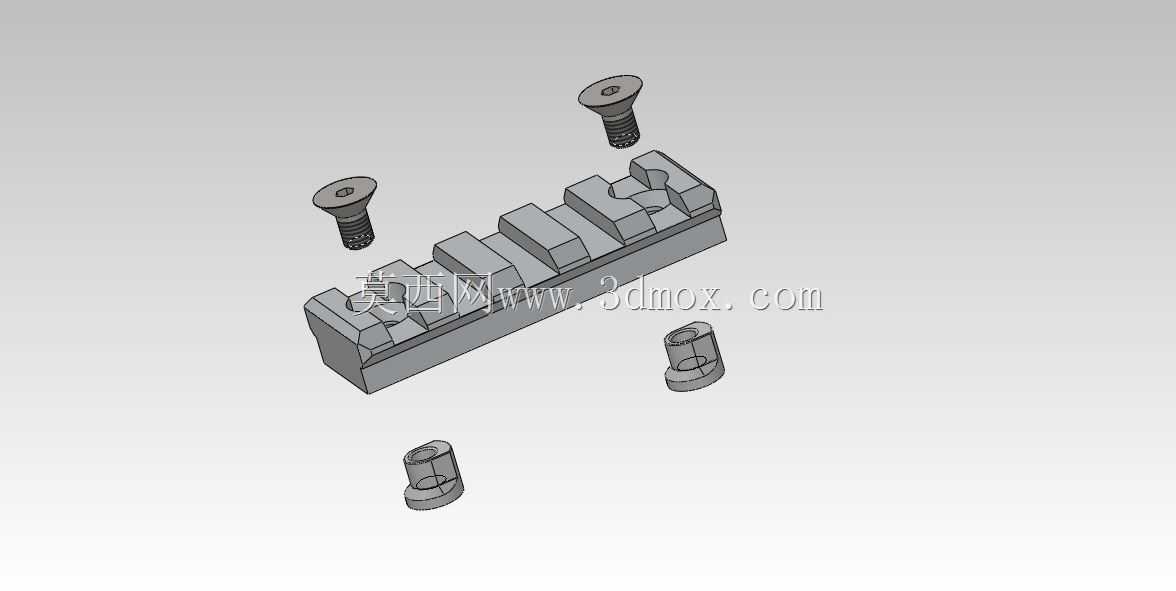

　　滑动至小直径段后通过沉头螺钉拧紧即可完成锁固，无需在护木上额外加工螺纹孔，也不需要从护木内侧操作螺母，大幅降低了现场改装的操作难度。配套的紧固件包含两颗沉头内六角螺钉与两个柱形锁紧螺母，沉头螺钉的头部锥度与导轨基座上的沉头孔完全贴合，装配后螺钉头部不会突出导轨表面，避免对附件滑动安装造成干涉，柱形锁紧螺母的外径与Keymod槽的大直径段间隙配合，螺母侧面加工有定位平面，滑入锁止段后平面会与槽位侧壁贴合，拧紧螺钉时螺母不会跟转，能够提供足够的锁紧预紧力，避免射击后坐力导致附件移位。从安装边界尺寸来看，导轨主体的宽度与标准皮卡汀尼导轨宽度保持一致，可兼容所有标准皮卡汀尼接口的战术附件，基座厚度控制在较低范围，安装后不会过多突出护木表面，

　　握持时不会产生明显的异物感；导轨上的安装槽间距严格遵循Keymod公开规范，相邻槽位的中心距保持统一尺寸，用户可根据自身使用习惯调整附件的安装位置，不受固定孔位的限制。设计过程中需要重点关注几个配合公差：首先是钥匙孔槽小直径段的宽度尺寸，需要与锁紧螺母的定位平面间距保持合理间隙，间隙过大会导致锁止后附件存在旷量，间隙过小则会出现螺母滑入卡滞的问题；其次是沉头孔的深度与锥度，需要保证螺钉拧紧后头部完全沉入孔内，同时锥面配合能够提供足够的压紧力，避免长期受后坐力冲击出现螺钉松动；另外导轨主体的安装基准面需要保证足够的平面度，装配后与护木表面完全贴合，避免出现局部翘起导致的附件安装基准偏移。这类导轨在实际使用中相比传统全长皮卡汀尼护木，重量可降低40%以上，同时用户可根据实际使用需求在对应位置加装所需长度的导轨段，不需要在整个护木圆周都安装导轨，进一步减轻枪械前部重量，提升枪口指向性与长时间持握的舒适度。在材质选择上，这类导轨通常采用高强度铝合金经硬质阳极氧化处理，在保证结构强度的前提下控制整体重量，表面的氧化层具备较好的耐磨与抗腐蚀性能，能够适应野外复杂使用环境下的磨损、潮湿等工况。锁紧螺母与螺钉采用高强度合金钢材质，经表面发黑处理，具备足够的抗拉与抗剪切强度，能够承受枪械连续射击产生的冲击载荷，不会出现螺纹滑牙或者构件断裂的问题。从装配流程来看，现场安装不需要专用工具，只需使用对应规格的内六角扳手即可完成操作，

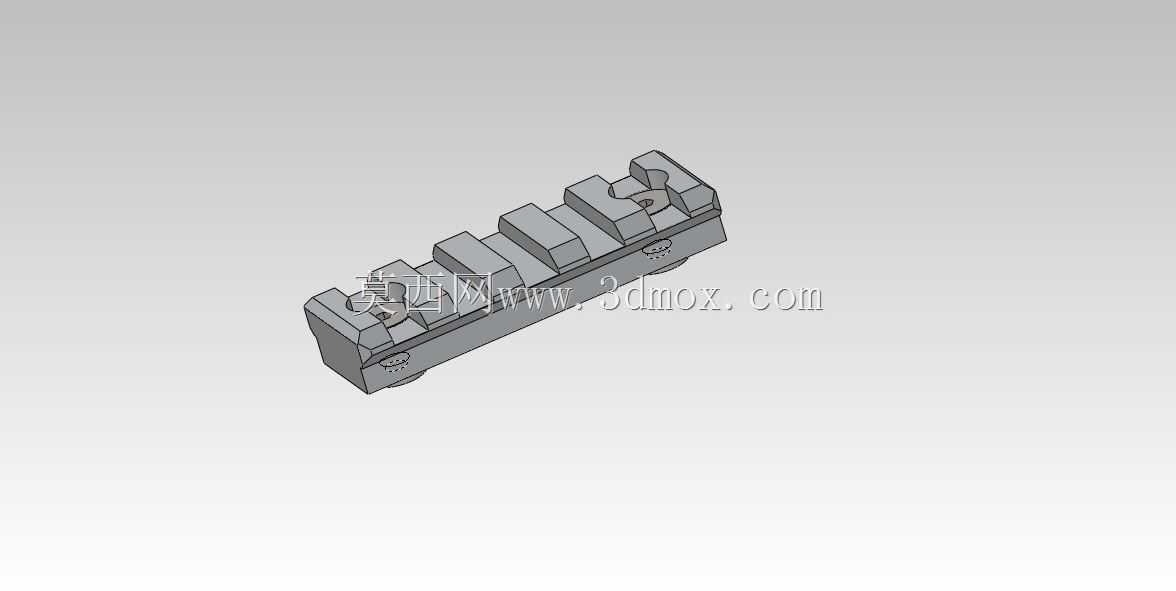

　　首先将两个锁紧螺母放入护木上对应位置的Keymod开孔内，滑动至锁止位置后将导轨基座的沉头孔对准螺母中心孔，穿入沉头螺钉并交替拧紧，保证导轨基面与护木表面完全贴合即可，整个安装过程可在数分钟内完成，不需要对枪械护木进行任何二次加工。需要注意的是，安装时需要控制螺钉的拧紧力矩，力矩过大可能导致铝合金护木的开孔处出现压溃变形，力矩过小则可能在射击过程中出现导轨松动，导致附件瞄准位置偏移。在三维建模过程中，需要重点还原钥匙孔槽的轮廓细节、沉头孔的锥度参数、紧固件的配合尺寸，保证模型装配后不存在干涉问题，同时所有配合面的公差设定需要符合实际机加工工艺要求，避免出现设计结构无法通过常规机加工手段实现的问题。
