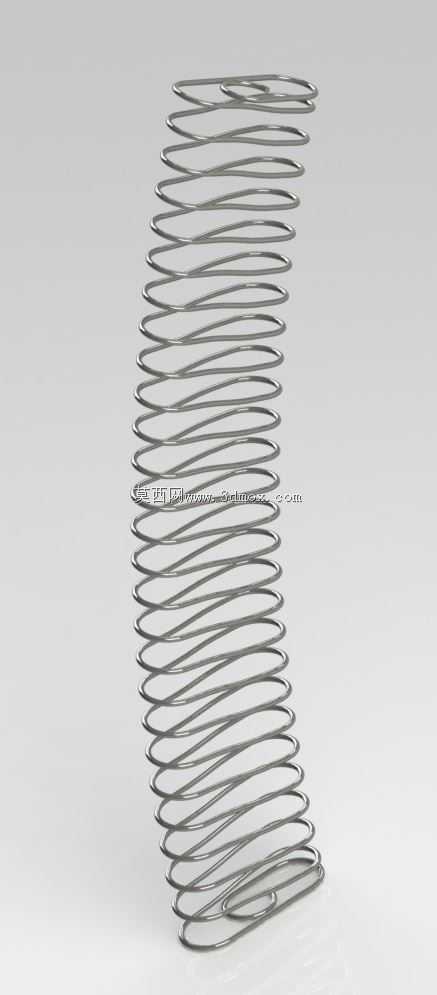

弯曲非圆截面弹匣复位弹簧结构设计

　　这类弯曲形态的非圆截面弹簧，核心应用场景在轻武器供弹机构的弹匣内部，承担托弹板的持续复位施力功能，区别于常规圆柱螺旋压缩弹簧，其非圆的截面轮廓、随弹匣弧度弯曲的整体形态，完全适配弧形弹匣的内部狭长弯曲空间，避免常规圆柱弹簧在弧形腔体内出现卡滞、偏磨、施力不均的问题。

　　从实际使用的功能特性来看，这类弹簧需要在弹匣的有限安装空间内，提供全程稳定的轴向推力，保证托弹板能够逐发将弹药推送至供弹口位置，同时要适应反复压缩、伸展的循环工况，不能出现永久形变、弹力衰减过快的问题。常规圆柱弹簧如果强行装入弧形弹匣，弹簧外径与弹匣内壁的间隙会沿弧度方向出现不均匀分布，压缩过程中弹簧圈会局部蹭到弹匣内壁，不仅会增大托弹板移动的阻力，长期使用还会出现弹簧圈错位、卡滞，直接影响供弹可靠性，严重时甚至会出现供弹故障。

　　设计这类弹簧的核心思路，是跳出常规螺旋弹簧“沿直轴线扫掠”的固有建模逻辑，首先需要匹配弹匣内部的安装边界：先提取弹匣内腔的中心引导曲线，这条曲线完全贴合弹匣的弯曲弧度，同时根据弹匣内腔的非圆截面轮廓，确定弹簧的截面外轮廓尺寸，保证弹簧在完全压缩、完全伸展两个极限位置，都和弹匣内壁保留均匀的安全间隙，不会出现运动干涉。具体的建模逻辑上，不需要依赖专门的弹簧生成模块，首先构建两个相交的辅助曲面，一个曲面沿弹匣内腔的弧度方向延伸，匹配弹簧的整体弯曲走向，另一个曲面匹配弹簧圈的螺旋升角变化规律，两个曲面相交得到的空间曲线，就是弹簧丝的中心扫掠路径，之后沿着这条路径，以弹簧丝的截面直径做扫掠，就能得到完全贴合空间弧度的非圆弯曲弹簧。这种建模方式的优势在于，调整弧度、弹簧螺距、弹簧丝直径、截面轮廓的效率极高，不需要反复重建螺旋线特征，只需要调整辅助曲面的参数，就能快速迭代出适配不同尺寸弹匣的弹簧结构。

　　从安装边界的尺寸控制来看，这类弹簧的外径需要比弹匣内腔的最小截面尺寸单边预留0.3-0.5mm的间隙，避免压缩过程中弹簧圈扩张蹭到内壁；弹簧的并紧长度需要匹配弹匣完全压弹后的最小内部长度，保证最上方一发弹药推送到位时，弹簧不会出现并紧死点，导致托弹板无法到位；弹簧的初始伸展长度需要略大于弹匣空仓状态下托弹板到弹匣底部的距离，保证空仓状态下托弹板仍然能保持足够的顶紧力，触发空仓挂机结构。同时弹簧的两端需要做并圈磨平处理，保证两端的支撑面和托弹板底部、弹匣底座的接触面完全贴合，避免弹簧在压缩过程中出现偏斜，导致施力方向偏移。

　　在实际的工况适配中，这类弹簧的螺距设计不是均匀分布的，靠近托弹板的一端螺距略小，靠近弹匣底座的一端螺距略大，这样可以保证弹簧在整个压缩行程中，弹力的变化曲线更平缓，不会出现前几发弹药推力过大、最后几发弹药推力不足的问题。非圆的截面轮廓设计，也是为了最大化利用弹匣内部的有限空间，在相同的安装空间内，获得更大的有效圈数，降低弹簧的刚度指数，让弹力输出更线性，同时减少弹簧完全压缩后的整体长度，在有限的弹匣长度内容纳更多的供弹容量。很多设计人员在做这类弹簧的时候，容易直接套用圆柱弹簧的设计参数，忽略了弯曲状态下弹簧圈的应力分布变化——弯曲段的弹簧圈内侧应力会比外侧更高，所以在做强度校核的时候，需要对弯曲内侧的弹簧圈做应力集中系数的修正，适当调整弹簧丝的直径或者材料的热处理硬度，避免长期循环载荷下内侧出现疲劳断裂。另外在建模过程中，要注意弹簧圈之间的间隙在弯曲状态下保持均匀，不能出现局部圈间隙过小、压缩时提前并圈的问题，否则会导致弹簧的实际刚度和设计值出现较大偏差，影响供弹的推力稳定性。
