阿帕奇武装直升机30毫米机炮弹药结构

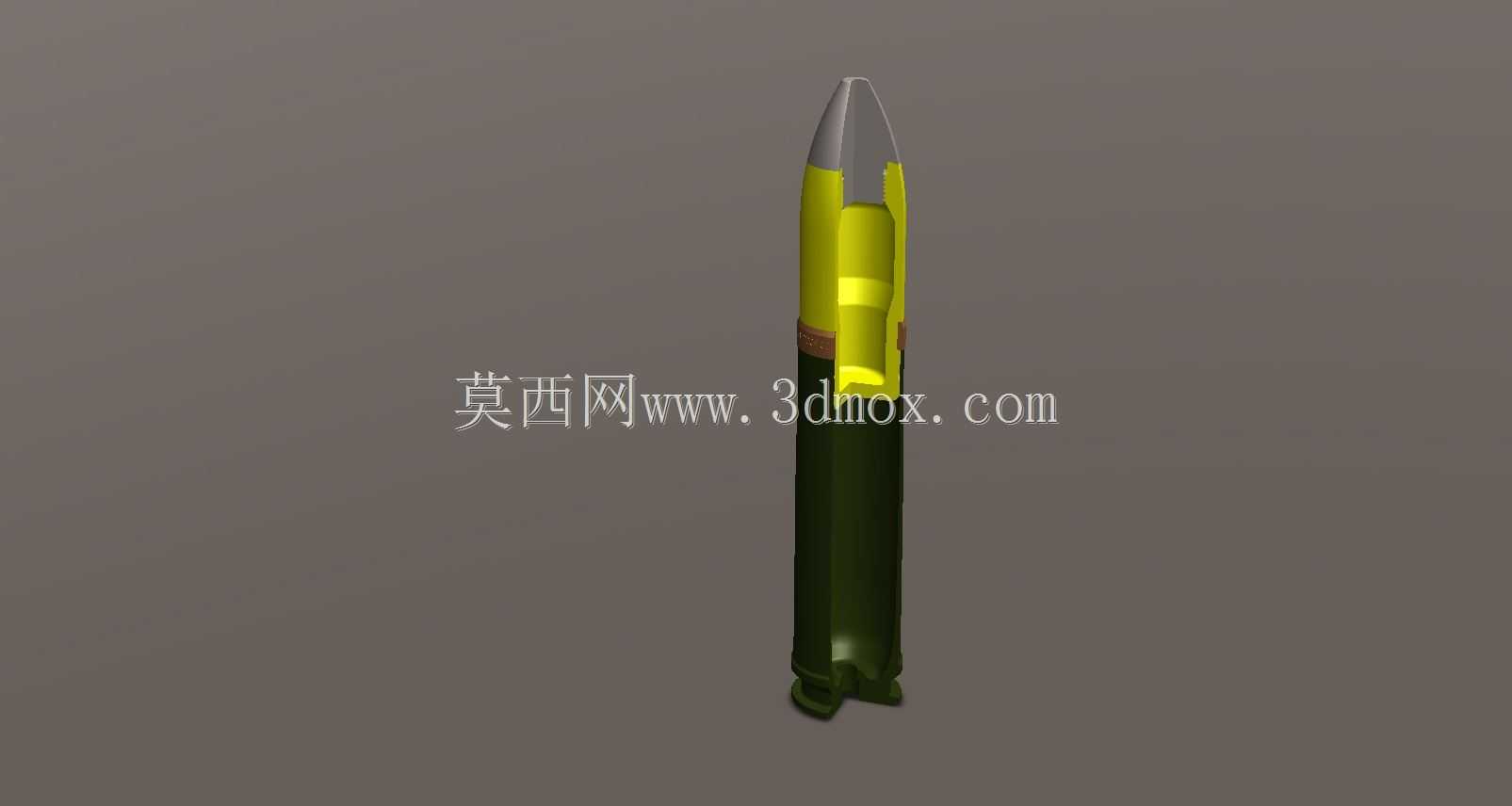

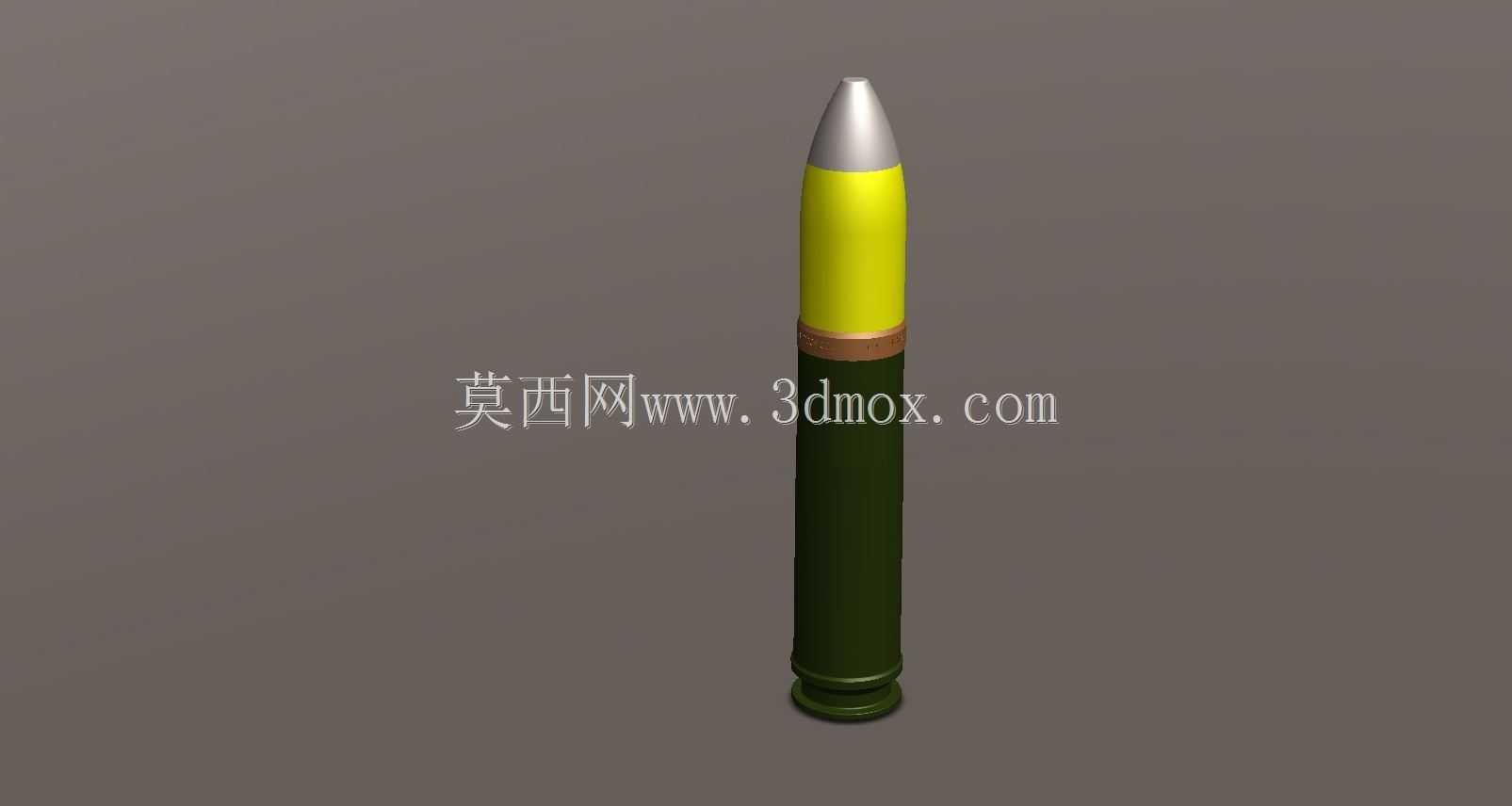

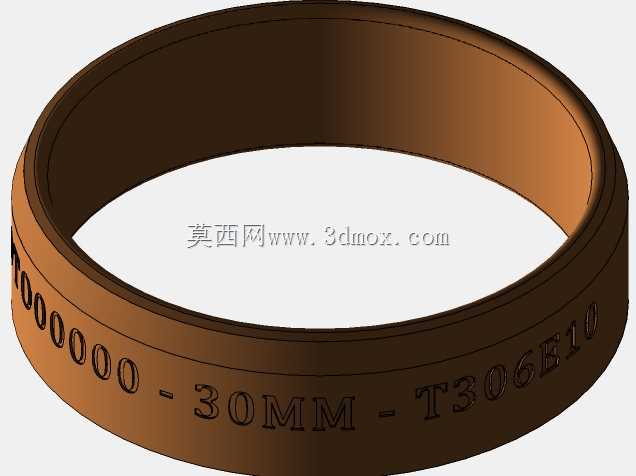

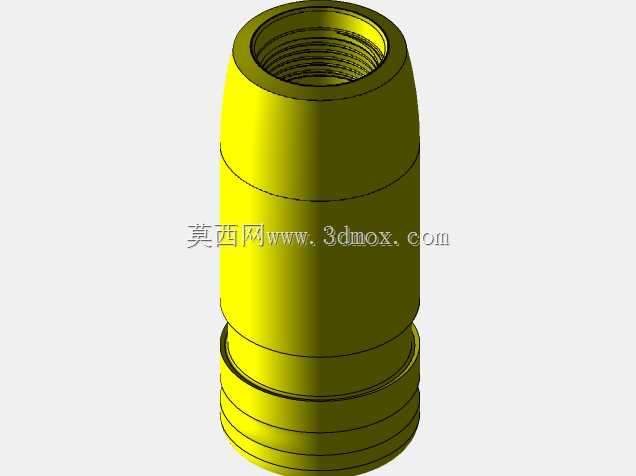

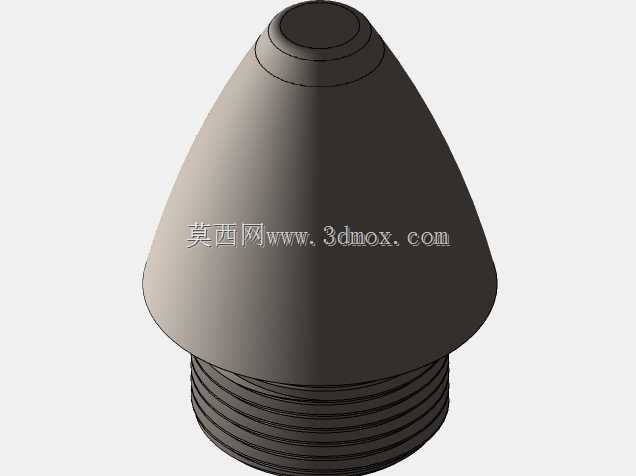

　　在武装直升机对地打击、近距空中支援的作战场景中，机载航炮的弹药适配性直接决定了火力输出的可靠性与毁伤效能，本次呈现的30×113毫米规格弹药，是适配M230E1外部驱动链炮的核心配套部件，该型航炮作为AH-64阿帕奇攻击直升机的标配固定武器，承担着反轻型装甲、压制地面火力点、打击有生目标的核心任务，弹药的结构设计、尺寸公差控制直接影响供弹链路的顺畅性、击发动作的可靠性以及弹道性能的一致性。从实际作战使用的需求出发，该弹药的设计首先要满足外部驱动链炮的供弹逻辑，M230系列航炮采用电机驱动的弹链供弹结构，区别于传统身管后坐或导气式自动原理的航炮，其供弹、进弹、抽壳、抛壳的全部动作都由外部动力驱动，因此弹药的外形轮廓、弹壳锥度、底缘尺寸必须严格匹配炮膛进弹坡、弹膛定位面以及抽壳钩的结构边界，哪怕是0.2毫米的尺寸偏差，都可能在高射速连射过程中引发卡弹、顶弹故障，在低空近距支援的高风险场景下，这类故障直接威胁载机生存。本次的弹药结构还原覆盖了两种主流弹种的基础形态，其中高爆弹（HE）的弹体结构采用弹头弧形部、圆柱部、弹带、药筒的分段式设计，弹头部分的弧形曲率经过弹道优化，在30毫米口径的初速区间内能够保证有效射程内的弹道低伸性，降低飞行员瞄准修正的难度；弹带部分采用铜质密封结构，嵌入炮管膛线后既能够保证弹丸旋转的闭气效果，又能减少对膛线的磨损，延长航炮身管的使用寿命。而针对滤芯适配场景的T306E10型弹种，在设计时调整了弹头总长，

　　比标准弹的最大允许长度短约10毫米，这一调整是为了适配特定供弹路径下的滤芯安装空间，避免弹头与供弹通道内的过滤结构发生干涉，不过这一尺寸调整也会带来弹头质量分布的变化，建模过程中特意保留了这一结构差异，方便设计人员对比不同弹种的结构区别。在建模的细节处理上，针对弹壳部分做了两组不同几何特征的结构还原，两组结构的尺寸偏差控制在0.2毫米以内，这一偏差范围是实际生产中弹药加工公差允许的区间，之所以保留两组结构，是因为在没有完整官方腔室规格图纸的前提下，通过两组公差带内的结构对比，能够更直观地呈现弹药进膛过程中的适配性差异——毕竟在高射速连射状态下，弹壳外形的微小公差都会影响进膛时的导向精度，哪怕是98%以上的适配概率，

　　在实战中都需要通过结构验证排除剩余的卡弹风险。从安装边界的角度来看，该型弹药的全长113毫米是弹膛定位的核心尺寸，药筒的底部直径、底缘厚度必须严格匹配炮尾的弹膛深度与闭锁间隙，外部驱动的航炮在击发时闭锁机构的动作行程是固定的，弹药总长的偏差会导致闭锁间隙过大或过小，间隙过大会造成弹壳炸裂、火药燃气泄漏，间隙过小则会导致闭锁不到位，无法完成击发动作。此外，弹链抱弹口的夹持位置对应药筒上的定位凹槽，这一凹槽的深度、宽度必须匹配弹链的抱弹力设计，既要保证在直升机大机动飞行、供弹链路高速拖动时弹药不会从弹链上脱落，又要保证进弹时抽壳钩能够顺利将弹药从弹链中抽出，不会出现拉脱、卡滞的问题。在实际的装备维护与供弹系统设计中，

　　这类弹药的三维模型能够帮助设计人员校验供弹导槽的曲率、拨弹轮的齿形、进弹机的行程参数，不需要完全依赖实物试装就能完成大部分结构干涉检查，尤其是在直升机航炮的升级改装、供弹系统优化工作中，精准的弹药模型能够大幅缩短设计迭代周期，减少实物试验的成本与风险。很多刚接触航炮系统设计的人员容易忽略弹药外形对供弹可靠性的影响，认为只要弹膛尺寸匹配就能正常发射，实际上从弹箱出弹口开始，经过柔性输弹导槽、进弹机、炮膛进弹坡的整个路径中，弹药的每一处外形转折、质心位置都会影响运动过程中的姿态，尤其是武装直升机在做滚转、俯冲、跃升等大过载机动时，供弹链路内的弹药会承受额外的惯性力，这时候外形尺寸的微小偏差就可能被放大，引发供弹故障，这也是建模过程中严格控制各段尺寸公差、保留不同结构版本的核心原因。
