三款不同喷头配色手压式喷雾瓶结构设计

　　日常做日化包装类结构设计时，手压式喷雾瓶是接触频次极高的品类，这次完成的三款差异化喷头配色的喷雾瓶结构，核心围绕民用清洁、园艺消杀类场景的实际使用需求搭建。先从实际应用场景说起，这类喷雾瓶覆盖的使用场景非常杂，小到家庭桌面清洁、多肉等小型盆栽的叶面补水，大到商用场所的消杀药剂喷洒、家政保洁的清洁剂分装，都能用到这类结构的容器，所以设计之初就没有走极端的特化路线，而是兼顾多场景的通用适配性。

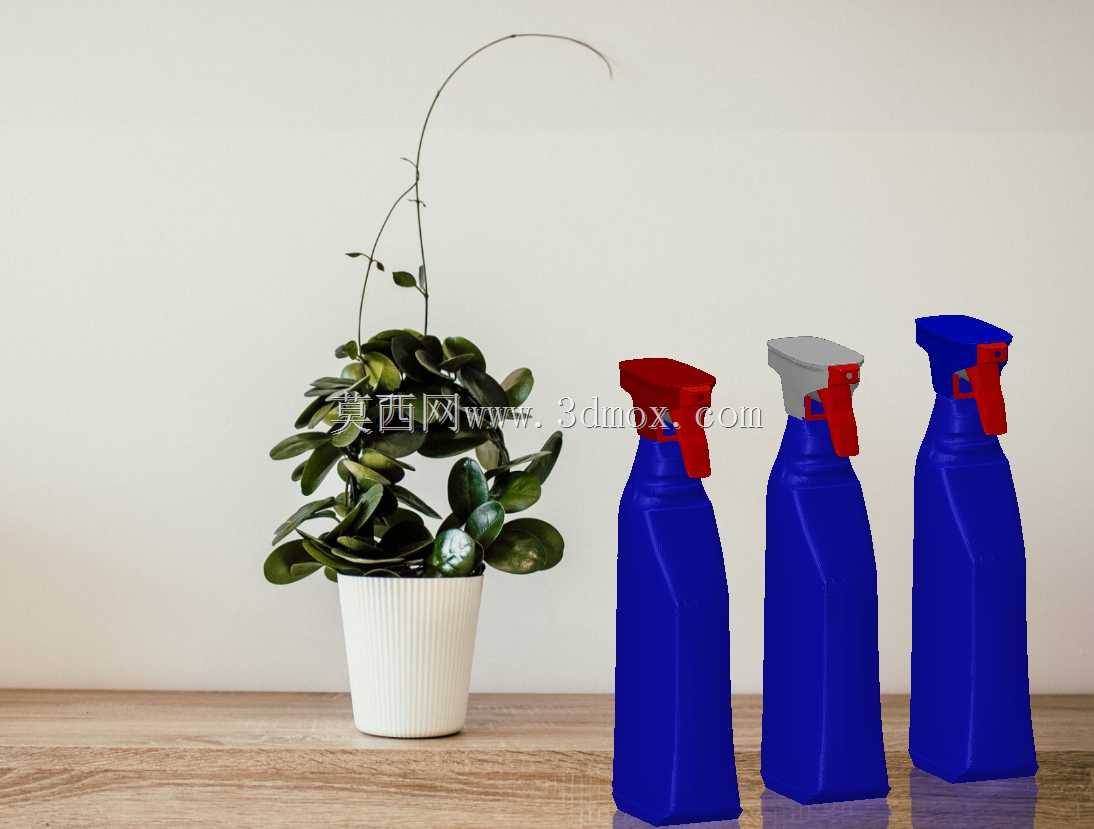

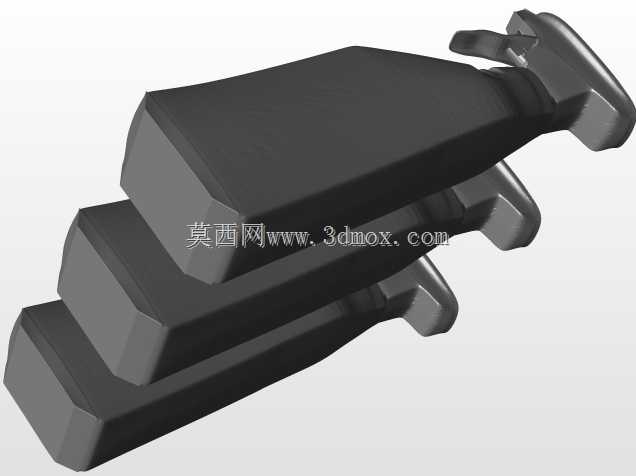

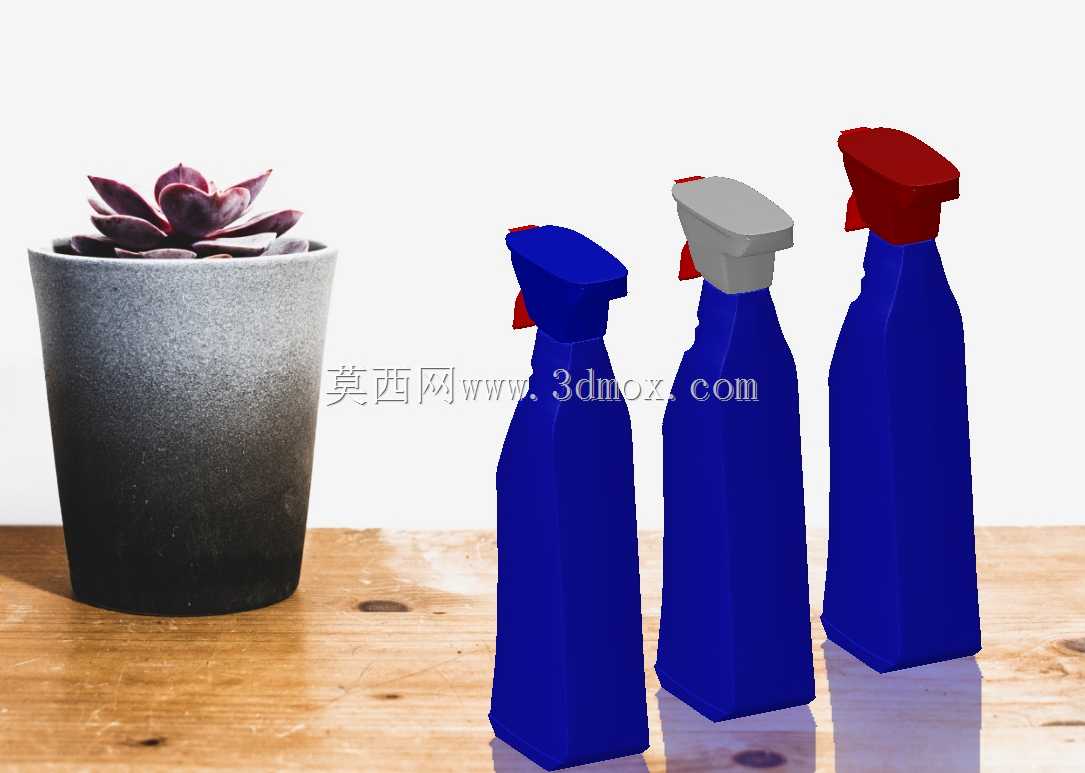

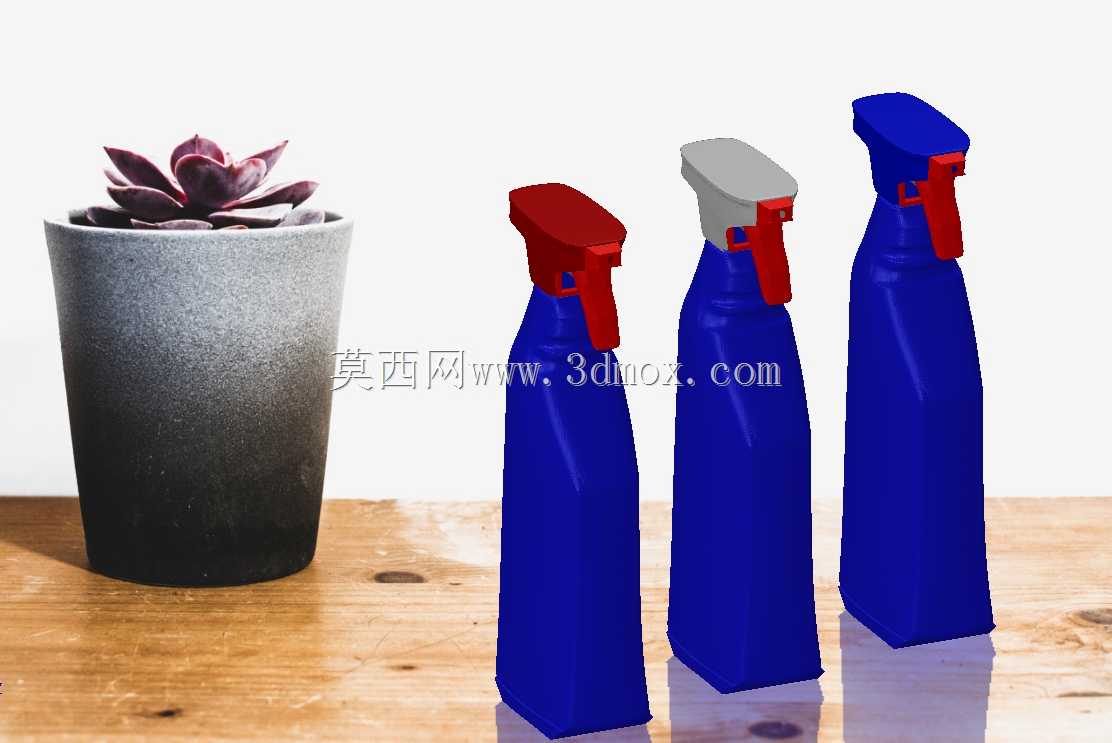

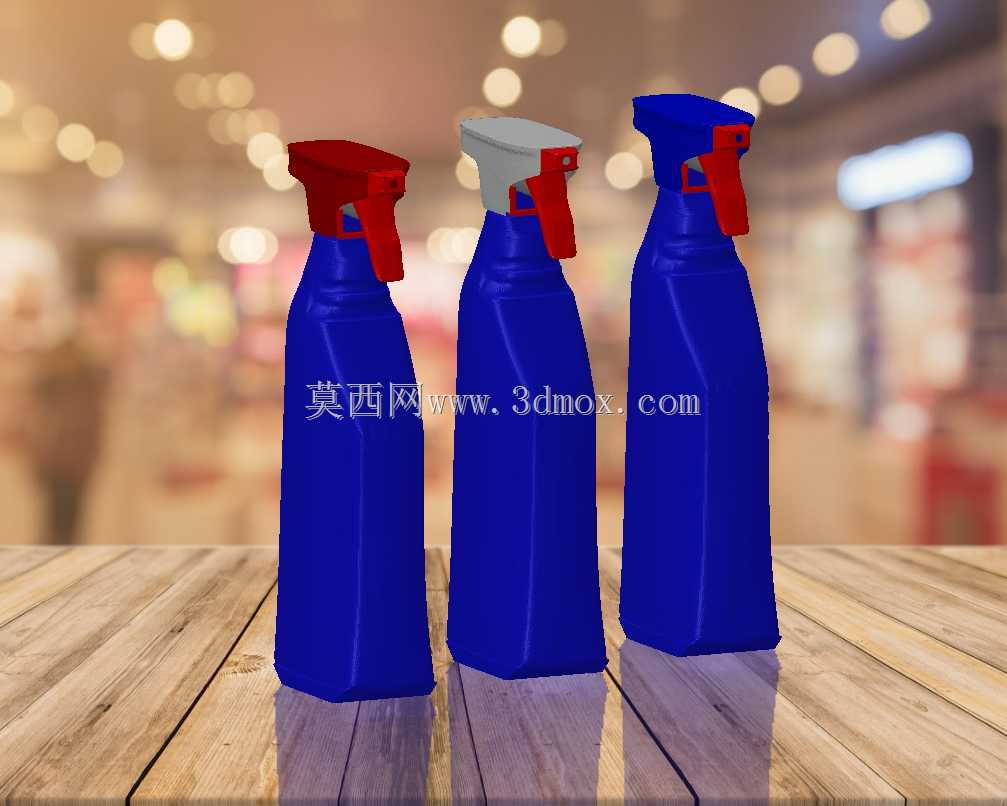

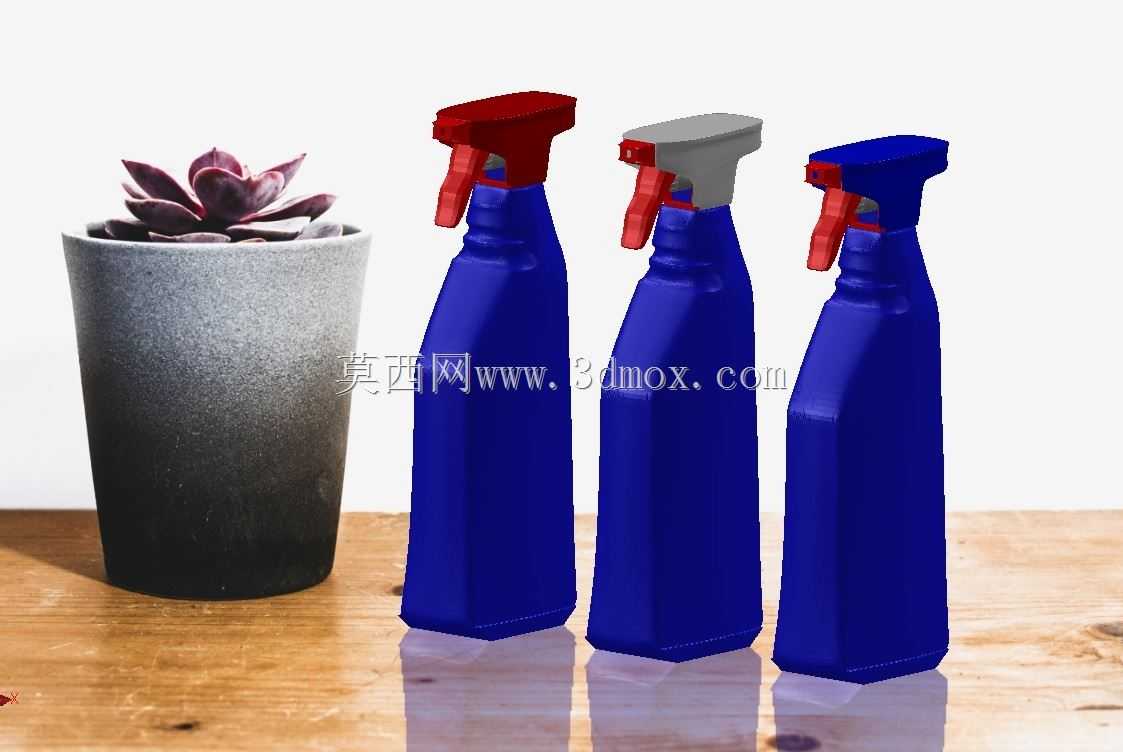

　　从功能特性来看，三款瓶身主体结构完全一致，仅在喷头的按压扳手、喷头盖帽部分做了配色区分，分别对应红顶红扳手、灰顶红扳手、蓝顶红扳手三种外观方案，这样做的好处是可以适配不同品牌的视觉识别需求，不用重新开模调整瓶身结构，仅更换喷头配件的色母料就能完成多SKU布局，大幅降低量产的模具投入成本。瓶身采用带内凹棱线的弧面方形截面设计，不是纯圆柱结构，这种截面的好处是手持时的贴合度更高，手掌发力按压喷头时不会出现瓶身打滑转动的情况，同时棱线结构也能提升瓶身的径向抗挤压能力，装满液体时从货架高处掉落不容易出现瓶身开裂漏液的问题。

　　设计思路上，首先敲定的是瓶身的容量边界，整体瓶身高度控制在260mm左右，瓶身最大截面宽度控制在85mm，厚度控制在65mm，这个尺寸刚好能适配常规家用清洁柜的层板间距，也能放进大多数电动车的储物格，方便外出携带使用。瓶底做了5mm深度的内凹底托结构，放置在平面上时的接触面积更大，不会因为桌面轻微倾斜就出现倾倒，同时底托的加强筋结构也能抵消灌装液体时的底部应力，避免长期放置出现瓶底鼓胀导致放置不稳的问题。瓶口采用标准的28牙螺纹接口，这是日化包装领域的通用接口尺寸，不管是搭配这款配套的手压式喷雾泵头，还是换成普通的旋盖、泡沫泵头都能直接适配，给后续的产品衍生留出足够的改装空间。

　　喷头部分的结构做了针对性优化，按压扳手的弧度贴合成年人食指的自然弯曲角度，按压行程控制在12mm，按压力度控制在15N左右，连续按压10次也不会出现明显的手指酸痛感，适合长时间消杀作业的使用需求。喷头的喷嘴做了可旋转调节结构，旋转喷嘴可以在直流柱状喷射和扇形雾化喷射之间切换，柱状模式的喷射距离能达到1.5米以上，适合远距离喷洒墙角、缝隙位置的清洁剂，雾化模式的雾滴粒径控制在80-120μm，喷洒均匀不会出现大颗水滴打湿纸质物品的问题，适合给叶面补水、喷洒空气清新剂这类需要均匀覆盖的场景。

　　安装边界方面，泵头的吸管长度做了适配性设计，吸管底端距离瓶底内表面预留2mm的间隙，同时吸管底端做了45度斜切处理，哪怕瓶身倾斜到45度角，也能顺利吸到瓶底残留的液体，不会出现剩余少量液体时无法喷出的问题，瓶内液体残留量可以控制在5ml以内，减少不必要的内容物浪费。瓶身的壁厚控制在1.2mm，采用PET材质吹塑成型，这个壁厚既能保证瓶身的结构强度，又能控制整体的材料成本，空瓶重量控制在45g左右，装满500ml液体后的总重量不到600g，单手握持完全没有负重感。另外瓶身预留了120mm高度、80mm宽度的标签粘贴区域，这个区域做了微磨砂处理，粘贴不干胶标签时不会出现气泡翘边的问题，也方便后续印刷品牌标识、使用说明等内容。

　　实际做结构验证的时候，特意测试了不同液体的适配性，不管是装弱酸性的清洁剂、中性的清水，还是低浓度的酒精消杀液，瓶身和泵头的密封结构都不会出现腐蚀漏液的问题，泵头内部的密封件采用耐常见日化溶剂的丁腈橡胶材质，连续按压5000次也不会出现密封失效、喷雾压力下降的问题，完全能满足民用场景下的全生命周期使用需求。三款不同配色的喷头也做了统一的结构公差控制，和瓶口的配合过盈量控制在0.2mm，拧紧后不会出现滑牙、漏液的问题，不同配色的泵头可以互换通用，生产装配时不用做区分筛选，能有效提升产线的装配效率。
