发动机前盖精密机械结构三维设计

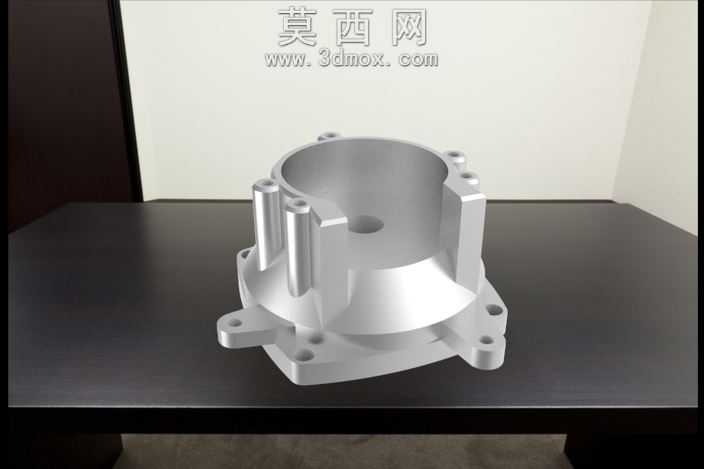

本作品为发动机前盖的三维数字化设计成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计规范与发动机零部件的实际生产工艺要求。建模阶段首先梳理发动机前盖的功能定位，该部件作为发动机前端的密封与承载构件，需要兼顾腔体密封、附属部件安装、动力端防护等多重功能，因此建模时优先确定整体基准轴线，以发动机曲轴的输出轴线为核心设计基准，依次构建下部安装法兰、中部腔体、上部安装凸台的主体轮廓。主体结构采用实体建模与抽壳结合的方式，精准还原了铝合金压铸件的壁厚均匀特性，避免出现壁厚突变导致的铸造缺陷。细节结构处理上，对下部法兰的安装孔位逐一进行定位，每个安装孔都设计了对应的沉头结构与加强筋，保证螺栓连接时的结构强度；中部腔体的内壁做了适配内部传动构件的避让曲面，曲面过渡处全部采用圆角处理，减少应力集中的同时优化金属液在铸造过程中的流动路径；上部的多个柱状凸台为附属零部件的安装位，每个凸台的端面都做了平面度适配的结构设计，凸台根部设置了三角形加强筋，提升凸台的抗载荷能力。材质与渲染阶段，选用了常用的铸造铝合金材质参数，还原了金属件经机加工后的表面质感，法兰安装面、凸台端面等需要机加工的区域设置了更高的光洁度参数，非加工面保留了铸造表面的细微质感，渲染时采用柔和的工作室光源，清晰展现零件的结构层次与轮廓细节，能够直观呈现零件加工完成后的真实外观。设计过程中充分考量了零件的工艺可行性，所有拔模方向统一朝向零件的开模方向，拔模角度设置在1.5度至2度之间，满足压铸生产的脱模要求；所有棱边都根据功能需求设置了合适的圆角，锐边全部做倒钝处理，既符合机械加工的安全规范，也能有效降低零件在使用过程中的应力开裂风险。整体结构设计紧凑，在保证足够结构强度的前提下尽可能优化了零件的整体重量，安装孔位的位置度、腔体的同轴度等形位公差都在建模阶段做了对应约束，能够直接对接后续的工程图生成、模具设计与数控加工编程环节，为该零件的实际生产提供完整的三维数据支撑。
